Tự học điện tử cho người mới bắt đầu: lộ trình 30 bài, dụng cụ và linh kiện cần có
Lộ trình tự học điện tử căn bản trong 30 bài: điện là gì, linh kiện thụ động, diode, transistor, IC; dụng cụ cần chuẩn bị, cách học từng bài, an toàn và kế hoạch 10 tuần.
Điện tử nghe có vẻ khó vì có nhiều linh kiện lạ, nhiều công thức và nhiều ký hiệu. Thực ra phần căn bản chỉ xoay quanh vài đại lượng (điện áp, dòng điện, điện trở, công suất) và khoảng hai chục loại linh kiện. Bài này mở đầu loạt 30 bài điện tử căn bản cho người mới tự học: giải thích điện tử là gì, lộ trình 30 bài chia làm năm phần, dụng cụ và linh kiện cần chuẩn bị, cách học một bài sao cho nhớ lâu, các nguyên tắc an toàn và một kế hoạch học trong khoảng mười tuần.
1. Điện tử là gì, học xong làm được gì
- Điện (điện dân dụng) lo việc đưa năng lượng tới thiết bị: dây, ổ cắm, aptomat, bóng đèn, động cơ. Điện tử lo việc điều khiển dòng điện, thường là dòng nhỏ, để xử lý tín hiệu và ra quyết định: bật đèn khi trời tối, khuếch đại tiếng nói, đếm xung, đo nhiệt độ, giao tiếp với máy tính.
- Mạch điện tử được ghép từ hai nhóm linh kiện. Linh kiện thụ động (điện trở, tụ điện, cuộn cảm) không tự khuếch đại được. Linh kiện tích cực (diode, transistor, IC) dùng chất bán dẫn để chỉnh lưu, đóng cắt, khuếch đại; vi điều khiển như ESP32 là một IC rất lớn chứa hàng trăm triệu transistor.
- Học xong phần căn bản, người mới có thể đọc hiểu sơ đồ của các module bán sẵn (relay, mạch hạ áp, mạch tạo trễ), tự tính điện trở cho LED, chọn transistor hay MOSFET để bật một dải đèn 12 V, biết đo và tìm chỗ hỏng khi mạch không chạy. Đó cũng là nền để lập trình vi điều khiển mà không làm cháy chân GPIO.

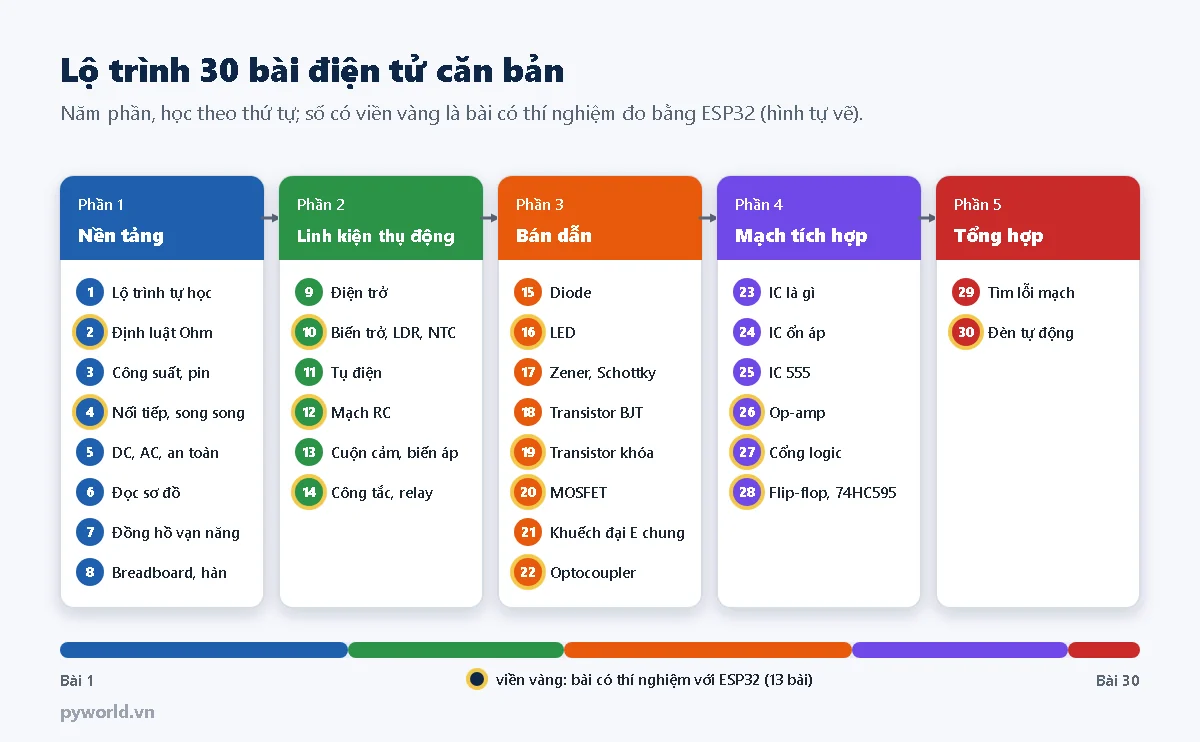

2. Lộ trình 30 bài chia làm năm phần
Các bài được sắp để bài sau dùng kiến thức của bài trước. Người đã biết phần nào có thể đọc lướt phần đó, nhưng nên làm đủ các thí nghiệm đo.
| Phần | Các bài | Học xong sẽ biết |
|---|---|---|
| 1. Nền tảng (bài 1–8) | Lộ trình; điện áp, dòng điện và định luật Ohm; công suất và dung lượng pin; mạch nối tiếp, song song, Kirchhoff, cầu phân áp; điện DC, AC và an toàn điện; đọc sơ đồ nguyên lý; đồng hồ vạn năng; breadboard và hàn | Tính được dòng, áp, công suất của một mạch đơn giản; đọc sơ đồ; đo bằng đồng hồ vạn năng; lắp mạch thử |
| 2. Linh kiện thụ động (bài 9–14) | Điện trở; biến trở, quang trở, NTC; tụ điện; mạch RC; cuộn cảm và biến áp; công tắc, nút nhấn, cầu chì, relay | Đọc mã màu, mã tụ; chọn công suất, điện áp chịu đựng; tính hằng số thời gian; nối relay an toàn |
| 3. Bán dẫn (bài 15–22) | Diode; LED; zener, Schottky, cầu chỉnh lưu; transistor BJT; transistor làm công tắc; MOSFET; mạch khuếch đại E chung; optocoupler | Tính điện trở hạn dòng LED, điện trở base; bật tải 5 V, 12 V từ chân vi điều khiển; cách ly tín hiệu |
| 4. Mạch tích hợp (bài 23–28) | IC là gì và cách đọc datasheet; IC ổn áp 7805, AMS1117; IC 555; op-amp; cổng logic và IC 74HC; flip-flop, bộ đếm, 74HC595 | Đếm chân, tra datasheet; làm nguồn ổn áp; tạo xung; khuếch đại tín hiệu nhỏ; ghép mạch số |
| 5. Tổng hợp (bài 29–30) | Tìm lỗi mạch từng bước; dự án đèn tự bật khi trời tối | Quy trình kiểm tra mạch hỏng; ghép nhiều khối thành một sản phẩm nhỏ |
Mười ba bài có phần thí nghiệm với ESP32: board đóng vai một "đồng hồ đo" có thể ghi số liệu (đo điện áp bằng ADC, tạo điện áp bằng DAC, đếm thời gian), giúp thấy tận mắt các định luật thay vì chỉ đọc công thức. Phần lập trình trong loạt này được giữ ngắn; ai chưa từng nạp chương trình cho ESP32 nên đọc trước các bài trong mục Làm quen mạch và công cụ.

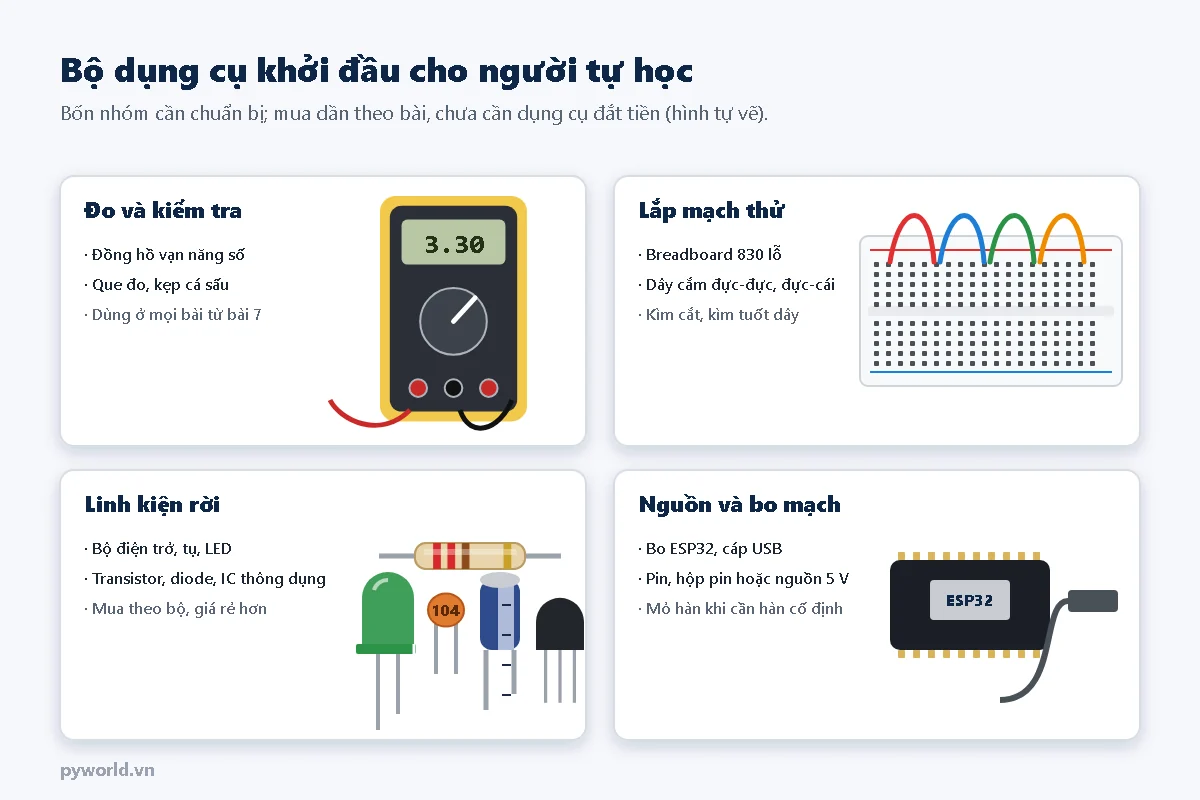

3. Dụng cụ và linh kiện cần chuẩn bị
| Món | Dùng để | Cần từ bài | Ghi chú khi chọn |
|---|---|---|---|
| Đồng hồ vạn năng số | Đo điện áp, dòng điện, điện trở, thông mạch, diode | Bài 2 (dùng nhiều từ bài 7) | Loại phổ thông có thang 200 mV đến 600 V, đo dòng 10 A và còi thông mạch là đủ |
| Breadboard 830 lỗ | Cắm linh kiện thử, không cần hàn | Bài 2 | Loại có hai dải nguồn mỗi bên; xem cách nối bên trong ở bài 8 |
| Dây cắm test board | Nối giữa breadboard, module và bo mạch | Bài 2 | Nên có cả loại đực-đực và đực-cái; nhiều màu để phân biệt nguồn, đất, tín hiệu |
| Bo ESP32 DevKit V1 và cáp USB | Nguồn 3,3 V, 5 V cho mạch thử; đo và ghi số liệu | Bài 2 | Cáp phải có dây dữ liệu, không dùng cáp chỉ để sạc |
| Bộ điện trở | Hạn dòng, phân áp, kéo lên, kéo xuống | Bài 2 | Bộ nhiều giá trị loại 1/4 W, sai số 1 % hoặc 5 % |
| LED, tụ điện, diode | Thí nghiệm ở phần 2 và phần 3 | Bài 11 | LED 5 mm vài màu, tụ gốm 100 nF, tụ hóa 10 µF đến 470 µF, diode 1N4007, 1N5819 |
| Transistor, MOSFET, IC | Thí nghiệm ở phần 3 và phần 4 | Bài 18 | NPN thông dụng (2N2222, S8050, BC547), MOSFET logic-level, LM358, NE555, 74HC00, 74HC595, PC817 |
| Mỏ hàn, thiếc, kìm | Hàn chân header, nối dây cố định | Bài 8 | Mỏ hàn chỉnh nhiệt khoảng 60 W, thiếc có nhựa thông, kìm cắt chân linh kiện |
Không cần mua một lần: chuẩn bị đồng hồ vạn năng, breadboard, dây cắm, bo ESP32 và bộ điện trở là đủ cho tám bài đầu; linh kiện của phần sau mua dần theo bài.

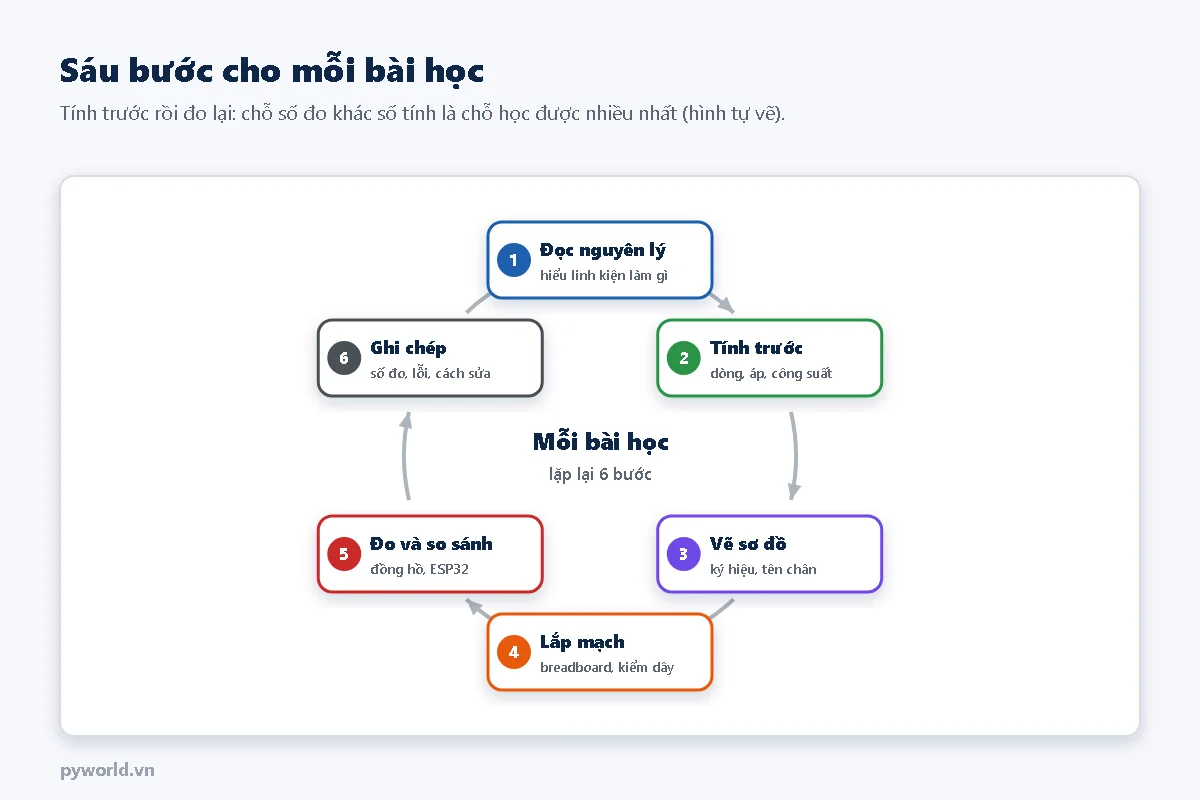

4. Cách học một bài để nhớ lâu
- Đọc nguyên lý: linh kiện làm gì, có mấy chân, thông số nào quan trọng.
- Tính trước: dòng điện bao nhiêu, điện áp ở mỗi điểm bao nhiêu, linh kiện tỏa nhiệt bao nhiêu. Có con số trước thì mới biết số đo đúng hay sai.
- Vẽ sơ đồ ra giấy, ghi tên chân và giá trị. Bài 6 hướng dẫn cách đọc và vẽ ký hiệu.
- Lắp mạch trên breadboard khi chưa cấp nguồn; dò lại từng dây theo sơ đồ.

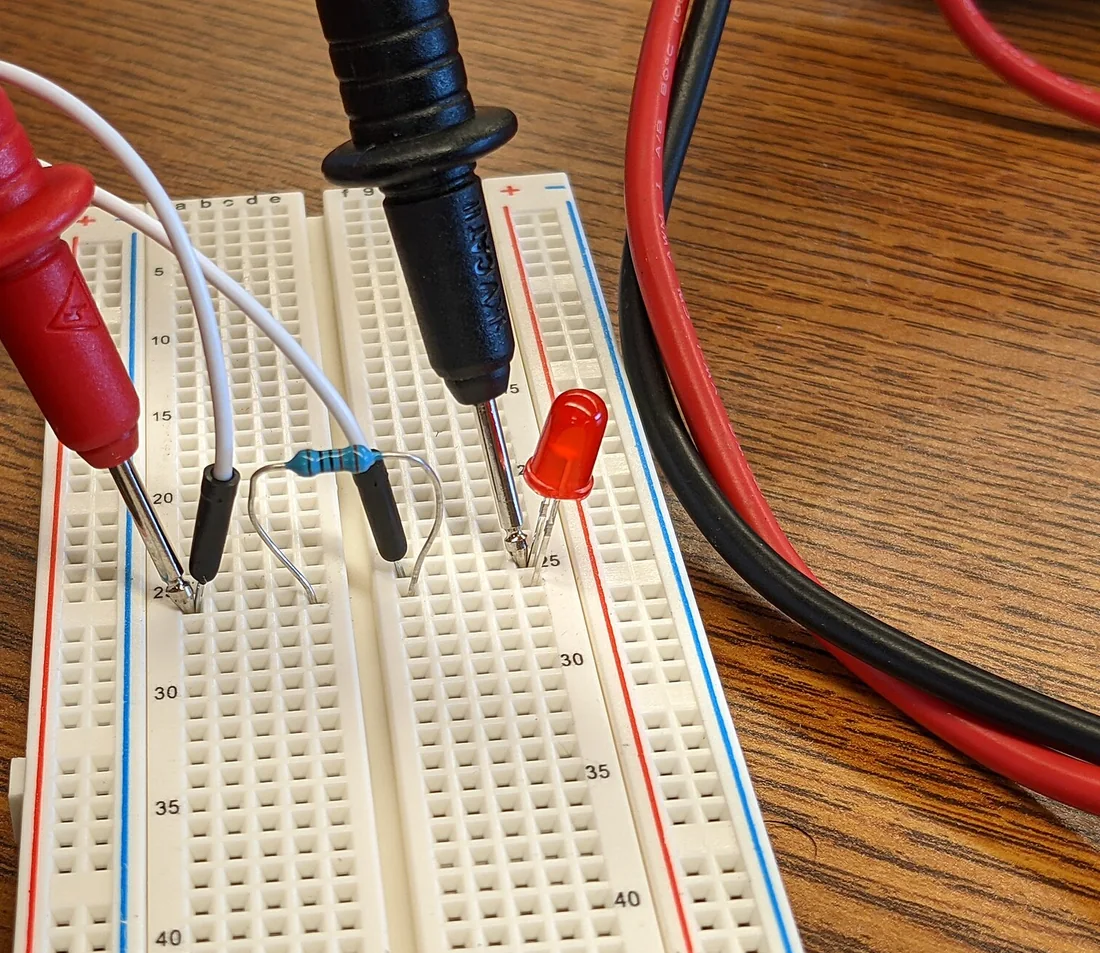

- Đo và so sánh với số đã tính. Lệch dưới khoảng 5 % là bình thường (do sai số linh kiện); lệch nhiều là có điều cần tìm hiểu.
- Ghi chép: số đo, lỗi đã gặp và cách sửa. Sổ ghi chép này rất có ích khi sang bài tìm lỗi mạch.
5. Ba nguyên tắc an toàn ngay từ đầu
- Không thí nghiệm với điện lưới 220 V. Toàn bộ thí nghiệm trong loạt bài dùng nguồn 3,3 V, 5 V từ cổng USB hoặc nguồn một chiều 12 V nhỏ. Điện 220 V có thể gây giật chết người; bài 5 giải thích vì sao và những gì cần biết khi làm việc gần nó. Phần nối relay với thiết bị 220 V chỉ làm khi đã hiểu rõ và có người có chuyên môn kiểm tra.
- Cẩn thận với pin lithium. Pin 18650, pin Li-po chập mạch có thể nóng tới mức cháy. Không để hai cực chạm nhau, không dùng pin phồng, sạc bằng mạch sạc đúng loại.
- Nhiệt và mắt. Mỏ hàn khoảng 300–380 °C; linh kiện quá tải có thể nóng bỏng tay hoặc nổ (tụ hóa cắm ngược). Đeo kính khi hàn và khi thử linh kiện chưa chắc chắn, tắt nguồn trước khi cắm lại dây.
6. Kế hoạch học khoảng mười tuần
Với khoảng 3 đến 5 giờ mỗi tuần, có thể đi hết loạt bài trong mười tuần. Mỗi tuần nên dành ít nhất một nửa thời gian cho phần lắp và đo.
| Tuần | Bài | Việc thực hành chính |
|---|---|---|
| 1 | 1–3 | Chuẩn bị dụng cụ; tính và đo dòng qua một điện trở |
| 2 | 4–6 | Lắp cầu phân áp; tập đọc sơ đồ của một module bán sẵn |
| 3 | 7–8 | Luyện đo đủ các thang của đồng hồ vạn năng; hàn thử header |
| 4 | 9–11 | Đọc mã màu cả bộ điện trở; đọc mã tụ; đọc biến trở, quang trở |
| 5 | 12–14 | Đo đường nạp xả của tụ; bật relay bằng nút nhấn |
| 6 | 15–17 | Diode chống ngược nguồn; LED với điện trở hạn dòng; LED RGB |
| 7 | 18–20 | Xác định chân transistor; bật tải 12 V bằng transistor và MOSFET |
| 8 | 21–23 | Mạch khuếch đại E chung; optocoupler; đọc một datasheet IC |
| 9 | 24–26 | Nguồn ổn áp 5 V; IC 555 tạo xung; op-amp khuếch đại |
| 10 | 27–30 | Thử IC cổng logic; 74HC595; tìm lỗi; làm dự án đèn tự động |
7. Những lỗi người mới hay gặp
| Lỗi | Hậu quả | Cách tránh |
|---|---|---|
| Cắm LED thẳng vào nguồn, không có điện trở | LED sáng chói rồi hỏng, có thể hỏng cả chân vi điều khiển | Luôn tính điện trở hạn dòng (bài 16) |
| Hiểu sai cách nối bên trong breadboard | Linh kiện bị chập hai chân hoặc không nối với nhau | Nhớ: hàng 5 lỗ nối với nhau, rãnh giữa tách đôi, dải nguồn nối theo chiều dài (bài 8) |
| Đo dòng điện mà đặt que đo song song với nguồn | Chập nguồn qua đồng hồ, cháy cầu chì đồng hồ | Đo dòng phải mắc nối tiếp; đo xong trả que về lỗ đo điện áp (bài 7) |
| Đưa 5 V vào chân GPIO của ESP32 | Hỏng chân hoặc hỏng chip vì chân chỉ chịu 3,3 V | Dùng cầu phân áp hoặc mạch chuyển mức |
| Quên nối chung GND giữa hai nguồn | Mạch chạy chập chờn, số đo nhảy lung tung | Mọi khối giao tiếp với nhau phải có chung đất (bài 6) |
| Cắm ngược tụ hóa, diode | Tụ phồng hoặc nổ, mạch không chạy | Xem vạch cực âm trên tụ, vạch cathode trên diode (bài 11, 15) |
8. Xem thêm
- Bài đầu tiên với ESP32: đèn nhấp nháy và phát tín hiệu Morse: cài đặt và nạp chương trình đầu tiên.
- Mức logic 3,3 V và 5 V: khi nào cần chuyển mức: lý do không đưa 5 V vào chân ESP32.
- Đọc ADC trên ESP32 và đo điện áp pin 18650: cách ESP32 đo điện áp, dùng nhiều trong loạt bài này.
- Bài tiếp theo của loạt: điện áp, dòng điện, điện trở và định luật Ohm, có thí nghiệm đo bằng ESP32.
