Trước khi hàn một mạch cố định, người làm điện tử luôn lắp thử trên breadboard: cắm linh kiện, đo, sửa, đổi giá trị mà không cần mỏ hàn. Khi mạch đã chạy, hoặc khi cần gắn chân header cho module, mới cần đến hàn thiếc. Bài viết giải thích cấu tạo bên trong breadboard, cách cắm linh kiện đúng và các lỗi hay gặp, cách chọn và đi dây cắm, cách cấp nguồn và gắn ESP32 lên breadboard, rồi hướng dẫn hàn: dụng cụ, nhiệt độ, năm bước hàn một chân linh kiện, cách nhận biết mối hàn tốt và xấu, an toàn khi hàn.

1. Breadboard là gì và bên trong nối thế nào

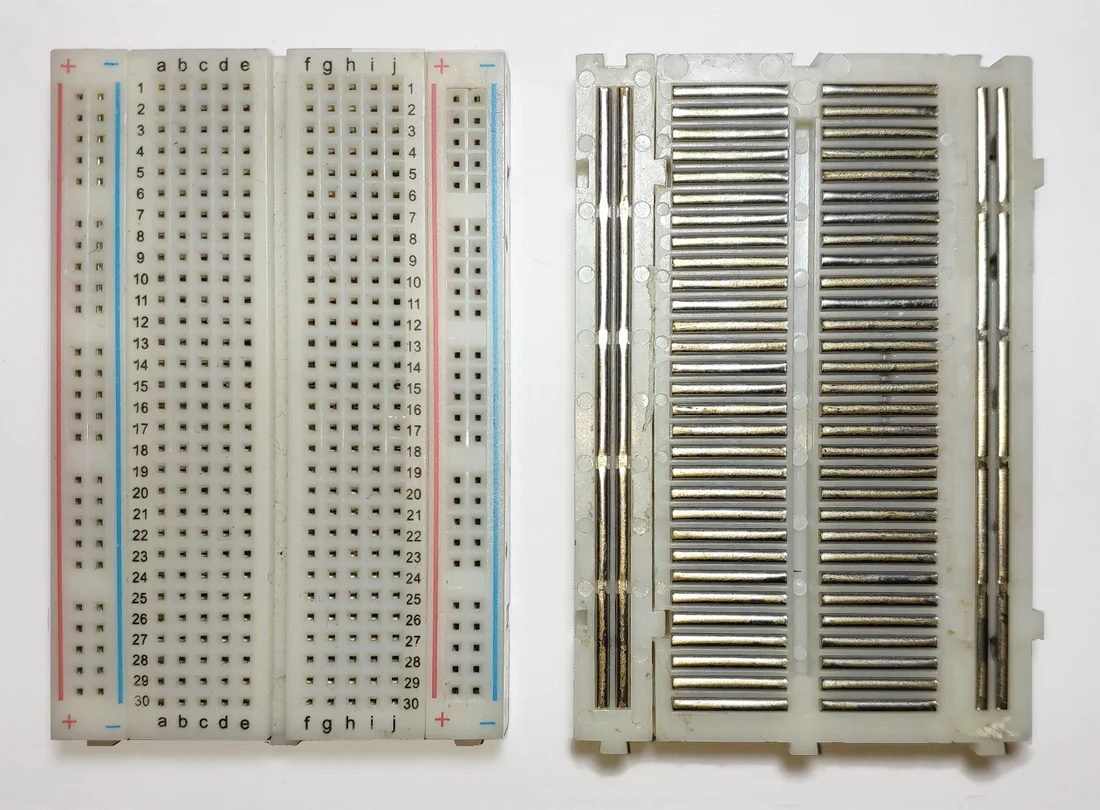

Ảnh chụp một breadboard nhỏ: bên trái mặt trước có hàng lỗ đánh số 1 đến 30, cột a đến j, hai dải nguồn đỏ xanh hai bên; bên phải mặt sau đã bóc lớp đế, thấy các thanh kim loại nằm ngang nối từng hàng năm lỗ và các thanh dài dọc theo dải nguồn
Mặt trước và mặt sau đã bóc đế của một breadboard: mỗi thanh kim loại nối một nhóm lỗ. Ảnh: Guhuru, CC0, Wikimedia Commons, đã thu nhỏ.

Breadboard (bảng cắm thử) là tấm nhựa có nhiều lỗ cách nhau 2,54 mm, đúng bằng khoảng cách chân của linh kiện xuyên lỗ và IC vỏ DIP. Dưới mỗi nhóm lỗ là một thanh kim loại có lò xo kẹp chân linh kiện, nên linh kiện cắm cùng một nhóm là nối với nhau.

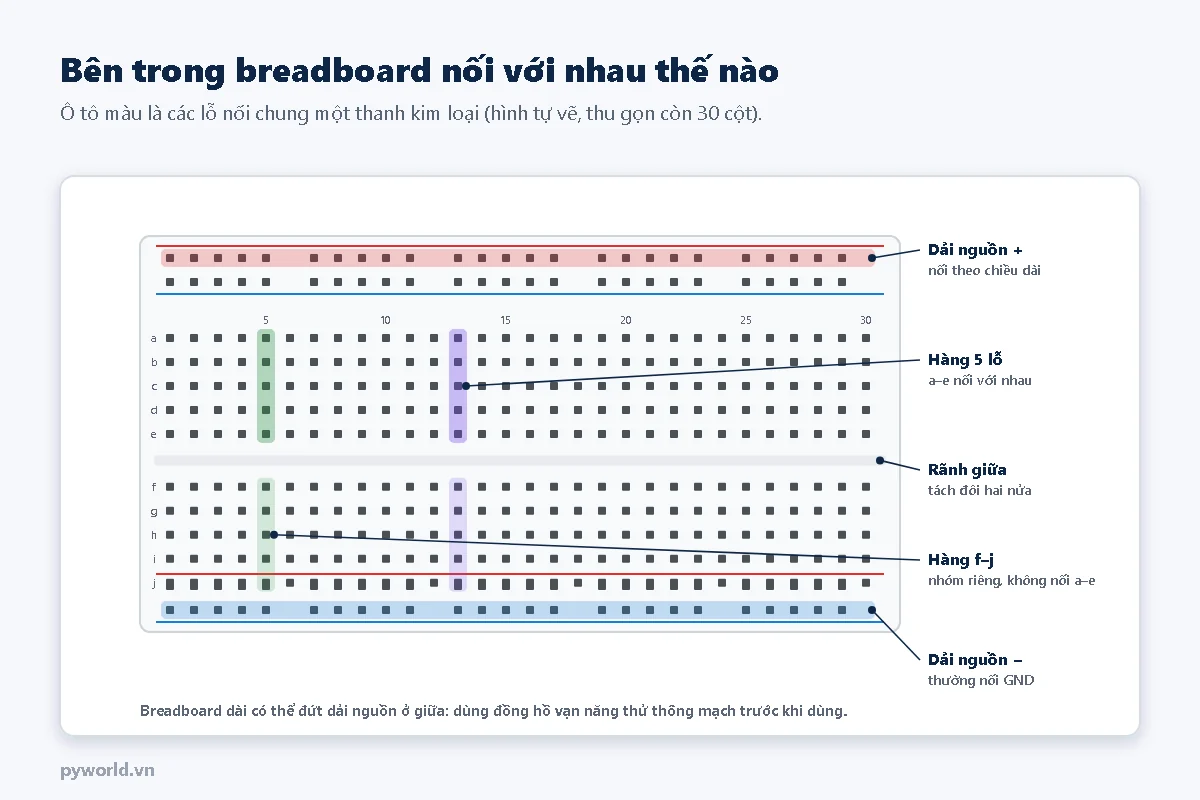

Hình vẽ breadboard thu gọn 30 cột: dải nguồn dương trên cùng nối theo chiều dài; mỗi hàng năm lỗ a đến e nối với nhau; rãnh giữa tách đôi hai nửa; hàng f đến j là nhóm riêng; dải nguồn âm dưới cùng thường nối GND
Các nhóm lỗ nối chung trong một breadboard (hình tự vẽ).
  • Hàng năm lỗ: mỗi cột số (1, 2, 3…) có hai nhóm năm lỗ, a–e và f–j. Năm lỗ trong một nhóm nối với nhau; nhóm a–e không nối với nhóm f–j.
  • Rãnh giữa tách đôi hai nửa và rộng đúng bằng khoảng cách hai hàng chân IC DIP: cắm IC vắt ngang rãnh thì mỗi chân nằm ở một nhóm riêng.
  • Dải nguồn (vạch đỏ +, vạch xanh −) chạy dọc mép, nối theo chiều dài, dùng để đưa nguồn và GND tới mọi chỗ trên bảng. Một số breadboard dài bị ngắt dải nguồn ở giữa; hãy thử bằng thang thông mạch của đồng hồ vạn năng (bài 7).
  • Breadboard 830 lỗ loại phổ biến có 63 cột × 10 lỗ = 630 lỗ ở phần giữa và bốn dải nguồn 50 lỗ = 200 lỗ.

2. Cắm linh kiện đúng cách

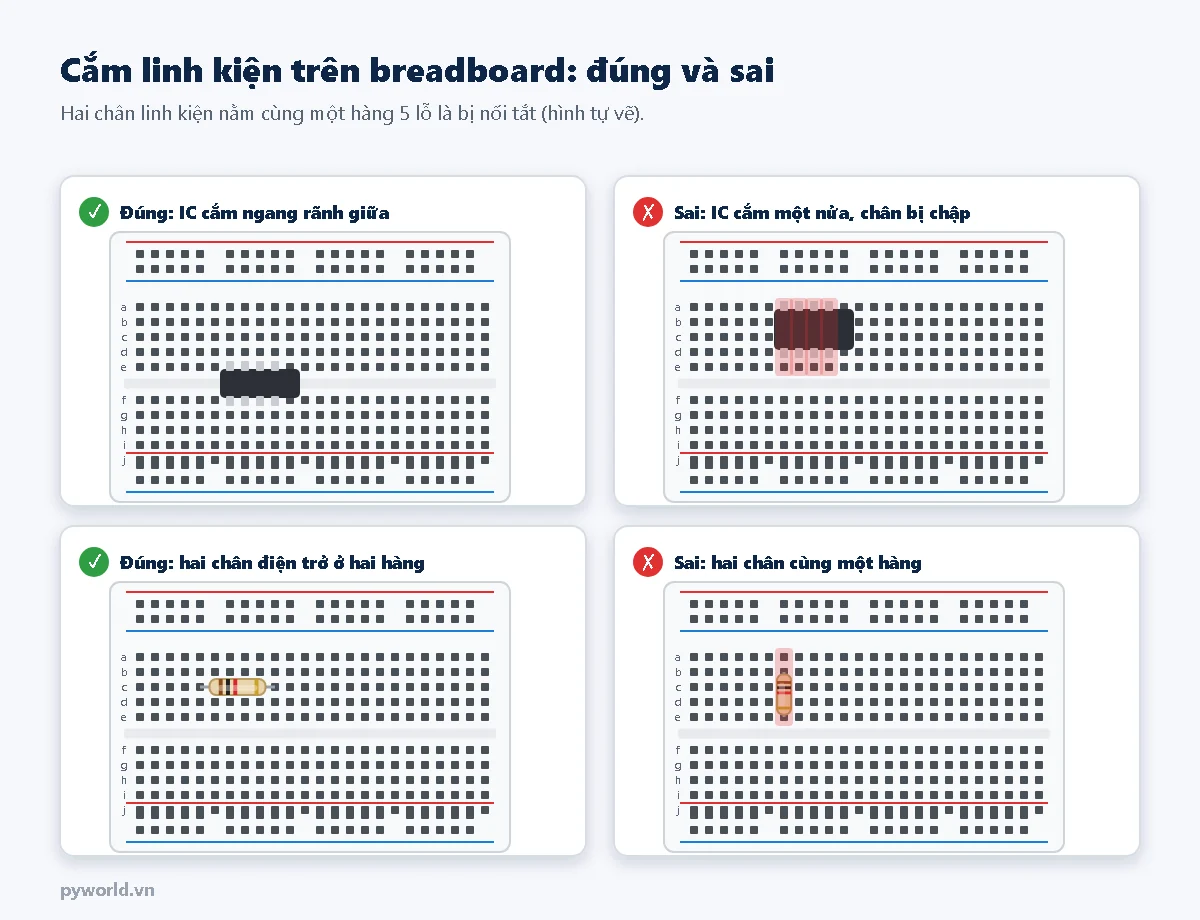

Bốn ô: đúng là IC cắm vắt ngang rãnh giữa; sai là IC cắm hết vào một nửa khiến các chân đối diện cùng hàng bị chập; đúng là điện trở nằm ngang với hai chân ở hai cột khác nhau; sai là điện trở dựng dọc có hai chân cùng một hàng năm lỗ nên bị nối tắt
Hai lỗi cắm linh kiện hay gặp nhất (hình tự vẽ).
  • Hai chân của cùng một linh kiện phải nằm ở hai nhóm khác nhau; nếu cùng nhóm, linh kiện bị nối tắt và không có tác dụng gì.
  • IC, module có hai hàng chân phải vắt ngang rãnh giữa. Cắm hết vào một nửa là các chân đối diện bị chập với nhau, có thể làm hỏng IC khi cấp nguồn.
  • Cắt chân linh kiện vừa đủ dài (khoảng 8–10 mm phần cắm), uốn vuông góc bằng kìm; chân quá dài dễ chạm vào nhau. Chân quá to (diode công suất, jack DC) có thể làm giãn lò xo, nên dùng dây nối ra ngoài.
  • Breadboard chịu được dòng khoảng 1 A mỗi tiếp điểm, có điện dung ký sinh giữa các hàng và tiếp xúc có thể lỏng theo thời gian. Không dùng breadboard cho mạch dòng lớn, điện lưới 220 V hay tín hiệu tần số rất cao.

3. Dây cắm và cách đi dây

  • Dây cắm test board có ba loại đầu: đực-đực (nối hai điểm trên breadboard), đực-cái (từ breadboard tới chân header đực của module), cái-cái (nối hai module có chân đực).
  • Quy ước màu giúp dò lỗi nhanh: đỏ cho nguồn dương, đen hoặc xanh dương cho GND, các màu khác cho tín hiệu. Giữ đúng quy ước suốt một mạch.
  • Dây càng ngắn, mạch càng gọn và càng ít nhiễu. Với mạch cố định trên breadboard, dây cứng cắt vừa độ dài nằm sát mặt bảng dễ kiểm tra hơn dây mềm dài.
  • Đầu dây cắm có thể đứt ngầm bên trong: khi mạch chập chờn, thử thông mạch từng sợi dây.

4. Cấp nguồn và gắn ESP32 lên breadboard

  • Cách đơn giản nhất cho các thí nghiệm trong loạt bài: lấy nguồn từ chân 3V3 và GND của ESP32 DevKit V1 đưa vào hai dải nguồn. Chân 3V3 cấp được vài trăm mA cho cảm biến, LED; chân VIN (5V) lấy thẳng từ cổng USB.
  • Nếu hai dải nguồn trên và dưới dùng chung, nối chúng với nhau bằng hai dây ở một đầu bảng. Nếu một dải là 5 V, một dải là 3,3 V thì đánh dấu rõ để khỏi cắm nhầm module 3,3 V vào 5 V.
  • Bo ESP32 DevKit V1 30 chân khá rộng: cắm lên breadboard 830 lỗ thì chỉ còn một hàng lỗ trống ở một bên để nối dây. Có thể ghép hai breadboard sát nhau (mỗi hàng chân một bảng), hoặc dùng đế ra chân ESP32 30 chân rồi nối dây sang breadboard.
  • Luôn rút nguồn trước khi cắm lại dây. Cắm xong, dò lại toàn bộ theo sơ đồ, nhất là dây nguồn và GND, rồi mới cắm USB.

5. Hàn linh kiện: dụng cụ và nhiệt độ

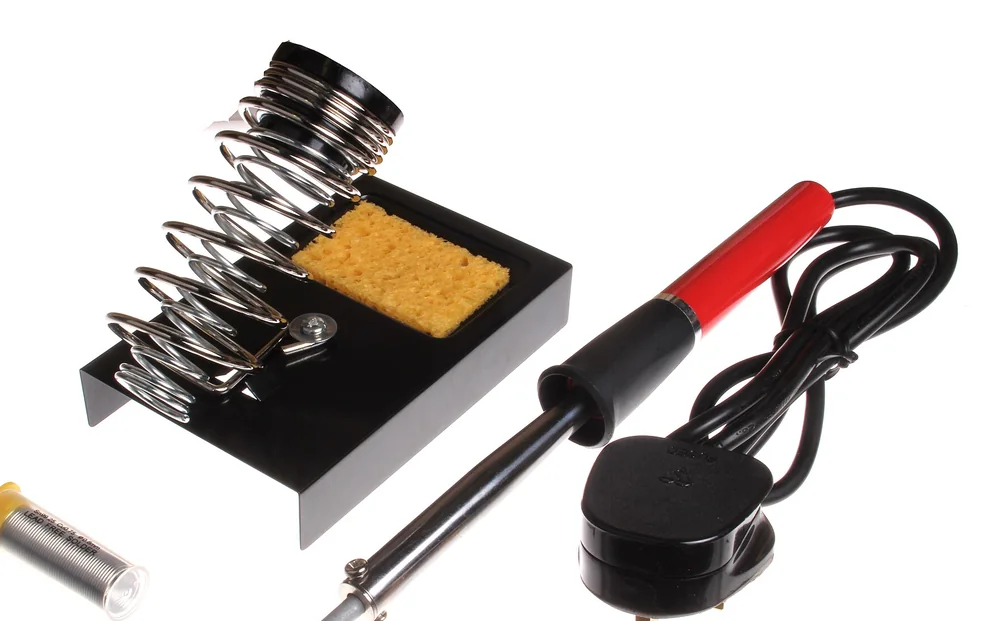

Ảnh chụp bộ dụng cụ hàn: mỏ hàn cán đỏ đen có dây nguồn, giá đỡ mỏ hàn bằng lò xo kim loại kèm miếng bọt biển vàng để lau mũi, và một ống thiếc hàn nhỏ
Mỏ hàn, giá đỡ có bọt biển lau mũi và thiếc hàn. Ảnh: oomlout, CC BY-SA 2.0, Wikimedia Commons, đã cắt và thu nhỏ.
Dụng cụNên chọnGhi chú
Mỏ hànLoại chỉnh được nhiệt độ, khoảng 60 W, mũi nhọn hoặc mũi dẹt nhỏMỏ hàn không chỉnh nhiệt dễ quá nóng, làm cháy nhựa thông và bong pad
Thiếc hànSợi 0,6–0,8 mm có lõi nhựa thôngThiếc có chì (60/40, 63/37) chảy ở khoảng 183–190 °C, dễ hàn; thiếc không chì chảy khoảng 217–227 °C, cần nóng hơn
Giá đỡ, lau mũiGiá lò xo, bọt biển ẩm hoặc búi đồngLuôn đặt mỏ hàn lên giá, không đặt trên bàn
Phụ trợHút thiếc hoặc dây hút thiếc, kìm cắt chân, kẹp giữ mạch, kính bảo hộQuạt hút khói nhỏ nếu hàn lâu

Nhiệt độ mũi hàn thường đặt khoảng 320–350 °C với thiếc có chì và 350–380 °C với thiếc không chì. Nóng quá làm nhựa thông cháy ngay, thiếc khó bám và có thể làm bong lớp đồng của mạch in.

6. Năm bước hàn một chân và cách nhận biết mối hàn

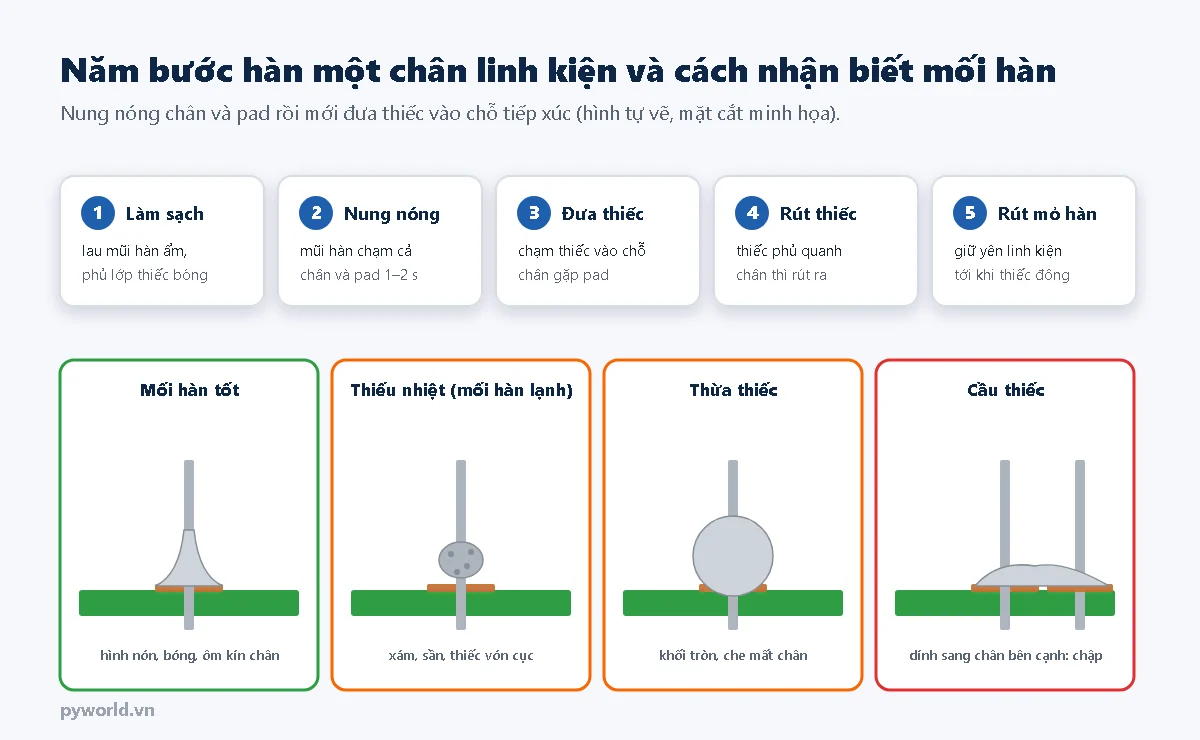

Năm bước: làm sạch mũi hàn và phủ thiếc, nung nóng chân và pad 1 đến 2 giây, chạm thiếc vào chỗ chân gặp pad, rút thiếc khi đã phủ quanh chân, rút mỏ hàn và giữ yên linh kiện; bốn mặt cắt mối hàn: mối hàn tốt hình nón bóng ôm kín chân, mối hàn lạnh xám sần vón cục, thừa thiếc khối tròn che mất chân, cầu thiếc dính sang chân bên cạnh gây chập
Quy trình hàn và bốn kiểu mối hàn (hình tự vẽ, mặt cắt minh họa).
  1. Làm sạch: lau mũi hàn trên bọt biển ẩm, chấm một chút thiếc cho mũi bóng. Mũi hàn đen, oxy hóa sẽ không truyền nhiệt tốt.
  2. Nung nóng: đặt mũi hàn chạm cùng lúc vào chân linh kiện và pad đồng, giữ khoảng 1–2 giây.
  3. Đưa thiếc vào chỗ chân gặp pad (phía đối diện mũi hàn), không đưa thẳng vào mũi hàn. Thiếc chảy và loang ra là đủ nhiệt.
  4. Rút thiếc khi thiếc đã phủ kín quanh chân.
  5. Rút mỏ hàn, giữ yên linh kiện khoảng một hai giây cho thiếc đông. Rung tay lúc này tạo mối hàn lạnh.

Mối hàn tốt có hình nón lõm, bề mặt sáng, ôm kín chân và pad. Mối hàn xám, sần, thiếc vón tròn không loang là thiếu nhiệt; mối hàn dính sang chân bên cạnh (cầu thiếc) gây chập, dùng mỏ hàn sạch kéo ra hoặc dùng dây hút thiếc. Sau khi hàn, cắt chân thừa sát mối hàn.

Mẹo khi hàn chân header cho module: cắm thanh header vào breadboard, đặt module lên trên rồi hàn; breadboard giữ các chân thẳng hàng. Hàn trước hai chân ở hai đầu, kiểm tra module nằm phẳng rồi mới hàn các chân còn lại.

7. An toàn khi hàn

  • Mũi hàn nóng hơn 300 °C: luôn đặt trên giá, cầm phần cán, để dây nguồn tránh xa mũi hàn, rút điện khi rời bàn.
  • Khói nhựa thông gây kích ứng mắt và đường thở: làm việc nơi thoáng khí, không cúi sát mặt vào mối hàn.
  • Thiếc có chì: rửa tay sau khi hàn, không ăn uống khi đang làm, để xa trẻ nhỏ.
  • Đeo kính khi cắt chân linh kiện (mẩu chân có thể bắn vào mắt) và khi hàn.
  • Không hàn trên mạch đang có điện; tụ lớn phải được xả trước.

8. Thực hành: mạch LED đầu tiên trên breadboard

  1. Nối chân 3V3 của ESP32 vào dải nguồn đỏ, chân GND vào dải xanh.
  2. Cắm một điện trở 330 Ω từ dải đỏ sang cột 10 (hàng a).
  3. Cắm LED: chân dài (anode) ở cột 10, chân ngắn (cathode) ở cột 12.
  4. Nối cột 12 về dải xanh bằng một dây cắm. Cắm USB: LED sáng. Dòng qua LED khoảng (3,3 − 1,9) / 330 ≈ 4 mA (bài 16 giải thích cách tính).
  5. Dùng đồng hồ vạn năng đo điện áp trên điện trở và trên LED; cộng lại phải xấp xỉ 3,3 V (định luật vòng, bài 4).
