Cấu tạo flycam và nguyên lý hoạt động: khung, động cơ, ESC, cánh quạt, pin, mạch điều khiển bay

Ngày đăng: 18/10/2026

Mục lục [Ẩn]

1. Flycam gồm những bộ phận nào
2. Năng lượng và tín hiệu đi như thế nào
3. Nguyên lý bay của quadcopter
4. Các kiểu khung
5. Các loại flycam theo mục đích
6. Lưu ý khi tìm hiểu và tự lắp flycam
7. Xem thêm

Cấu tạo flycam 4 cánh: khung, động cơ không chổi than, ESC, cánh quạt, pin LiPo, mạch điều khiển bay; đường năng lượng, tín hiệu và cách tạo ga, roll, pitch, yaw chỉ bằng tốc độ động cơ.

Flycam, hay drone, là tên thường gọi của máy bay không người lái nhiều cánh quạt. Loại phổ biến nhất là quadcopter 4 cánh. Nhìn bên ngoài flycam khá đơn giản: một khung, bốn động cơ, bốn cánh quạt. Bên trong có một mạch điện tử đo tư thế và chỉnh tốc độ từng động cơ hàng nghìn lần mỗi giây. Bài này giới thiệu từng bộ phận, đường đi của năng lượng và tín hiệu, nguyên lý tạo ra bốn chuyển động chỉ bằng cách thay đổi tốc độ động cơ, các kiểu khung và các loại flycam thường gặp. Đây là bài mở đầu loạt 10 bài về flycam và ESP32; các bài sau đi sâu vào động cơ, pin, mạch điều khiển bay, tay điều khiển, quy định bay và các bài thực hành với ESP32.

1. Flycam gồm những bộ phận nào

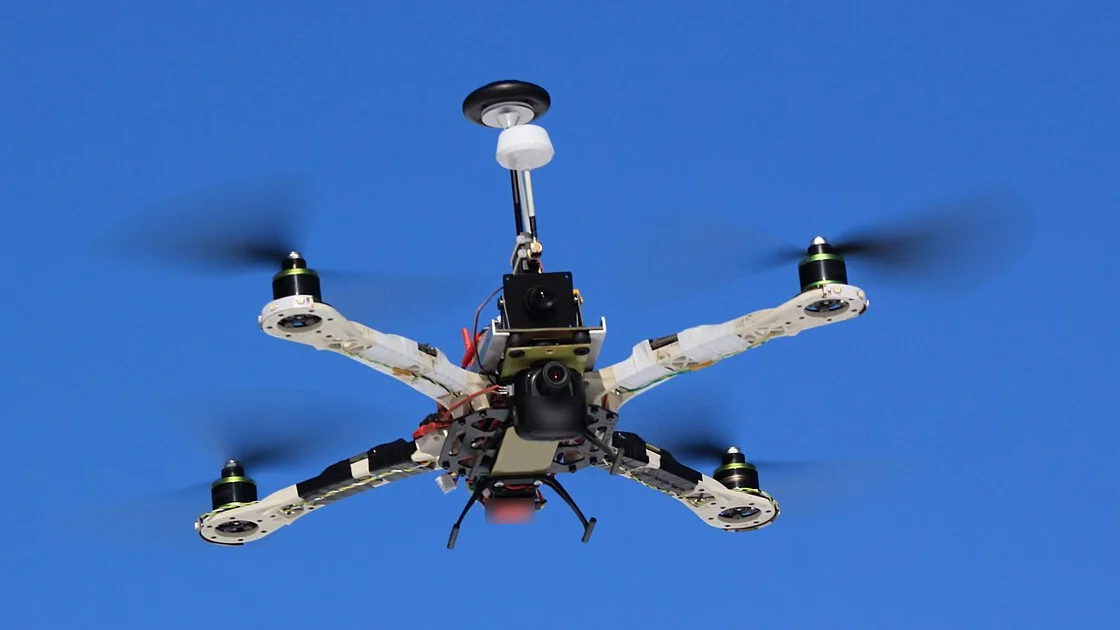

Một quadcopter tự lắp ráp đang bay trên nền trời xanh: bốn tay đòn màu trắng, bốn động cơ ở đầu tay đòn, ở giữa là camera, mạch điện và cột ăng-ten GPS — Một quadcopter tự lắp ráp đang bay. Ảnh: Игоревич, CC BY-SA 3.0, Wikimedia Commons, đã cắt, thu nhỏ và làm mờ chữ trên camera.

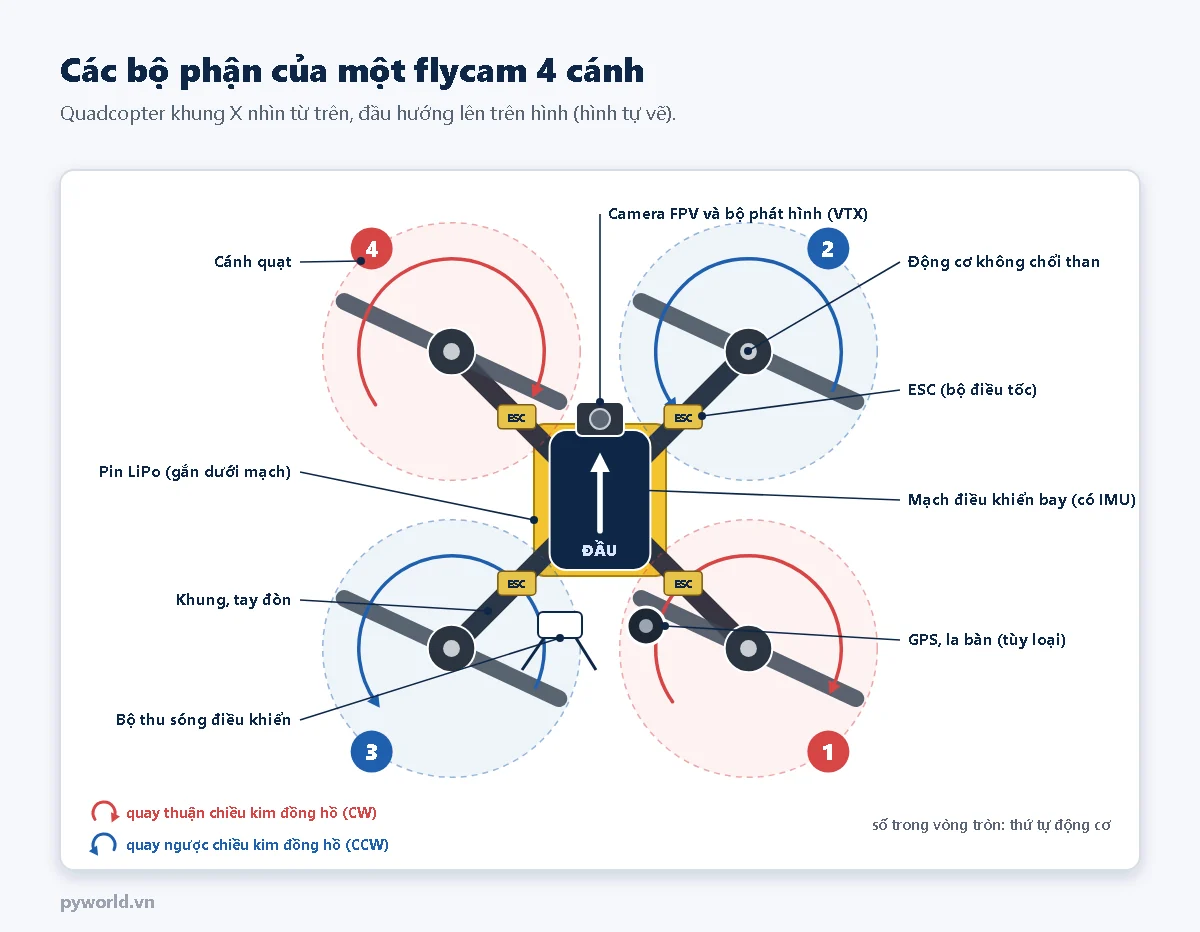

Sơ đồ quadcopter khung X nhìn từ trên với chú thích: cánh quạt, động cơ không chổi than, ESC trên tay đòn, mạch điều khiển bay có IMU ở giữa, pin LiPo dưới mạch, camera FPV ở đầu, bộ thu sóng, GPS và la bàn; bốn động cơ đánh số 1 đến 4 kèm chiều quay — Các bộ phận của một flycam 4 cánh (hình tự vẽ).

Bộ phận	Nhiệm vụ	Thông số cần biết
Khung, tay đòn	Giữ mọi bộ phận, đặt động cơ ở đầu tay đòn	Kích thước đo theo đường chéo giữa trục hai động cơ đối diện (mm); vật liệu sợi carbon, nhựa, nhôm
Động cơ không chổi than	Quay cánh quạt để tạo lực đẩy	Cỡ stator (ví dụ 2207), hệ số KV (vòng/phút trên mỗi vôn)
Cánh quạt	Đẩy không khí xuống, tạo lực nâng	Đường kính, bước cánh, số lá, chiều quay
ESC (bộ điều tốc)	Biến điện một chiều của pin thành dòng ba pha cho động cơ, chỉnh tốc độ theo lệnh	Dòng liên tục (A), điện áp pin chịu được, giao thức tín hiệu (PWM, DShot)
Pin LiPo	Nguồn năng lượng cho cả flycam	Số cell nối tiếp (1S–6S), dung lượng (mAh), hệ số xả (C)
Mạch điều khiển bay	Đọc cảm biến và lệnh, tính toán, đặt ga cho từng ESC	Vi điều khiển, cảm biến IMU, phần mềm (Betaflight, ArduPilot, PX4)
Bộ thu	Nhận lệnh từ tay điều khiển	Giao thức (SBUS, CRSF/ELRS), số kênh
Cảm biến thêm	Giữ độ cao, giữ hướng, giữ vị trí, quay về điểm cất cánh	Khí áp kế, la bàn, GPS, cảm biến dòng quang học
Camera, bộ phát hình	Quay phim, hoặc truyền hình ảnh về kính FPV	Băng tần (thường 5,8 GHz), công suất phát

Flycam quay phim bán sẵn gói gần hết các bộ phận trên vào một thân kín. Flycam FPV và flycam tự lắp để lộ từng bộ phận, nên dễ thấy rõ cấu tạo hơn.

2. Năng lượng và tín hiệu đi như thế nào

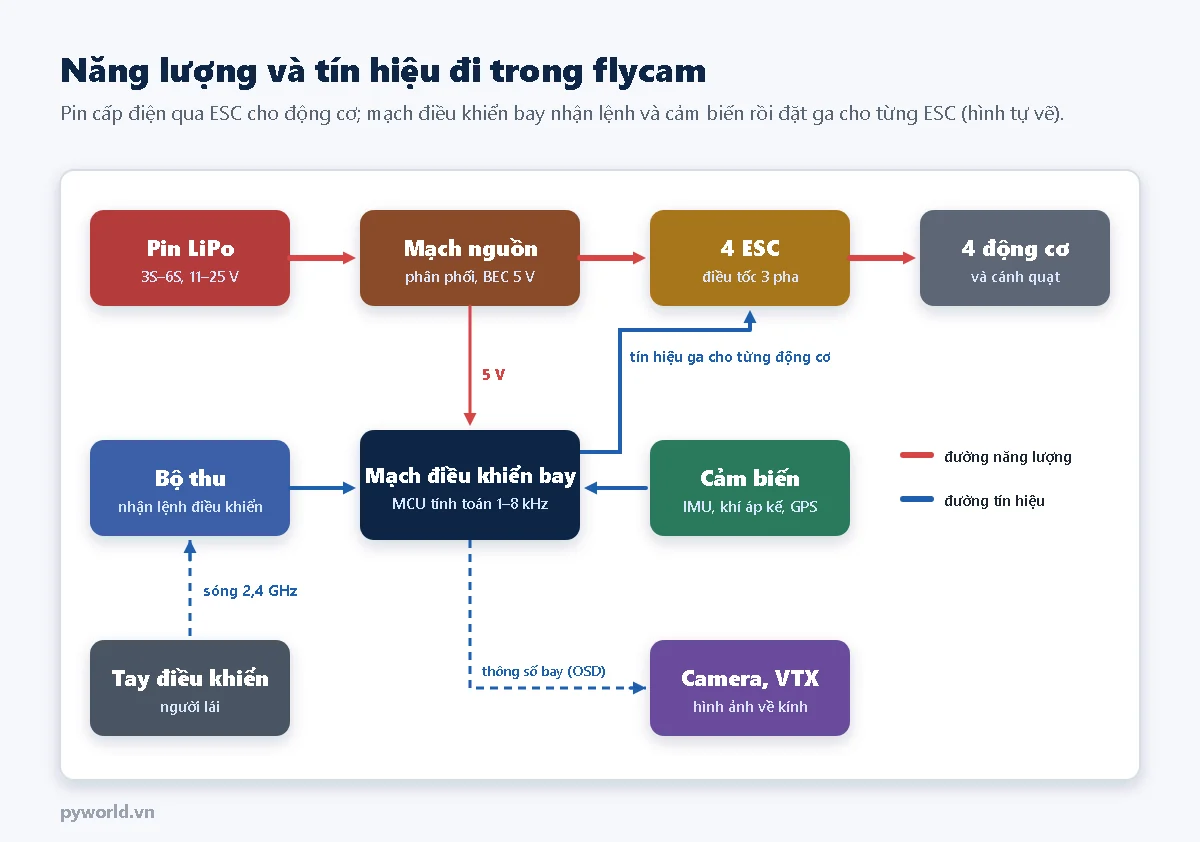

Sơ đồ khối: pin LiPo qua mạch nguồn tới 4 ESC rồi 4 động cơ bằng đường năng lượng màu đỏ; mạch nguồn cấp 5 V cho mạch điều khiển bay; bộ thu và cảm biến gửi tín hiệu vào mạch điều khiển bay, mạch này gửi tín hiệu ga tới ESC; tay điều khiển gửi lệnh tới bộ thu bằng sóng 2,4 GHz; camera và VTX nhận thông số bay — Đường năng lượng (đỏ) và đường tín hiệu (xanh) trong flycam (hình tự vẽ).

Đường năng lượng: pin cấp điện qua mạch phân phối tới các ESC, ESC cấp dòng ba pha cho động cơ. Dòng điện ở đoạn này lớn, từ vài ampe ở flycam mini tới hàng chục ampe mỗi động cơ ở flycam FPV, nên dây và mối hàn phải đủ lớn.
Nguồn cho mạch điện tử: một mạch hạ áp (BEC) lấy từ pin, cấp 5 V hoặc 3,3 V cho mạch điều khiển bay, bộ thu, camera.
Đường tín hiệu: tay điều khiển gửi lệnh qua sóng vô tuyến (thường 2,4 GHz) tới bộ thu. Mạch điều khiển bay đọc lệnh, đọc cảm biến, tính ra bốn mức ga rồi gửi tới bốn ESC. Ở flycam FPV, vòng tính này chạy vài nghìn lần mỗi giây.

3. Nguyên lý bay của quadcopter

Lực đẩy. Cánh quạt đẩy không khí xuống, phản lực đẩy cánh và flycam lên. Flycam đứng yên trên không khi tổng lực đẩy của bốn cánh bằng trọng lượng của nó: flycam nặng 1 kg cần mỗi động cơ tạo khoảng 250 g lực đẩy. Để còn dư lực mà bay lên, chống gió và giữ thăng bằng, tổng lực đẩy tối đa nên gấp ít nhất 2 lần trọng lượng.

Mô men phản lực. Mỗi cánh quạt quay sẽ làm khung có xu hướng quay theo chiều ngược lại. Vì vậy bốn cánh chia thành hai cặp quay ngược chiều nhau: hai cánh nằm chéo nhau quay cùng chiều. Khi bốn cánh quay cùng tốc độ, mô men của hai cặp triệt tiêu nhau và đầu flycam đứng yên.

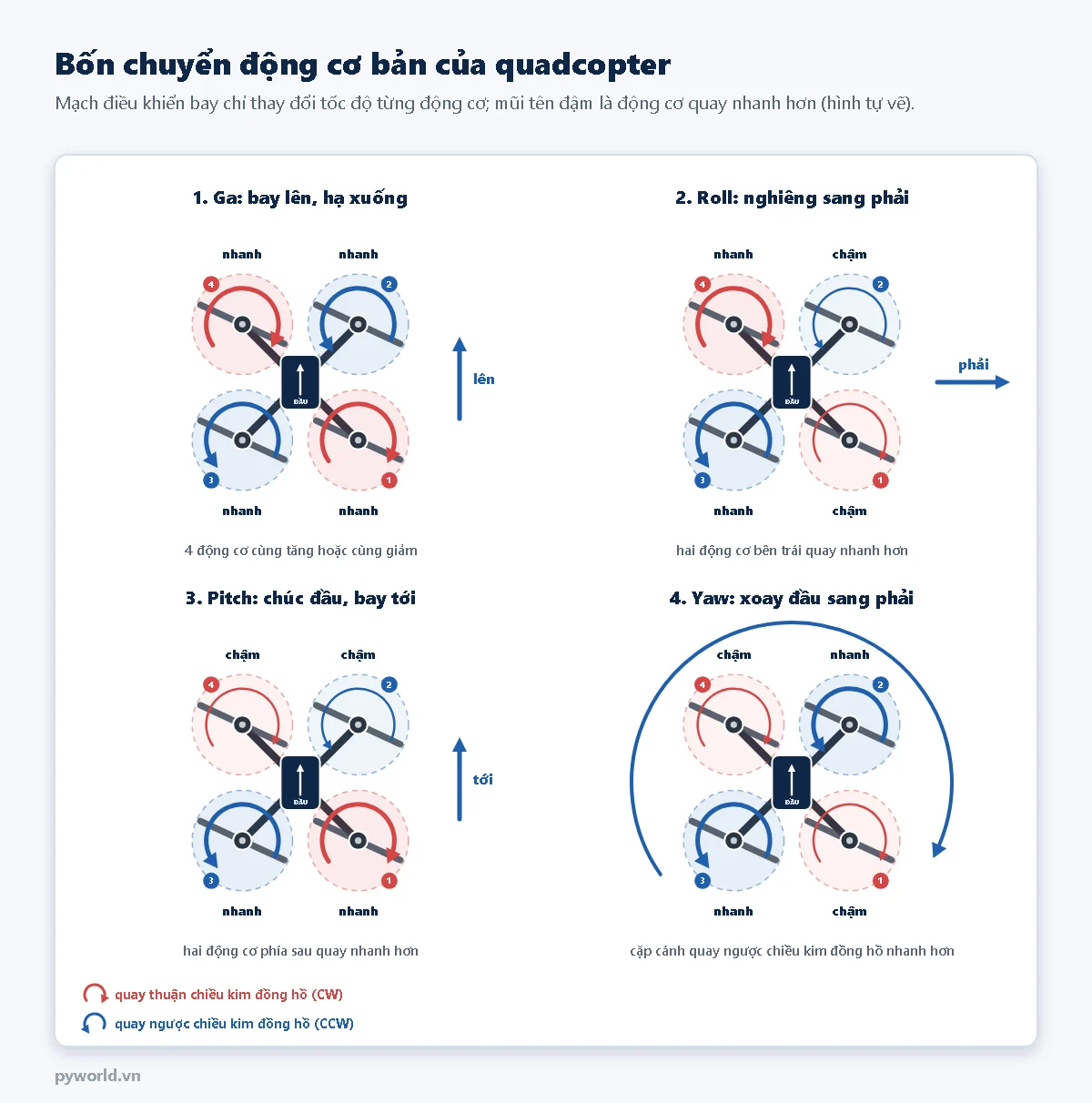

Bốn hình quadcopter nhìn từ trên: ga với bốn động cơ cùng nhanh để bay lên; roll sang phải với hai động cơ trái nhanh, hai động cơ phải chậm; pitch tới với hai động cơ sau nhanh; yaw sang phải với cặp động cơ quay ngược chiều kim đồng hồ số 2 và 3 nhanh hơn — Bốn chuyển động cơ bản, chỉ bằng cách thay đổi tốc độ từng động cơ (hình tự vẽ).

Ga (throttle): bốn động cơ cùng tăng thì flycam bay lên, cùng giảm thì hạ xuống.
Roll (nghiêng trái phải): hai động cơ bên trái quay nhanh hơn hai động cơ bên phải, flycam nghiêng sang phải. Lực đẩy nghiêng theo thân nên flycam trượt sang phải.
Pitch (chúc ngóc đầu): hai động cơ phía sau nhanh hơn, đầu chúc xuống, flycam bay tới. Ngược lại thì bay lùi.
Yaw (xoay đầu): cặp cánh quay ngược chiều kim đồng hồ (số 2 và 3) quay nhanh hơn cặp còn lại. Mô men phản lực của cặp này lớn hơn, khung xoay thuận chiều kim đồng hồ, tức đầu xoay sang phải.

Khi roll, pitch hay yaw, mạch điều khiển tăng một nhóm động cơ và giảm nhóm còn lại cùng một lượng, nên tổng lực đẩy gần như không đổi và flycam không bị tụt độ cao.

Vì sao cần mạch điều khiển bay. Quadcopter không tự giữ thăng bằng. Chỉ cần một cơn gió, một cánh hơi lệch hay hai động cơ chênh tốc độ một chút là flycam nghiêng dần rồi lật trong chưa tới một giây. Mạch điều khiển bay đo góc nghiêng và tốc độ quay bằng cảm biến IMU (con quay hồi chuyển và gia tốc kế), so với lệnh của người lái rồi sửa ga liên tục bằng bộ điều khiển PID. Bài về mạch điều khiển bay trong loạt này giải thích kỹ phần này.

Số và chiều quay của động cơ. Mỗi phần mềm điều khiển bay có quy ước riêng. Loạt bài này dùng quy ước mặc định của Betaflight (kiểu "props in"): động cơ 1 sau phải quay thuận chiều kim đồng hồ, 2 trước phải ngược chiều, 3 sau trái ngược chiều, 4 trước trái thuận chiều. Nối nhầm thứ tự động cơ hoặc lắp ngược loại cánh, flycam sẽ lật ngay khi vừa tăng ga.

4. Các kiểu khung

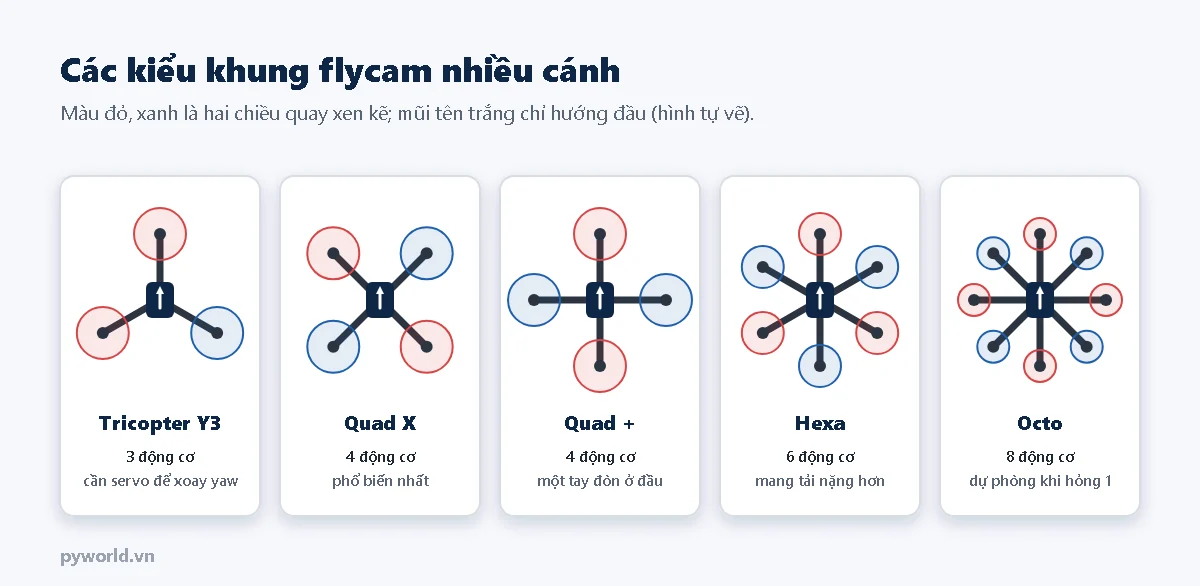

Năm kiểu khung: tricopter Y3 ba động cơ cần servo để xoay yaw, quad X bốn động cơ phổ biến nhất, quad cộng có một tay đòn ở đầu, hexa sáu động cơ mang tải nặng hơn, octo tám động cơ có dự phòng khi hỏng một động cơ — Các kiểu khung flycam nhiều cánh (hình tự vẽ).

Quad X phổ biến nhất: camera nhìn thẳng ra trước giữa hai tay đòn, bốn động cơ chia đều việc khi roll và pitch.
Quad + dễ hình dung hơn (một động cơ ở đầu), nhưng tay đòn phía trước che camera nên ít dùng.
Hexa, octo có 6 hoặc 8 động cơ, mang được máy ảnh lớn hay bình thuốc; một số mạch điều khiển vẫn giữ được flycam khi một động cơ hỏng.
Tricopter chỉ có 3 động cơ; muốn xoay đầu phải nghiêng động cơ phía sau bằng một servo.

Kích thước khung ghi theo khoảng cách chéo giữa trục hai động cơ đối diện. Ví dụ khung FPV 210–250 mm thường dùng cánh 5 inch, khung flycam mini 65–100 mm dùng cánh 31–40 mm.

5. Các loại flycam theo mục đích

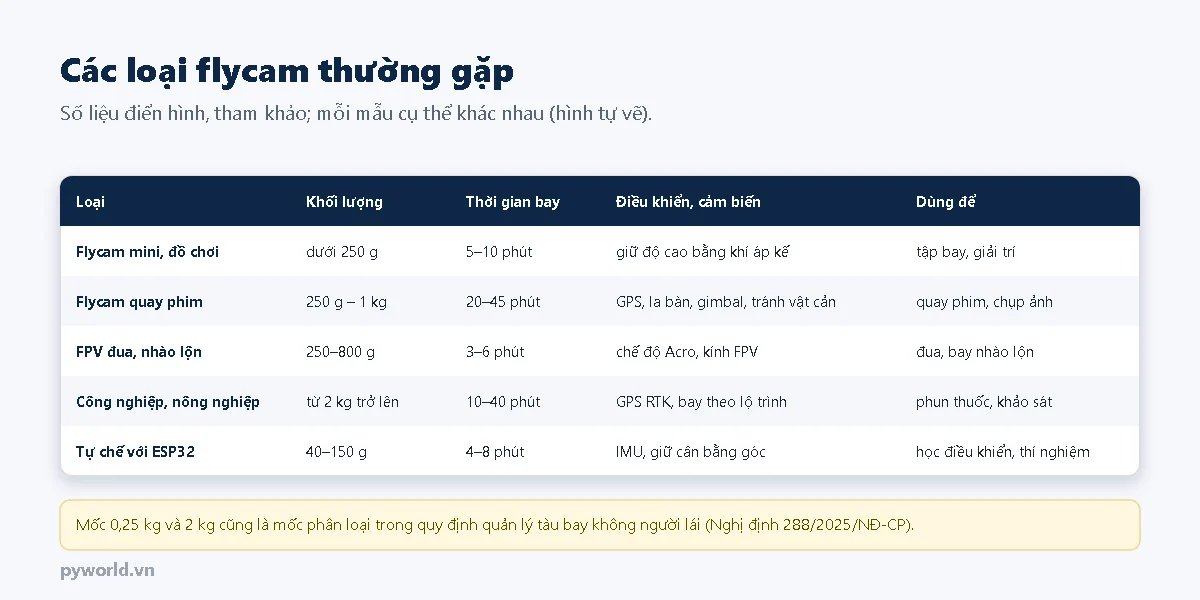

Bảng các loại flycam: mini đồ chơi dưới 250 g bay 5 đến 10 phút; quay phim 250 g đến 1 kg bay 20 đến 45 phút có GPS và gimbal; FPV đua 250 đến 800 g bay 3 đến 6 phút; công nghiệp nông nghiệp từ 2 kg; tự chế với ESP32 40 đến 150 g bay 4 đến 8 phút — Các loại flycam thường gặp; số liệu điển hình, tham khảo (hình tự vẽ).

Khối lượng cất cánh là con số quan trọng không chỉ về kỹ thuật. Theo Nghị định 288/2025/NĐ-CP, tàu bay không người lái được chia thành các loại dưới 0,25 kg, từ 0,25 kg đến dưới 2 kg, từ 2 kg đến dưới 25 kg và lớn hơn; mỗi loại có yêu cầu riêng về đăng ký, giấy phép điều khiển và xin phép bay. Bài về quy định bay flycam tại Việt Nam trong loạt này tóm tắt các yêu cầu đó.

6. Lưu ý khi tìm hiểu và tự lắp flycam

Tháo cánh quạt mỗi khi cấu hình phần mềm, nạp firmware hay thử động cơ trên bàn. Cánh quạt quay ở tốc độ vài chục nghìn vòng/phút có thể gây thương tích.
Trước khi lắp cánh, cho từng động cơ quay chậm để kiểm tra đúng thứ tự và đúng chiều; cánh thuận và cánh nghịch có ký hiệu khác nhau trên mặt cánh.
Pin LiPo xả được dòng rất lớn: không để chập hai cực, sạc bằng bộ sạc cân bằng, không dùng pin đã phồng.
Lần đầu bay thử ở nơi trống, xa người và nhà cửa; tìm hiểu quy định trước khi đưa flycam ra ngoài trời.
Khi mang đi, đặt flycam, tay điều khiển và pin trong vali chống sốc có xốp cắt theo hình để không gãy cánh, cong trục động cơ.
