Người lái điều khiển flycam qua tay điều khiển (bộ phát) và bộ thu gắn trên flycam. Bộ thu chuyển lệnh sang tín hiệu mà mạch điều khiển bay đọc được: PPM, SBUS, IBUS hay CRSF. Với flycam FPV còn có thêm một đường hình ảnh từ camera về kính của người lái. Bài này giải thích các cần và kênh của tay điều khiển, các giao thức giữa bộ thu và mạch điều khiển bay, cơ chế failsafe khi mất sóng, hệ thống FPV và những điều cần lưu ý.

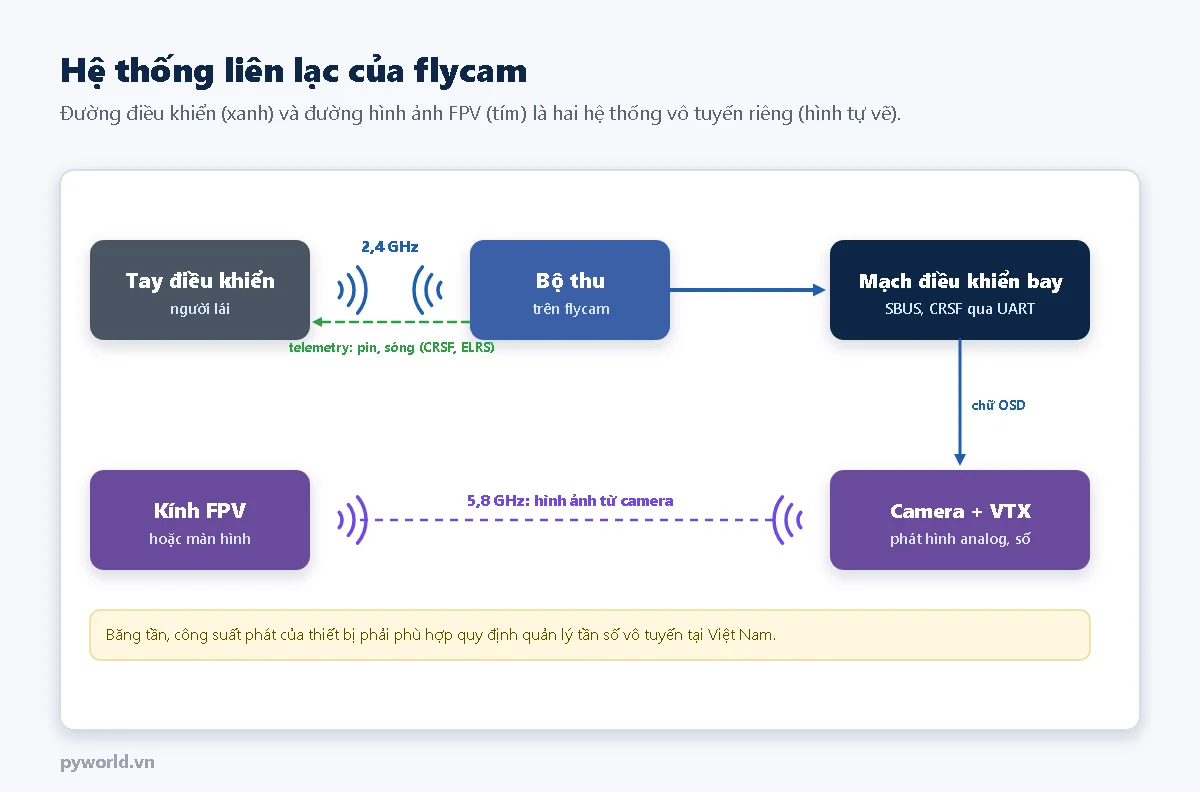

1. Hệ thống liên lạc của flycam

• Đường điều khiển: tay điều khiển phát lệnh, thường ở băng 2,4 GHz, tới bộ thu. Các hệ thống mới như CRSF, ELRS còn gửi ngược thông tin (telemetry): điện áp pin, cường độ sóng, để hiện trên tay điều khiển.
• Đường hình ảnh: camera nối vào bộ phát hình (VTX), phát về kính FPV, thường ở băng 5,8 GHz. Mạch điều khiển bay chèn chữ (OSD) như điện áp pin, thời gian bay lên hình.
• Thiết bị vô tuyến dùng trên flycam phải đúng băng tần, đúng công suất phát theo quy định quản lý tần số tại Việt Nam.

2. Tay điều khiển và các kênh

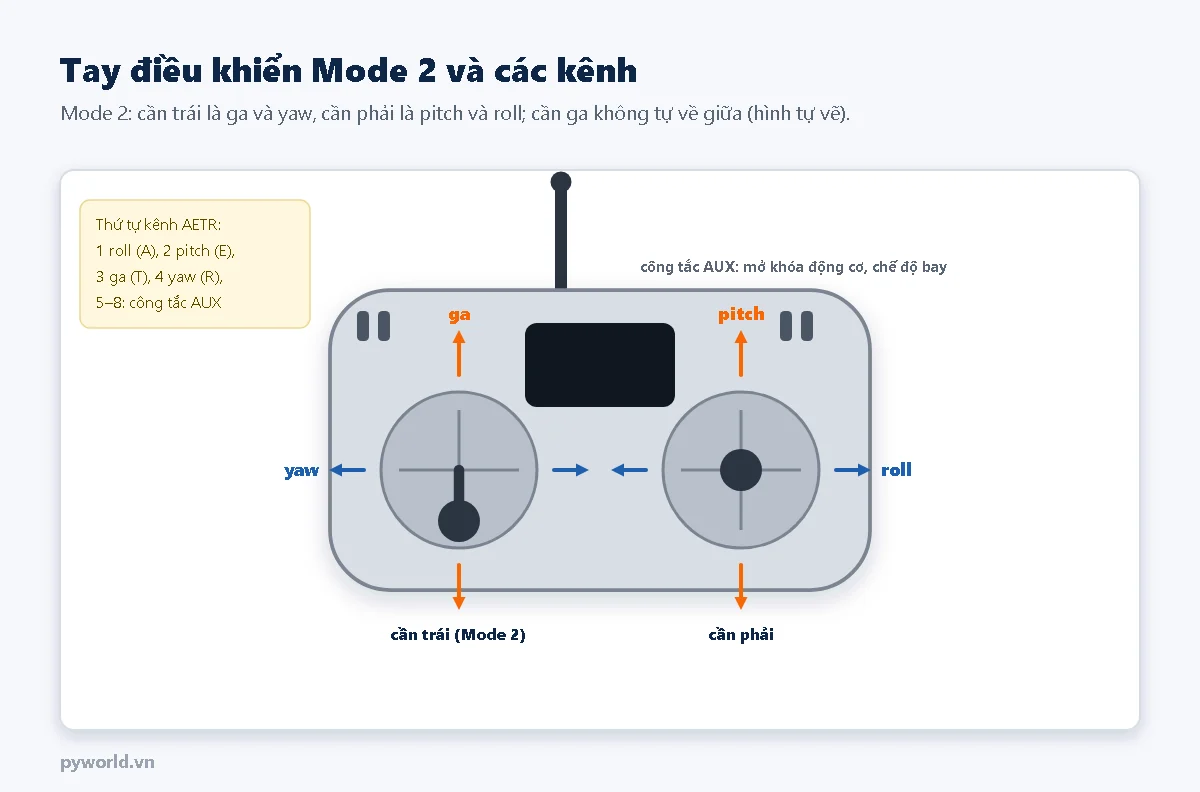

• Mode 2 phổ biến nhất: cần trái điều khiển ga (lên xuống) và yaw (trái phải); cần phải điều khiển pitch và roll. Cần ga không có lò xo kéo về giữa để giữ được mức ga. Mode 1 đổi chỗ ga và pitch.
• Kênh: mỗi trục của cần là một kênh, mỗi công tắc là một kênh phụ (AUX). Thứ tự kênh hay gặp là AETR: kênh 1 roll (aileron), 2 pitch (elevator), 3 ga (throttle), 4 yaw (rudder); một số hãng dùng TAER. Thứ tự này phải khai báo khớp trong mạch điều khiển bay.
• Công tắc AUX: mở khóa động cơ (arm), chọn chế độ bay, bật còi tìm flycam. Nên dùng công tắc riêng cho việc mở khóa, không mở khóa bằng thao tác cần.
• Tay điều khiển hiện nay thường chạy phần mềm mã nguồn mở như EdgeTX, gắn module phát theo hệ thống bộ thu đang dùng.

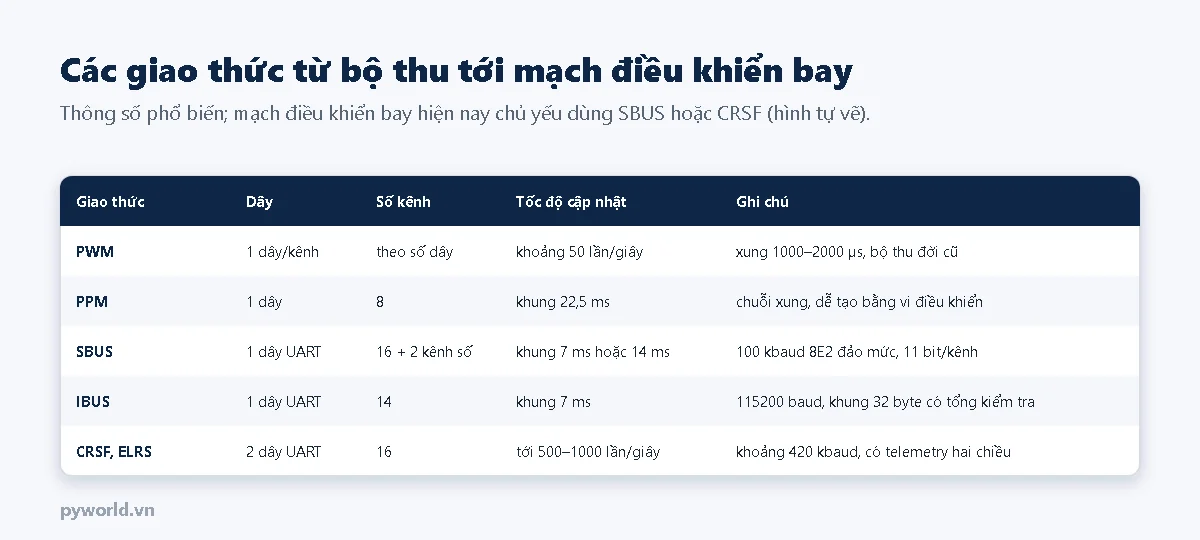

3. Từ bộ thu tới mạch điều khiển bay

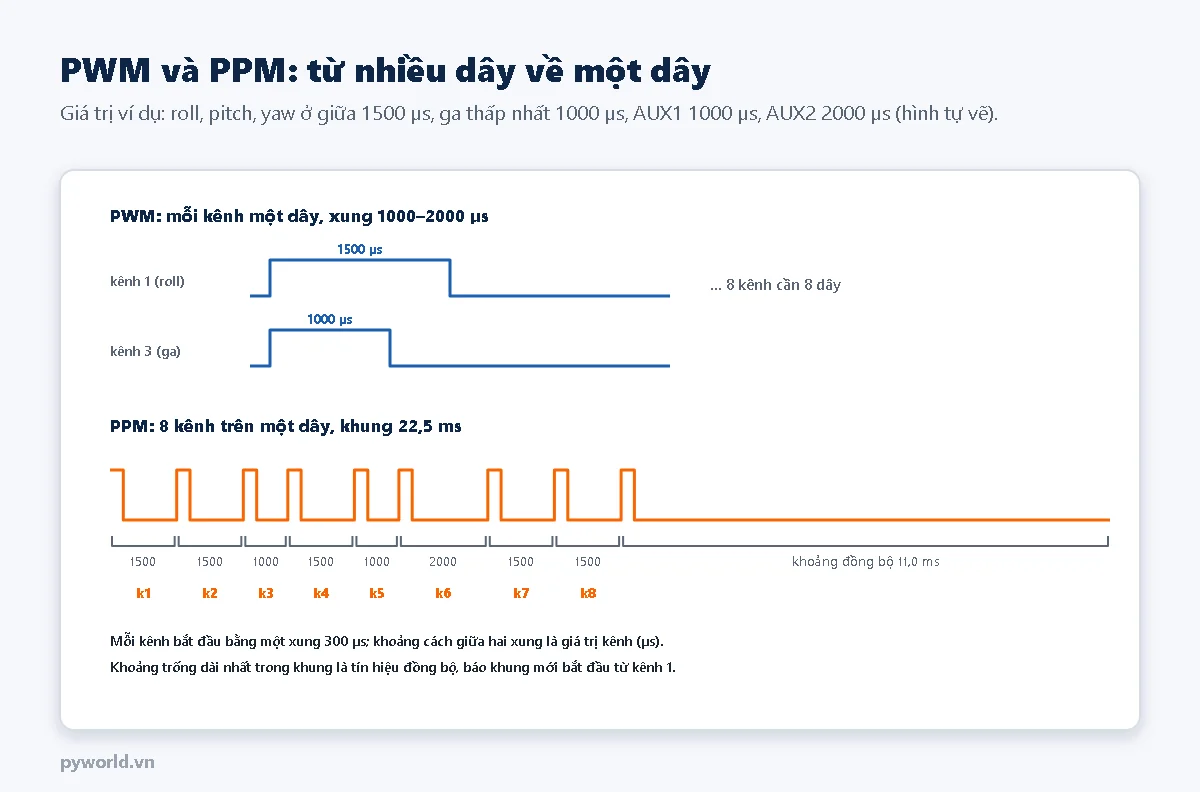

PWM là cách cũ: mỗi kênh một dây, độ rộng xung 1000–2000 µs. PPM ghép 8 kênh vào một dây: mỗi kênh bắt đầu bằng một xung ngắn, khoảng cách giữa hai xung là giá trị kênh, khoảng trống dài ở cuối khung báo khung mới bắt đầu. PPM dễ tạo bằng vi điều khiển nên hợp với các bộ thu tự làm, như bài ESP32 làm tay điều khiển trong loạt này.

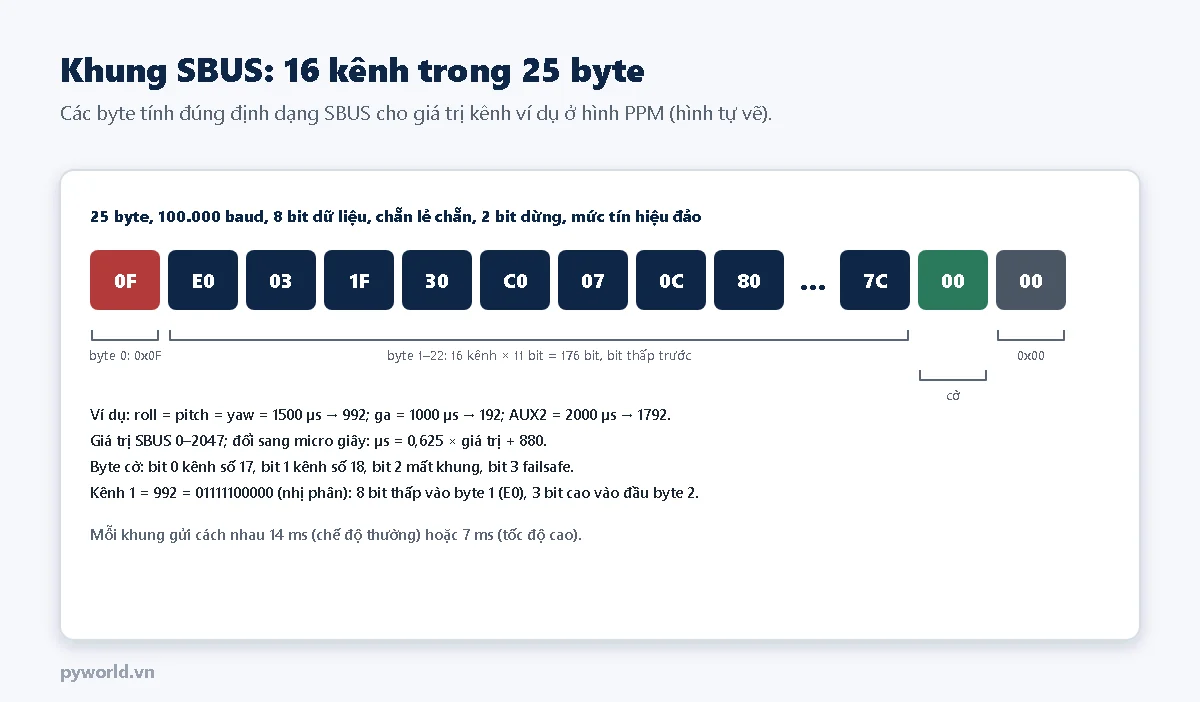

SBUS là giao thức nối tiếp một dây: 25 byte mỗi khung, tốc độ 100.000 baud, 8 bit dữ liệu, bit chẵn lẻ chẵn, 2 bit dừng và mức tín hiệu đảo ngược so với UART thường. 16 kênh, mỗi kênh 11 bit (0–2047), xếp liền nhau từ bit thấp; byte cờ báo mất khung và trạng thái failsafe. Giá trị 992 ứng với 1500 µs, 192 ứng với 1000 µs, 1792 ứng với 2000 µs.

Mạch điều khiển bay hiện nay chủ yếu dùng SBUS hoặc CRSF. CRSF (và ELRS, hệ thống mã nguồn mở dùng cùng giao thức) chạy hai chiều trên UART tốc độ khoảng 420 kbaud, cập nhật nhanh và có telemetry. Trên mạch điều khiển bay chỉ cần nối bộ thu vào một UART còn trống, rồi chọn giao thức tương ứng trong phần mềm cấu hình.

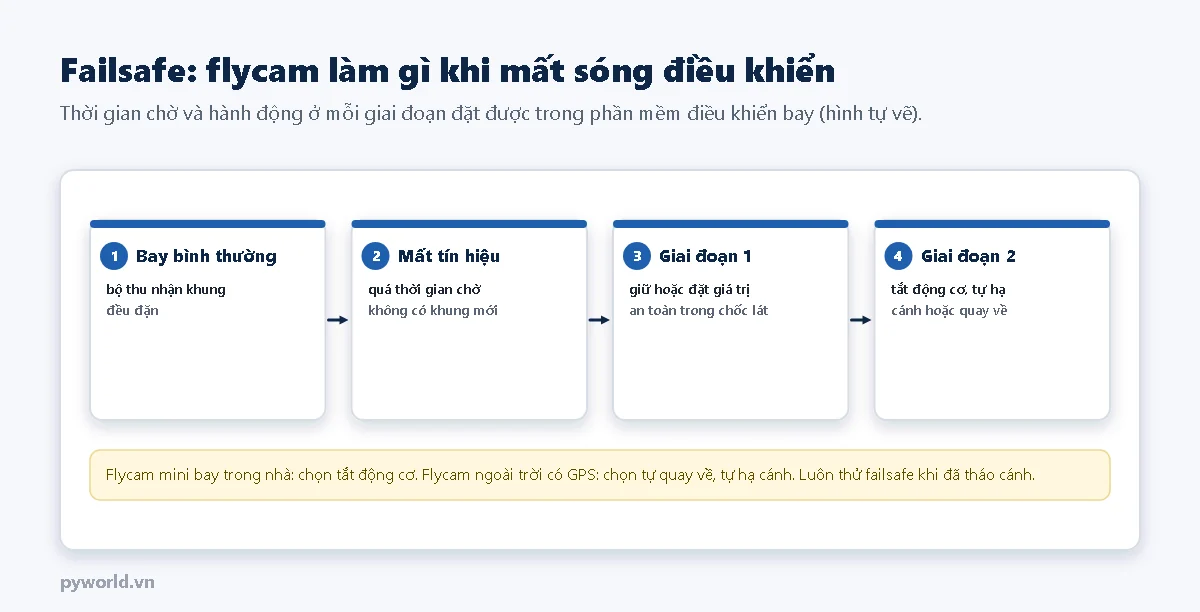

4. Failsafe khi mất sóng điều khiển

• Bộ thu báo mất sóng bằng cách ngừng gửi khung, bật cờ failsafe (SBUS, CRSF) hoặc đặt các kênh về giá trị đã cài.
• Mạch điều khiển bay thường có hai giai đoạn: giai đoạn 1 chờ một thời gian ngắn phòng trường hợp sóng chập chờn; giai đoạn 2 thực hiện hành động đã chọn: tắt động cơ, tự hạ cánh từ từ hoặc tự bay về điểm cất cánh nếu có GPS.
• Không cài bộ thu ở chế độ "giữ lệnh cuối" vô thời hạn: flycam sẽ bay mãi theo lệnh cuối cùng.
• Thử failsafe khi đã tháo cánh: mở khóa động cơ, tắt tay điều khiển, xem động cơ có dừng đúng như cài đặt không.

5. Hệ thống FPV

• Camera FPV nhỏ, độ trễ thấp, thường gắn nghiêng lên phía trước vì flycam bay tới với đầu chúc xuống.
• VTX phát hình về kính. Hệ analog 5,8 GHz độ trễ rất thấp nhưng hình nhiễu khi xa; hệ số cho hình nét hơn, độ trễ cao hơn một chút và giá cao hơn.
• Kính FPV hoặc màn hình nhận hình. Đeo kính, người lái nhìn qua camera chứ không còn nhìn trực tiếp flycam, nên khi bay FPV nên có thêm người quan sát đứng cạnh.
• Luật Phòng không nhân dân chỉ miễn cấp phép bay cho flycam dưới 0,25 kg bay trong tầm nhìn bằng mắt thường, ngoài khu vực cấm và hạn chế bay; trước khi bay FPV ngoài trời cần tìm hiểu kỹ quy định (xem bài quy định bay flycam trong loạt này).

6. ESP32 trong hệ thống điều khiển

ESP32 có thể đóng vai bộ phát và bộ thu tự làm: một ESP32 đọc hai joystick rồi gửi gói lệnh bằng ESP-NOW, một ESP32 khác nhận gói và xuất tín hiệu PPM hoặc SBUS cho mạch điều khiển bay. ESP-NOW cho tầm vài chục tới hơn một trăm mét ở nơi trống, đủ để học và thử nghiệm, nhưng không thay được các hệ thống chuyên dụng về tầm xa, độ tin cậy khi nhiễu. Bài ESP32 làm tay điều khiển ESP-NOW trong loạt này có chương trình cho cả hai phía.

7. Lưu ý

• Bật tay điều khiển trước, cấp điện flycam sau; khi tắt thì ngược lại, để bộ thu không bao giờ hoạt động mà không có lệnh.
• Ăng-ten bộ thu đặt xa dây nguồn, xa sợi carbon, hai ăng-ten (nếu có) đặt vuông góc nhau.
• Kiểm tra hướng các kênh trước khi bay: gạt cần phải sang phải thì kênh roll phải tăng.
• Không bay quá tầm sóng; theo dõi chỉ số cường độ sóng (RSSI, LQ) trên OSD hoặc tay điều khiển.
