Cảm biến gia tốc: cấu tạo MEMS răng lược, áp điện, cách chế tạo và đo góc nghiêng bằng ESP32

Cảm biến gia tốc hoạt động thế nào: mô hình khối lượng – lò xo, MEMS răng lược điện dung vi sai, chế tạo vi cơ bề mặt, áp điện, servo, đo góc nghiêng và đọc MPU-6050 bằng ESP32.

Cảm biến gia tốc có mặt trong hầu hết thiết bị quanh ta: điện thoại tự xoay màn hình, vòng đeo tay đếm bước, túi khí ô tô bung khi va chạm, drone giữ thăng bằng, máy giám sát rung động của động cơ và vòng bi. Bên trong một cảm biến gia tốc MEMS nhỏ hơn hạt gạo là một khối silic treo trên những lò xo mảnh hơn sợi tóc. Bài viết giải thích mô hình khối lượng – lò xo chung cho mọi cảm biến gia tốc, cấu tạo cảm biến MEMS kiểu răng lược, quy trình chế tạo bằng vi cơ bề mặt, cảm biến áp điện và các loại khác, cách đo góc nghiêng từ trọng trường, rồi hướng dẫn đọc MPU-6050 bằng ESP32 qua thanh ghi.

1. Nguyên lý chung: khối lượng treo trên lò xo

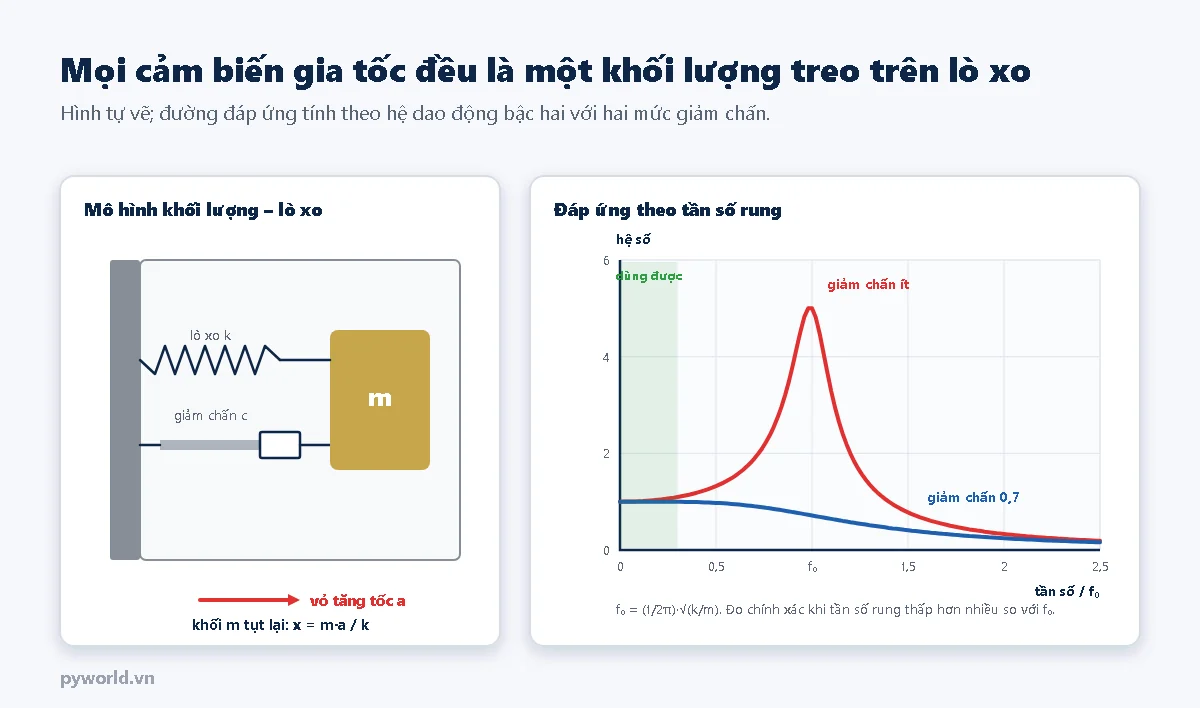

Bên trái là mô hình cảm biến gia tốc gồm vỏ, lò xo k, giảm chấn c và khối m, khi vỏ tăng tốc khối tụt lại một đoạn x bằng m nhân a chia k; bên phải là đồ thị hệ số khuếch đại theo tần số rung chia tần số riêng, đỉnh cộng hưởng cao khi giảm chấn ít và phẳng khi giảm chấn 0,7, vùng dùng được ở dưới khoảng 0,3 tần số riêng
Mô hình khối lượng – lò xo – giảm chấn và đáp ứng tần số (hình tự vẽ, tính theo hệ dao động bậc hai).
  • Gia tốc đo bằng m/s² hoặc g (1 g = 9,80665 m/s², bằng gia tốc trọng trường tiêu chuẩn).
  • Một khối thử m gắn vào vỏ cảm biến qua lò xo độ cứng k. Khi vỏ tăng tốc, khối thử "tụt lại" một đoạn x = m · a / k (định luật Newton và định luật Hooke). Đo x là biết a.
  • Khi cảm biến nằm yên trên bàn, khối thử vẫn bị trọng lực kéo xuống: cảm biến đọc 1 g theo phương thẳng đứng. Đây là cơ sở để đo góc nghiêng.
  • Hệ có tần số riêng f₀ = (1/2π)·√(k/m). Rung ở gần f₀ thì khối thử dao động mạnh bất thường (cộng hưởng); cảm biến chỉ đo đúng ở tần số thấp hơn nhiều so với f₀. Giảm chấn vừa phải (khoảng 0,7) cho đường đáp ứng phẳng nhất.

Các loại cảm biến gia tốc khác nhau chủ yếu ở cách đo độ dịch x (hoặc lực tác dụng lên khối thử): đo điện dung (MEMS), đo điện tích của tinh thể áp điện, đo điện trở áp trở, hoặc giữ khối thử đứng yên bằng lực điện từ rồi đo dòng điện cần thiết (servo).

2. Cảm biến gia tốc MEMS kiểu răng lược

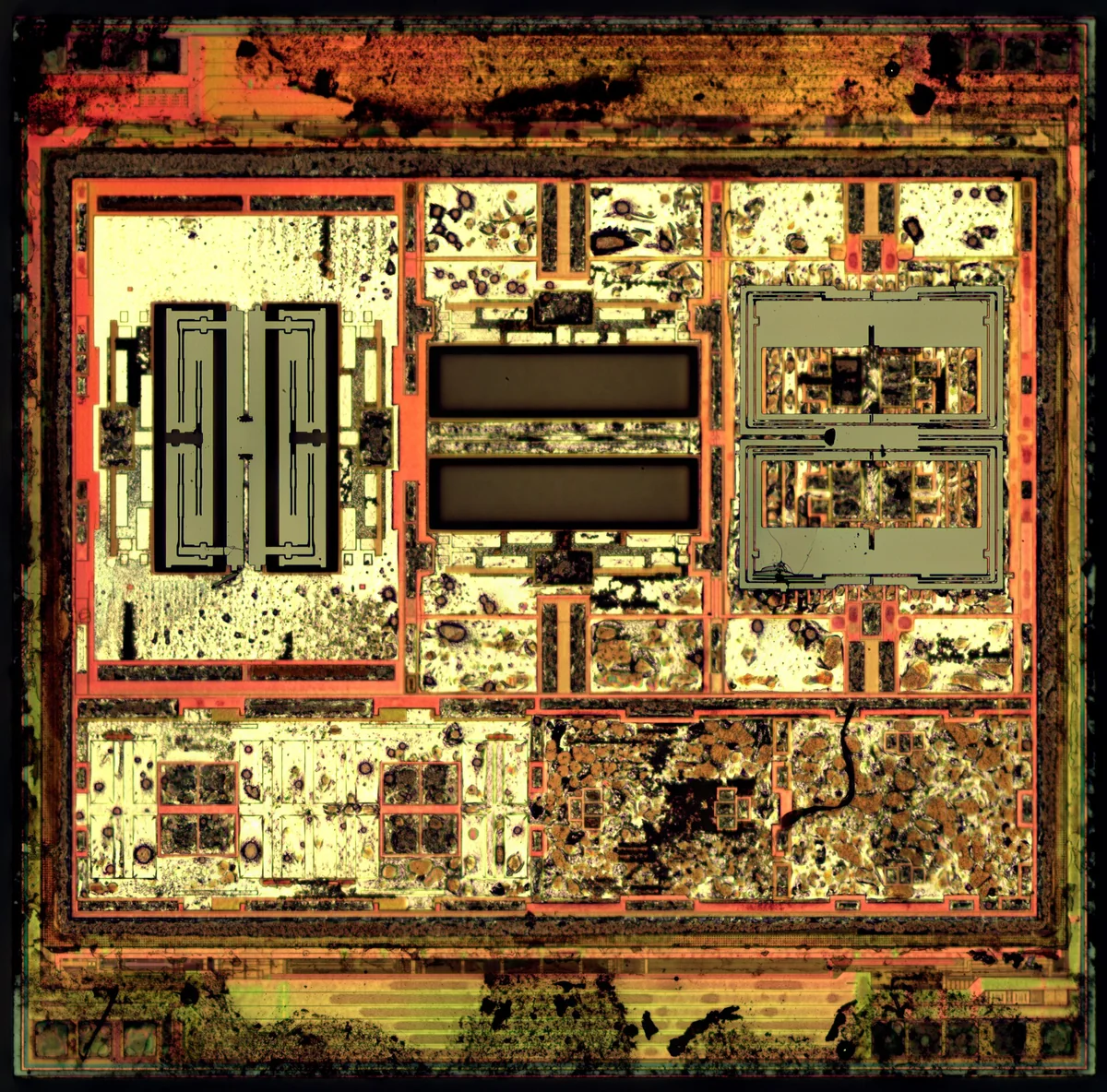

Ảnh chụp hiển vi tấm chip bên trong MPU-6050 với các khối cấu trúc vi cơ dạng lưới và khung, màu vàng cam trên nền tối
Ảnh hiển vi tấm chip lớn hơn bên trong MPU-6050: có thể thấy các kết cấu vi cơ hình chữ nhật. Ảnh: ZeptoBars, CC BY 3.0, Wikimedia Commons, đã thu nhỏ.

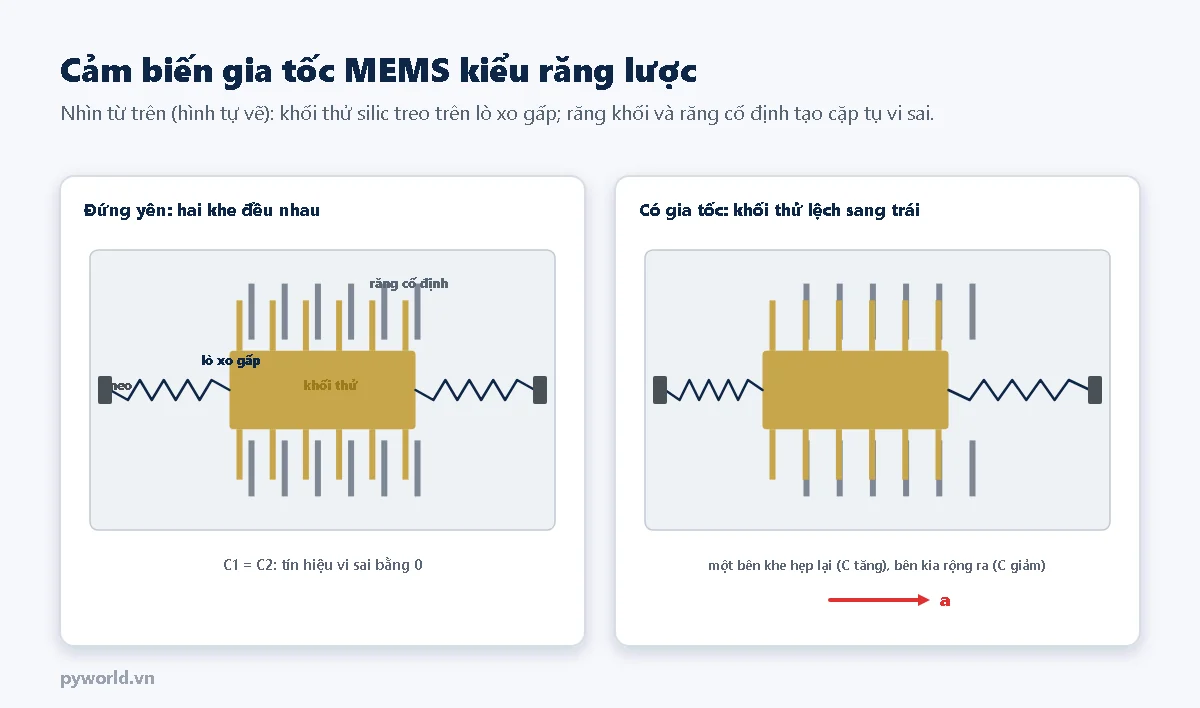

Cảm biến gia tốc MEMS kiểu răng lược nhìn từ trên: khối thử silic ở giữa có nhiều răng, treo hai bên bằng lò xo gấp gắn vào neo, xen giữa là các răng cố định; khi đứng yên hai khe đều nhau, khi có gia tốc khối thử lệch sang một bên làm một phía khe hẹp lại và phía kia rộng ra
Cấu tạo răng lược và nguyên lý điện dung vi sai (hình tự vẽ, không theo tỉ lệ).
  • Khối thử: một tấm silic dày vài micromet, rộng vài trăm micromet, có hàng chục "răng" hai bên.
  • Lò xo gấp: các dầm silic mảnh uốn khúc nối khối thử với các điểm neo cố định trên đế, cho khối thử dịch theo một phương.
  • Răng cố định: xen kẽ với răng của khối thử, mỗi cặp là một tụ điện nhỏ. Mỗi răng của khối thử nằm giữa hai răng cố định nên tạo hai tụ C1 và C2.
  • Điện dung vi sai: khi khối thử lệch, một khe hẹp lại (C tăng) và khe kia rộng ra (C giảm). Mạch đo lấy hiệu C1 − C2, nhỏ cỡ phần nghìn pF, rồi khuếch đại và chuyển đổi số. Cách đo vi sai triệt bớt ảnh hưởng nhiệt độ và nhiễu chung.
  • Ba trục X, Y, Z dùng ba cấu trúc riêng (trục Z thường là tấm bập bênh lệch tâm đo khoảng cách tới đế).

3. Chế tạo bằng vi cơ bề mặt

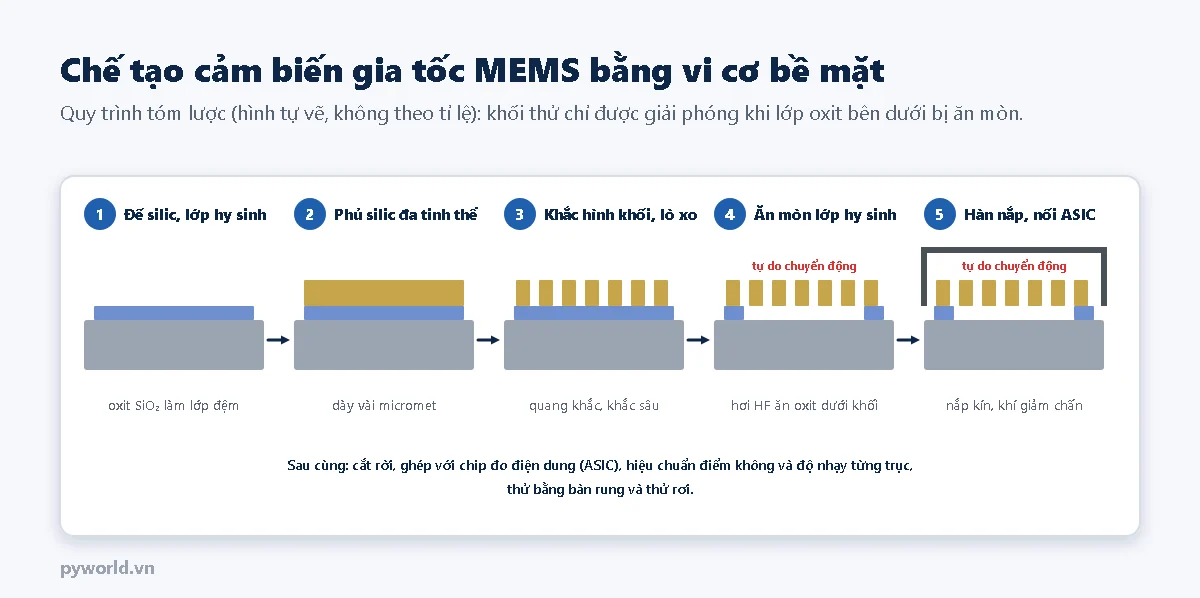

Năm bước chế tạo cảm biến gia tốc MEMS bằng vi cơ bề mặt: đế silic phủ lớp oxit hy sinh, phủ silic đa tinh thể dày vài micromet, quang khắc và khắc sâu tạo khối thử và lò xo, ăn mòn lớp oxit bên dưới bằng hơi HF để khối thử tự do chuyển động, hàn nắp kín và nối với chip ASIC
Quy trình vi cơ bề mặt tóm lược (hình tự vẽ, không theo tỉ lệ).
  1. Lớp hy sinh: trên đế silic, phủ một lớp oxit silic. Lớp này chỉ để "đỡ" kết cấu trong lúc chế tạo và sẽ bị loại bỏ.
  2. Lớp kết cấu: phủ silic đa tinh thể (hoặc dùng tấm silic trên lớp cách điện) dày vài đến vài chục micromet.
  3. Tạo hình: quang khắc rồi khắc sâu bằng plasma để tạo khối thử, răng lược, lò xo và điểm neo.
  4. Giải phóng: hơi axit HF đi qua các lỗ nhỏ trên khối thử, ăn mòn lớp oxit bên dưới. Khối thử và lò xo chỉ còn bám vào đế ở các điểm neo, tự do chuyển động. Đây là bước quyết định: nếu khối thử dính xuống đế do sức căng bề mặt thì chip hỏng.
  5. Đóng nắp: hàn một tấm nắp silic lên trên ở cấp tấm wafer, bên trong là khí ở áp suất chọn trước để tạo giảm chấn.
  6. Ghép ASIC và hiệu chuẩn: cắt rời, đặt cạnh (hoặc chồng lên) chip mạch đo, đóng vỏ nhựa; đo và ghi hệ số bù điểm không, độ nhạy từng trục bằng bàn quay, bàn rung.

4. Cảm biến gia tốc áp điện và các loại khác

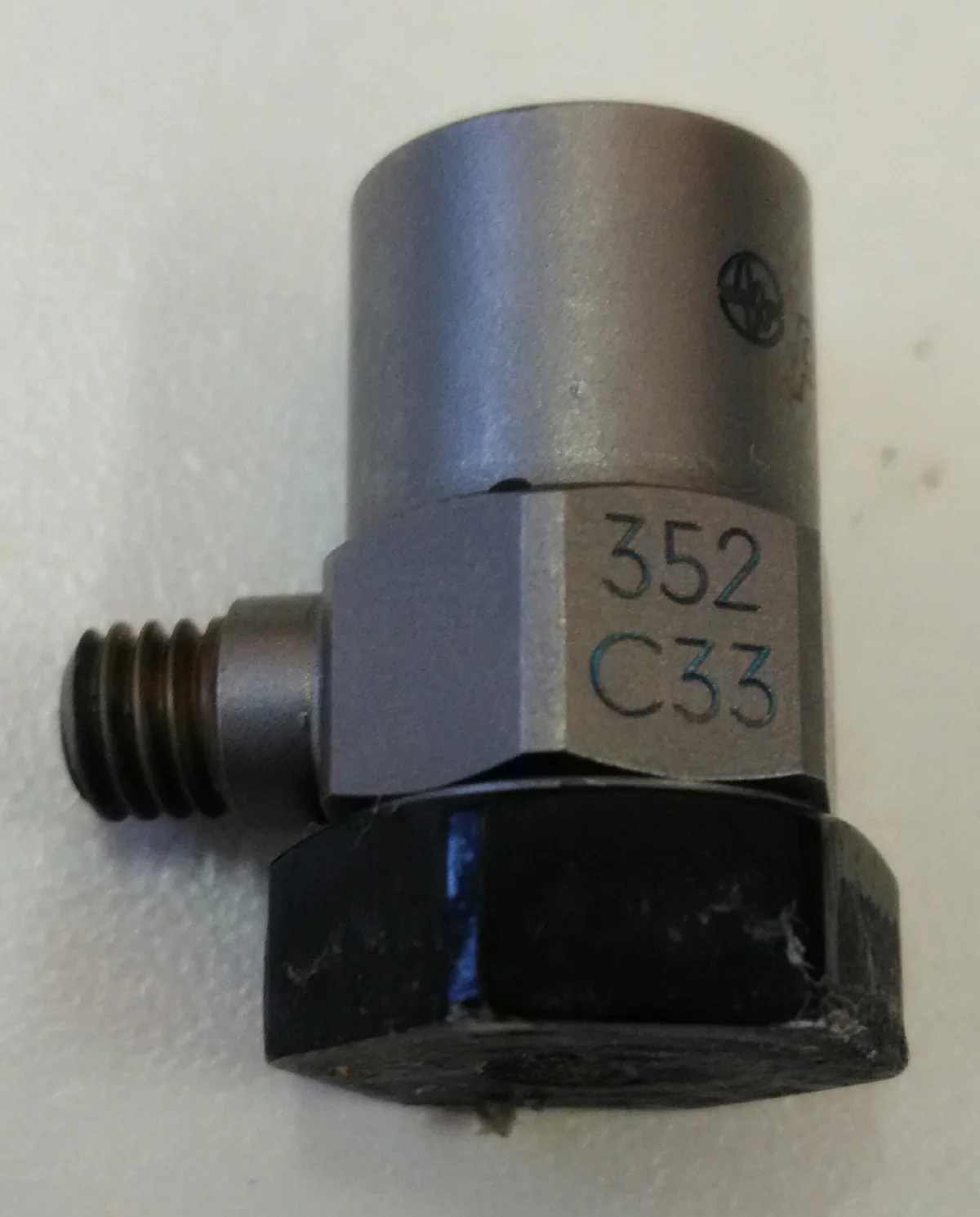

Cảm biến gia tốc áp điện bằng thép không gỉ hình trụ nhỏ, đế lục giác có ren để bắt vào máy, mặt bên khắc số hiệu
Cảm biến gia tốc áp điện công nghiệp, bắt vào máy bằng vít cấy ở đế. Ảnh: Matheusbrf, CC BY-SA 4.0, Wikimedia Commons, đã thu nhỏ.

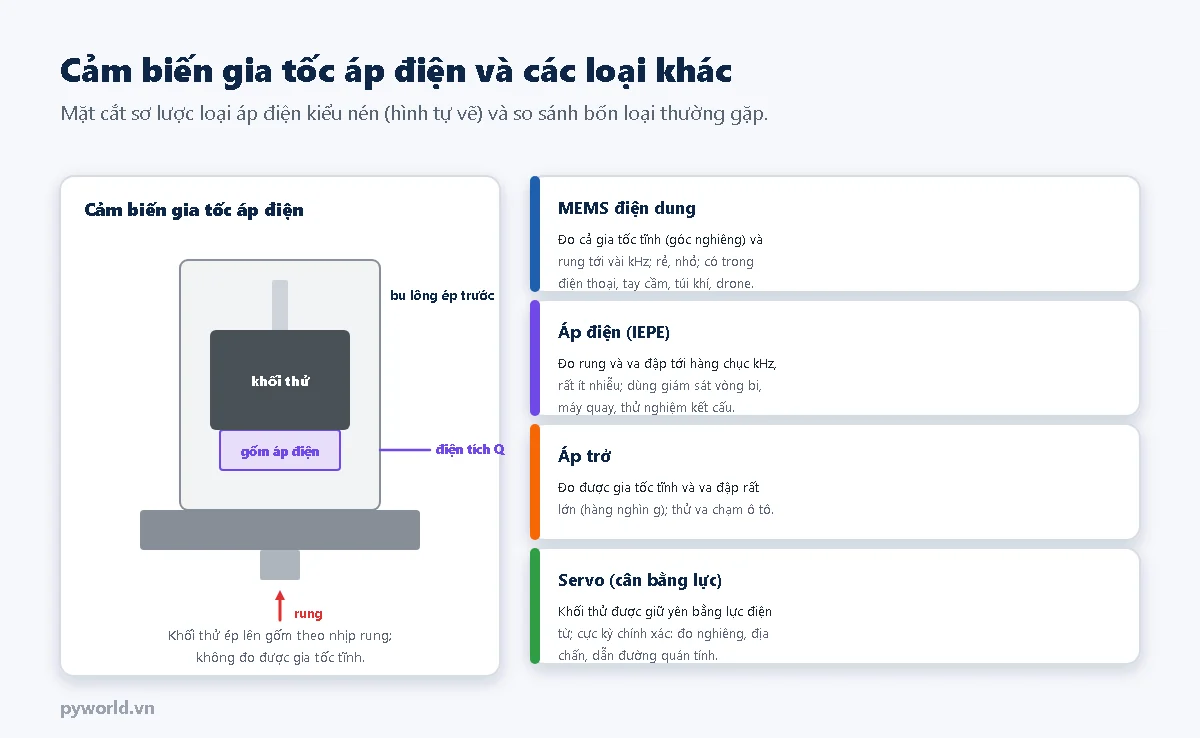

Mặt cắt cảm biến gia tốc áp điện kiểu nén: đế, phần tử gốm áp điện, khối thử và bu lông ép trước bên trong vỏ, điện tích Q lấy ra từ gốm; bên phải là bốn thẻ so sánh MEMS điện dung, áp điện IEPE, áp trở và servo cân bằng lực
Cảm biến gia tốc áp điện kiểu nén và so sánh bốn loại (hình tự vẽ).
  • Áp điện: khối thử đè lên một phần tử gốm áp điện (hoặc thạch anh), được ép trước bằng bu lông. Khi rung, lực quán tính của khối thử thay đổi và gốm sinh ra điện tích tỉ lệ với gia tốc. Rất cứng nên tần số riêng cao, đo rung tới hàng chục kHz với nhiễu rất thấp. Loại IEPE có sẵn mạch khuếch đại bên trong, nuôi bằng nguồn dòng không đổi qua chính dây tín hiệu. Không đo được gia tốc tĩnh (không đo được góc nghiêng). Bài cảm biến gia tốc áp điện RION PV-90B giải thích loại ngõ ra điện tích.
  • Áp trở: các điện trở trên dầm silic treo khối thử; đo được cả gia tốc tĩnh và va đập rất lớn, dùng trong thử va chạm ô tô.
  • Servo (cân bằng lực): khối thử được giữ ở giữa bằng lực điện từ; dòng điện cần dùng tỉ lệ với gia tốc. Rất chính xác, dùng trong đo nghiêng chính xác, địa chấn, dẫn đường quán tính.

5. Đo góc nghiêng bằng gia tốc trọng trường

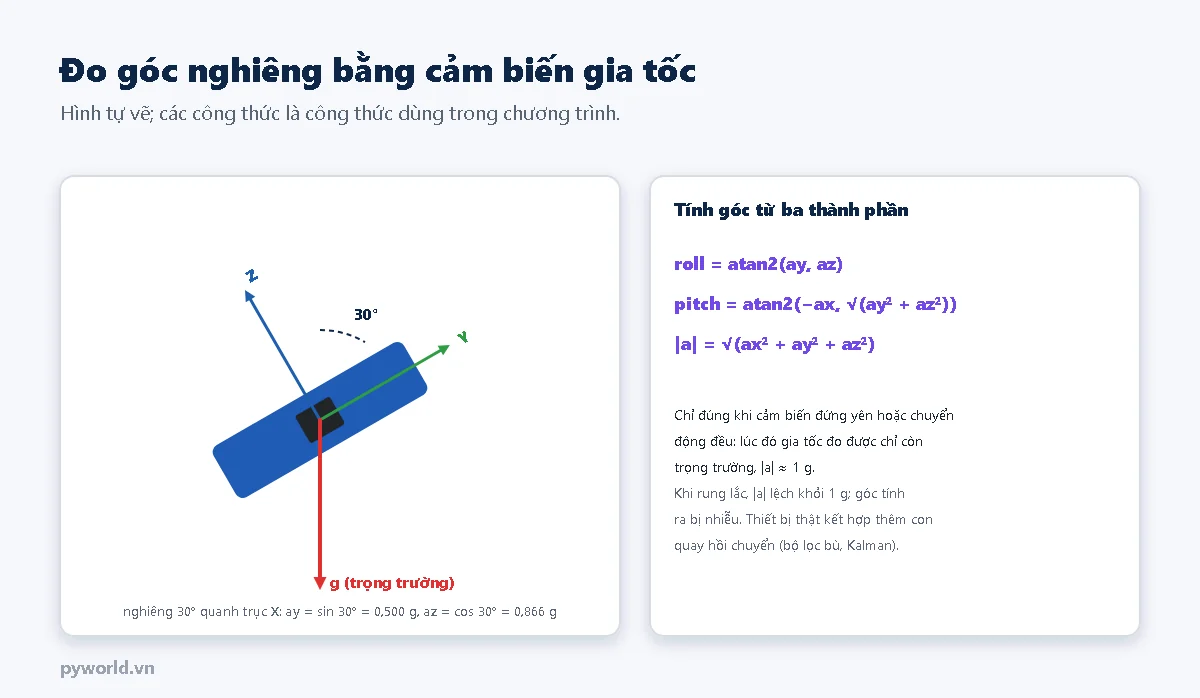

Module cảm biến nghiêng 30 độ so với phương ngang, các trục Y và Z của cảm biến và vectơ trọng trường g hướng thẳng xuống; công thức roll bằng atan2 của ay và az, pitch bằng atan2 của trừ ax và căn bậc hai ay bình cộng az bình, độ lớn gia tốc
Góc nghiêng suy ra từ ba thành phần của trọng trường (hình tự vẽ).

Khi cảm biến đứng yên, gia tốc đo được chỉ là trọng trường 1 g, chia ra ba trục theo hướng của cảm biến. Nghiêng 30° quanh trục X thì trục Y đọc sin 30° = 0,5 g và trục Z đọc cos 30° ≈ 0,866 g. Từ đó: roll = atan2(ay, az), pitch = atan2(−ax, √(ay² + az²)). Cách này chỉ đúng khi cảm biến không bị rung lắc hay tăng tốc; lúc đó độ lớn √(ax² + ay² + az²) khác 1 g và góc tính ra bị sai. Thiết bị thật (drone, gimbal) kết hợp thêm con quay hồi chuyển bằng bộ lọc bù hoặc bộ lọc Kalman.

6. Thực hành: đọc MPU-6050 bằng ESP32

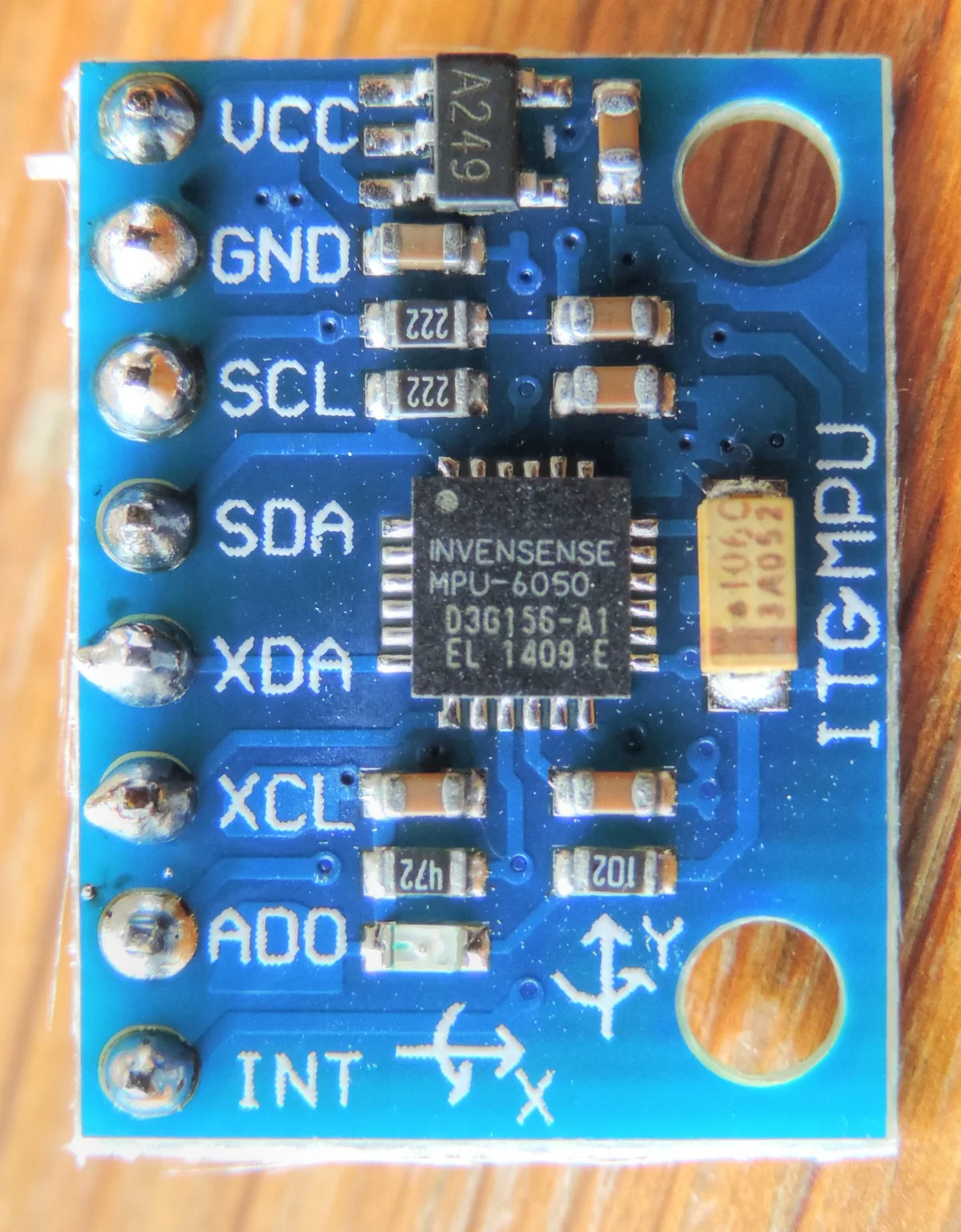

Module GY-521 màu xanh dương với chip MPU-6050 ở giữa, hàng chân VCC, GND, SCL, SDA, XDA, XCL, AD0, INT và ký hiệu trục X, Y in trên mạch
Module GY-521 gắn chip MPU-6050 (gia tốc 3 trục và con quay 3 trục). Ảnh: Nevit Dilmen, CC BY-SA 3.0, Wikimedia Commons, đã thu nhỏ.

Linh kiện

Sơ đồ nối

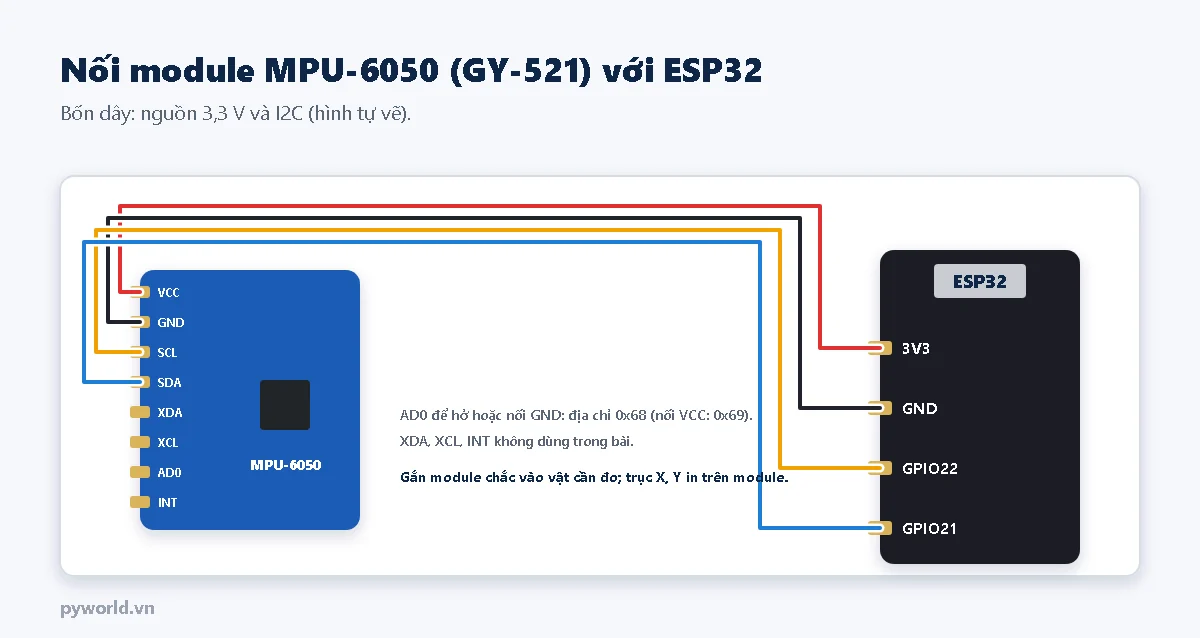

Sơ đồ nối module MPU-6050 GY-521 với ESP32: VCC vào 3V3, GND vào GND, SCL vào GPIO22, SDA vào GPIO21; chân AD0 để hở hoặc nối GND cho địa chỉ 0x68
Sơ đồ nối module MPU-6050 với ESP32 (hình tự vẽ).
GY-521ESP32
VCC, GND3V3, GND
SDA, SCLGPIO21, GPIO22
AD0Để hở hoặc GND (địa chỉ 0x68)

Chương trình

Chương trình chỉ dùng thư viện Wire: đánh thức chip (mặc định ở chế độ ngủ), chọn thang ±2 g, rồi mỗi 200 ms đọc 8 byte từ thanh ghi 0x3B (gia tốc X, Y, Z và nhiệt độ).

/*
  PYWORLD.VN - Cảm biến gia tốc MEMS MPU-6050 với ESP32: đọc thanh ghi bằng Wire, tính góc nghiêng và phát hiện rung lắc
  MPU-6050 (module GY-521): VCC = 3V3, GND = GND, SDA = GPIO21, SCL = GPIO22, AD0 để hở hoặc nối GND (địa chỉ 0x68)
  Thang đo ±2 g: 16384 đơn vị mỗi g; góc nghiêng tính từ hướng của gia tốc trọng trường
*/

#include <Wire.h>
#include <math.h>

#define CHAN_SDA 21
#define CHAN_SCL 22

const uint8_t DIA_CHI_MPU = 0x68;
const uint8_t TG_PWR_MGMT_1 = 0x6B;    // Ghi 0 để đánh thức chip (mặc định đang ngủ)
const uint8_t TG_ACCEL_CONFIG = 0x1C;  // Bit 4:3 chọn thang đo: 0 = ±2 g
const uint8_t TG_ACCEL_XOUT_H = 0x3B;  // 6 byte gia tốc X, Y, Z, rồi 2 byte nhiệt độ
const float DON_VI_MOI_G = 16384.0;
const float NGUONG_RUNG_G = 0.35;      // |a| lệch khỏi 1 g quá mức này: đang rung lắc hoặc va chạm

bool ghiThanhGhi(uint8_t thanhGhi, uint8_t giaTri) {
  Wire.beginTransmission(DIA_CHI_MPU);
  Wire.write(thanhGhi);
  Wire.write(giaTri);
  return Wire.endTransmission() == 0;
}

bool docGiaToc(float *ax, float *ay, float *az, float *nhietDo) {
  Wire.beginTransmission(DIA_CHI_MPU);
  Wire.write(TG_ACCEL_XOUT_H);
  if (Wire.endTransmission(false) != 0 || Wire.requestFrom(DIA_CHI_MPU, (uint8_t)8) != 8) {
    return false;
  }
  int16_t raw[4];
  for (int i = 0; i < 4; i++) {
    uint8_t cao = Wire.read();                                 // Byte cao trước
    uint8_t thap = Wire.read();
    raw[i] = (int16_t)((cao << 8) | thap);
  }
  *ax = raw[0] / DON_VI_MOI_G;
  *ay = raw[1] / DON_VI_MOI_G;
  *az = raw[2] / DON_VI_MOI_G;
  *nhietDo = raw[3] / 340.0f + 36.53f;                       // Công thức nhiệt độ trong tài liệu thanh ghi
  return true;
}

void setup() {
  Serial.begin(115200);
  Wire.begin(CHAN_SDA, CHAN_SCL, 400000);
  if (!ghiThanhGhi(TG_PWR_MGMT_1, 0x00) || !ghiThanhGhi(TG_ACCEL_CONFIG, 0x00)) {
    Serial.println("\nKhong thay MPU-6050 o dia chi 0x68: kiem tra day SDA, SCL va nguon");
  } else {
    Serial.println("\nMPU-6050: thang do +/-2 g, goc nghieng va phat hien rung");
  }
}

void loop() {
  float ax, ay, az, t;
  if (!docGiaToc(&ax, &ay, &az, &t)) {
    Serial.println("Khong doc duoc MPU-6050");
    delay(1000);
    return;
  }
  float doLon = sqrtf(ax * ax + ay * ay + az * az);
  // Khi đứng yên, cảm biến chỉ chịu trọng trường: góc nghiêng suy ra từ tỉ lệ ba thành phần
  float gocRoll = atan2f(ay, az) * 180.0f / PI;
  float gocPitch = atan2f(-ax, sqrtf(ay * ay + az * az)) * 180.0f / PI;
  const char *trangThai = fabsf(doLon - 1.0f) > NGUONG_RUNG_G ? "RUNG LAC" : "on dinh";
  Serial.printf("ax %+.3f | ay %+.3f | az %+.3f g | |a| %.3f g | roll %+6.1f | pitch %+6.1f | %s\n",
                ax, ay, az, doLon, gocRoll, gocPitch, trangThai);
  delay(200);
}

Giải thích

  • Mỗi giá trị là số nguyên có dấu 16 bit, byte cao trước. Ở thang ±2 g, 16384 đơn vị là 1 g.
  • Ghi 0 vào thanh ghi 0x6B (PWR_MGMT_1) để tắt chế độ ngủ; ghi 0 vào 0x1C (ACCEL_CONFIG) để chọn ±2 g. Thang ±4, ±8, ±16 g ứng với giá trị 0x08, 0x10, 0x18 và độ nhạy 8192, 4096, 2048 đơn vị/g.
  • Độ lớn gia tốc lệch khỏi 1 g quá 0,35 g thì báo "RUNG LAC".

Kết quả mong đợi

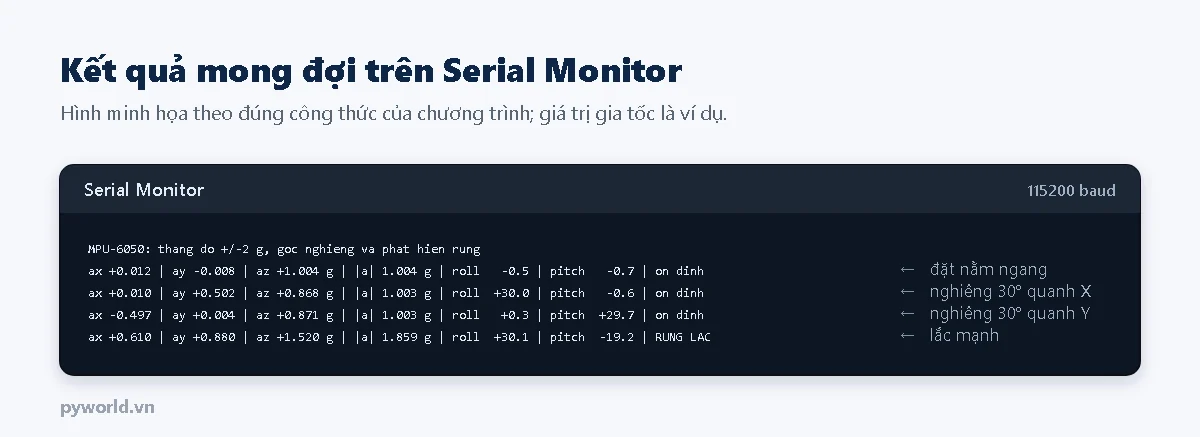

Hình minh họa Serial Monitor đọc MPU-6050 bằng ESP32: gia tốc ba trục theo g, độ lớn, góc roll và pitch; nằm ngang góc gần 0, nghiêng 30 độ quanh X roll khoảng 30, nghiêng quanh Y pitch khoảng 30, lắc mạnh báo rung lắc
Kết quả mong đợi trên Serial Monitor (hình minh họa; giá trị gia tốc là ví dụ).

Khi đặt nằm ngang, số đọc thường lệch khỏi 0 g và 1 g vài phần trăm do sai số điểm không của từng chip. Muốn chính xác hơn, đặt cảm biến ở sáu hướng (mỗi trục hướng lên và xuống), ghi giá trị lớn nhất, nhỏ nhất của từng trục rồi tính điểm không và hệ số cho từng trục.

7. Xử lý lỗi thường gặp

Hiện tượngNguyên nhân thường gặpCách xử lý
"Khong thay MPU-6050"Sai địa chỉ (AD0 nối VCC là 0x69), sai chânChạy chương trình quét I2C
Mọi giá trị đều bằng 0Chip vẫn đang ngủKiểm tra lệnh ghi 0x6B thành công khi khởi động
Góc nghiêng dao động khi máy chạyRung từ động cơ lẫn vàoLấy trung bình, bật bộ lọc thông thấp trong chip (thanh ghi 0x1A), gắn đệm cao su
Góc lệch vài độ khi nằm ngangSai số điểm không; module gắn không phẳngHiệu chuẩn sáu hướng, trừ góc lệch lắp đặt
Số đọc kẹt ở ±2 g khi va đậpVượt thang đoChọn thang ±8 g hoặc ±16 g
