Sai số Abbe, sai số cosin và giãn nở nhiệt khi đo chuyển vị, kích thước: cách tính và cách giảm

Ba nguồn sai số có ở mọi phép đo kích thước: sai số Abbe khi đường đo lệch thang đo, sai số cosin khi trục đo lệch chuyển động, giãn nở nhiệt; cách tính, ví dụ ngân sách và quy tắc bố trí.

Một dụng cụ đo chiều dài đã hiệu chuẩn tốt vẫn có thể cho kết quả sai vài micromét chỉ vì cách bố trí phép đo: đường đo lệch khỏi thang đo, trục đo không song song với chuyển động, chi tiết ấm hơn chuẩn một chút. Ba nguồn sai số này, sai số Abbe, sai số cosin và giãn nở nhiệt, xuất hiện ở mọi phép đo chuyển vị và kích thước, từ thước cặp tới máy đo tọa độ và giao thoa kế laser. Bài này giải thích từng loại, cách tính độ lớn, cách nhận ra và cách bố trí phép đo để giảm chúng, kèm một ví dụ ngân sách độ không đảm bảo.

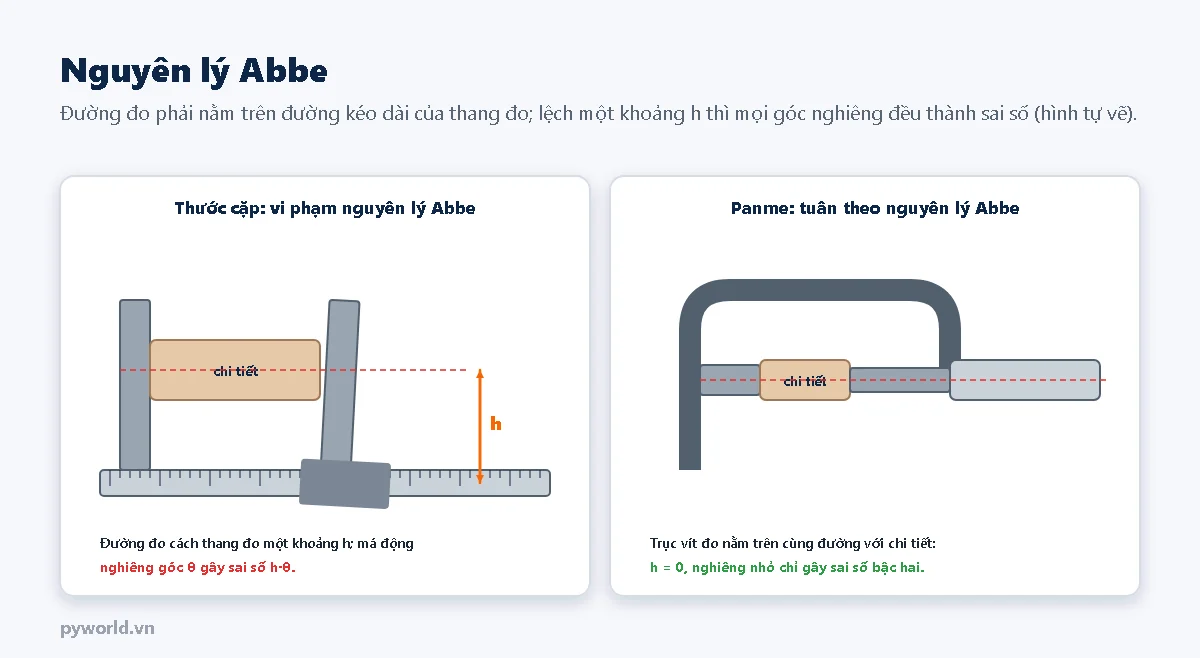

1. Nguyên lý Abbe

Ernst Abbe phát biểu: muốn đo chính xác, chi tiết phải nằm trên đường kéo dài của thang đo. Nếu đường đo cách thang đo một khoảng h, mọi góc nghiêng θ của bộ phận trượt (do khe hở dẫn hướng, lực đo, mòn) sẽ thành sai số bậc một:

Sai số Abbe = h · tan θ ≈ h · θ

• Thước cặp: má đo cách thang đo vài chục milimét, nên nhạy với khe hở của con trượt và lực bóp tay.
• Panme: trục vít đo trùng đường đo, góc nghiêng nhỏ chỉ gây sai số bậc hai, nên chính xác hơn thước cặp cùng độ phân giải.
• Máy đo một trục, máy so sánh căn mẫu được thiết kế để đầu đo nằm trên trục thang đo. Máy đo tọa độ, máy công cụ không thể tuân thủ hoàn toàn, nên phải bù sai số góc của các trục.

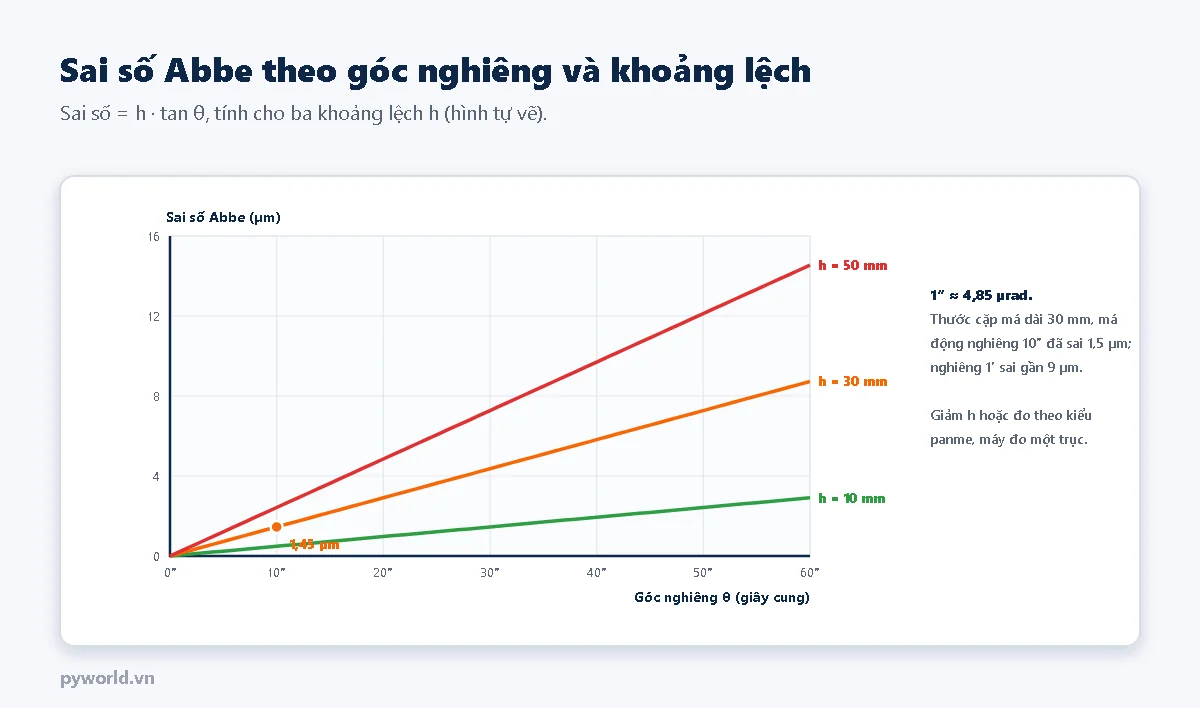

2. Sai số Abbe lớn đến đâu

Một giây cung chỉ khoảng 4,85 µrad, nhưng nhân với khoảng lệch 30 mm của má thước cặp, góc 10″ đã cho 1,5 µm và góc 1′ cho gần 9 µm. Trên máy công cụ, khoảng lệch giữa thước quang và dao cắt có thể tới hàng trăm milimét; một sai số góc của bàn trượt 5″ trên khoảng lệch 300 mm đã là 7 µm. Đây là lý do khi kiểm máy bằng giao thoa laser, chùm laser phải đặt càng gần đường gia công càng tốt.

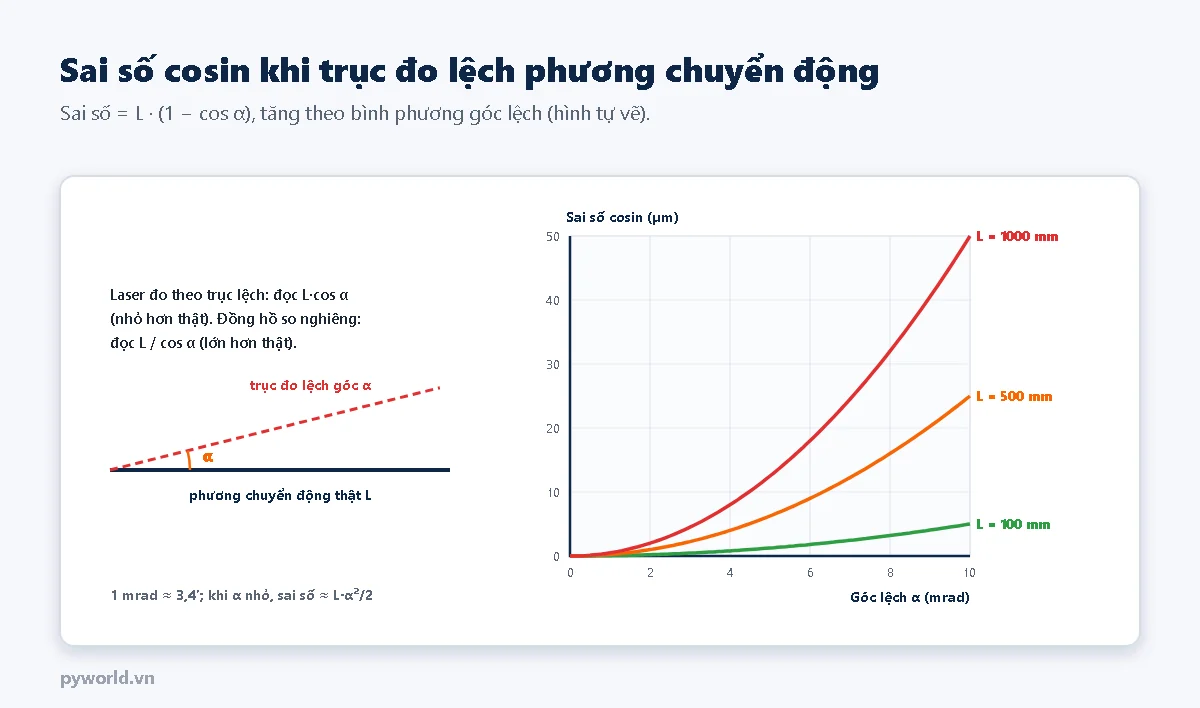

3. Sai số cosin

Khi trục đo lệch một góc α so với phương chuyển động, phép đo cho hình chiếu thay vì chiều dài thật:

Sai số cosin = L · (1 − cos α) ≈ L · α² / 2

• Giao thoa kế laser, thước dây, cảm biến kéo dây căn lệch: đọc L·cos α, nhỏ hơn thật. Lệch 1 mrad (khoảng 3,4′) trên 1 m chỉ sai 0,5 µm, nhưng lệch 5 mrad sai 12,5 µm.
• Đồng hồ so, đầu đo tiếp xúc đặt nghiêng: đọc L/cos α, lớn hơn thật.
• Đồng hồ chân gạt: sai số cosin của chân gạt lớn hơn nhiều vì góc thường lớn (xem bài hiệu chuẩn đồng hồ so trong loạt).

Vì sai số tỉ lệ với bình phương góc, căn chỉnh giảm góc lệch đi một nửa thì sai số giảm bốn lần. Với giao thoa kế laser, cách căn là di chuyển gương phản xạ suốt hành trình và chỉnh tới khi vết laser không trôi trên ô ngắm.

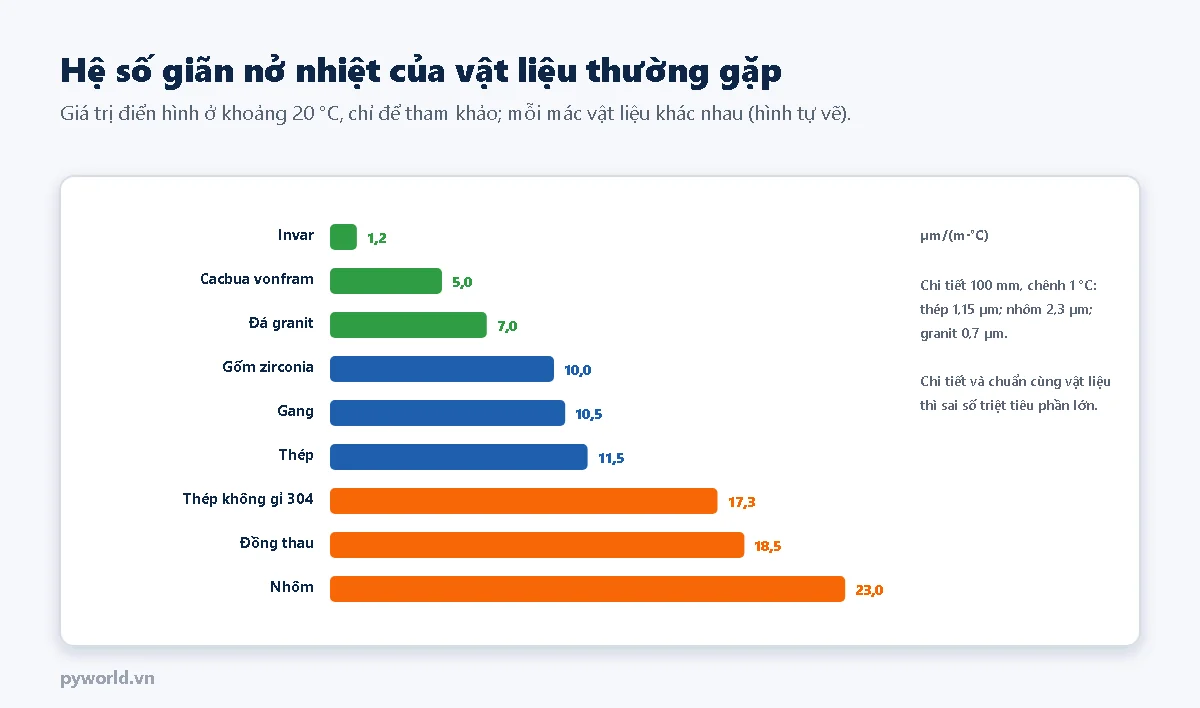

4. Giãn nở nhiệt

Kích thước theo quy định là kích thước ở 20 °C (ISO 1). Đo ở nhiệt độ khác, phải tính:

ΔL = L · (α_ct · (t_ct − 20) − α_c · (t_c − 20))

với α, t của chi tiết (ct) và của chuẩn hoặc thang đo (c). Ba tình huống:

• Cùng vật liệu, cùng nhiệt độ: hai số hạng gần triệt tiêu; chỉ còn phần do hệ số giãn nở không chắc chắn.
• Khác vật liệu (chi tiết nhôm, thang đo thép): sai số tỉ lệ với (α_ct − α_c) và độ lệch so với 20 °C; đo nhôm 100 mm ở 25 °C bằng dụng cụ thép sai khoảng 5,8 µm nếu không hiệu chính.
• Chênh nhiệt độ giữa chi tiết và chuẩn: nguy hiểm nhất, vì không triệt tiêu và khó biết chính xác. Chi tiết vừa gia công, cầm tay, nắng chiếu hay gió điều hòa thổi một phía đều gây chênh vài độ.

Ngoài ra, gradient nhiệt làm chi tiết dài và giá đo bị cong: khung máy đo nóng một phía sẽ nghiêng, sinh thêm sai số Abbe.

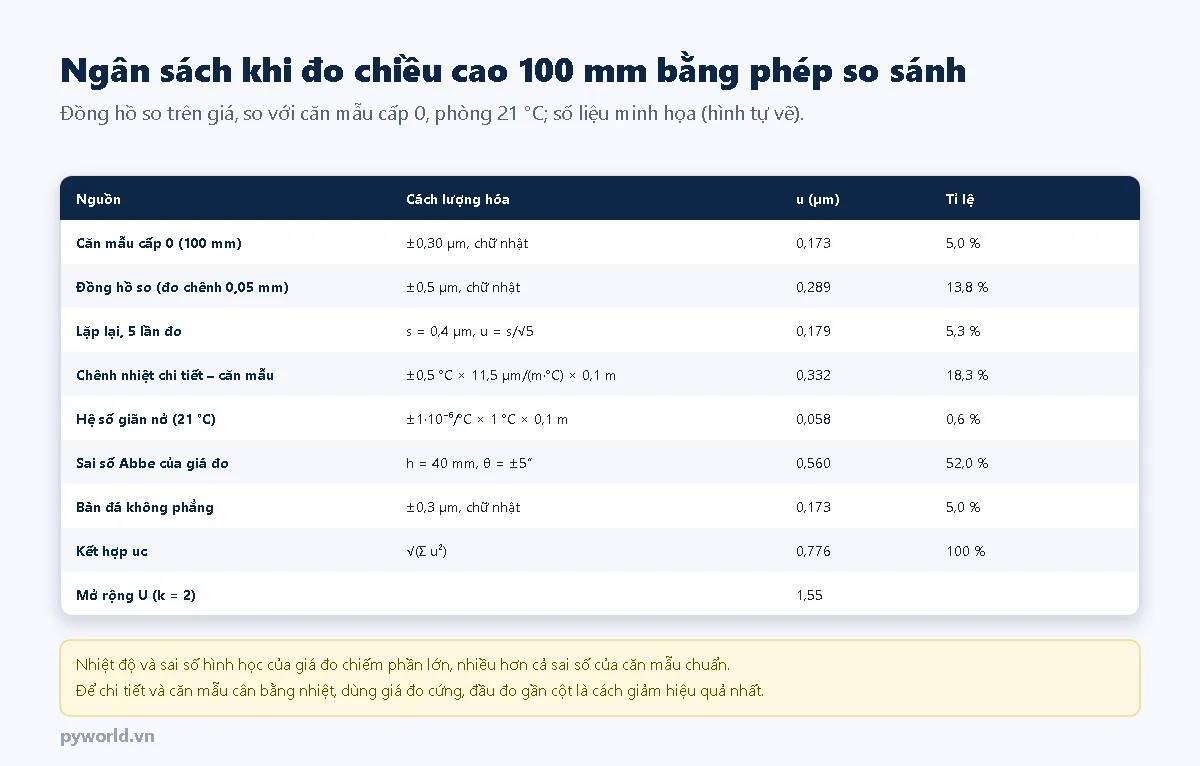

5. Ví dụ: ngân sách khi đo chiều cao 100 mm

Chi tiết thép cao 100 mm được đo bằng đồng hồ so trên giá, so với căn mẫu cấp 0 cùng danh nghĩa. Đồng hồ so chỉ đo chênh lệch nhỏ, căn mẫu chuẩn chỉ sai ±0,3 µm, vậy mà độ không đảm bảo mở rộng vẫn khoảng 1,6 µm. Hơn một nửa đến từ sai số Abbe của giá đo (đầu đo cách cột 40 mm, cần nghiêng ±5″ khi đổi vật), gần một phần năm từ chênh nhiệt độ giữa chi tiết và căn mẫu. Cách giảm hiệu quả nhất không phải mua căn mẫu tốt hơn mà là dùng giá đo cứng, đưa đầu đo sát cột, để chi tiết và căn mẫu nằm cạnh nhau trên bàn đá đủ lâu.

6. Quy tắc bố trí phép đo

• Đặt chi tiết trên đường kéo dài của thang đo; nếu không được, giữ khoảng lệch nhỏ nhất và dùng dẫn hướng ít khe hở.
• Căn trục đo song song với chuyển động; với giao thoa laser, căn trên toàn hành trình.
• Đo so sánh với chuẩn cùng vật liệu, cùng danh nghĩa, đặt cạnh nhau cho cân bằng nhiệt.
• Ghi nhiệt độ chi tiết và chuẩn; hiệu chính về 20 °C khi khác vật liệu hoặc khác nhiệt độ.
• Giữ lực đo nhỏ và không đổi; dùng giá đo cứng, cần ngắn.
• Đưa các nguồn này vào ngân sách độ không đảm bảo, không chỉ lấy độ chính xác của dụng cụ.

7. Những lỗi hay gặp
