Cách đấu jack Type-C tích hợp mạch sạc với pin 18650, Li-po: sơ đồ, đèn báo và lỗi thường gặp

Hướng dẫn đấu jack Type-C tích hợp mạch sạc với pin 18650 hoặc Li-po một cell: dây đỏ, dây đen nối vào đâu, tải nối thế nào, khi nào cần mạch bảo vệ, cách đọc đèn đỏ xanh và bảng tra lỗi thường gặp.

Jack Type-C tích hợp mạch sạc pin 1S chỉ có hai dây ra, nên việc đấu nối trông rất đơn giản. Phần dễ sai nằm ở chỗ khác: nối tải vào đâu, pin có cần mạch bảo vệ không, đầu cắm PH2.0 có đúng cực không và đọc đèn báo thế nào cho đúng.

Bài này hướng dẫn cách đấu jack sạc với pin 18650 hoặc pin Li-po một cell, thứ tự kiểm tra trước khi cắm sạc, ý nghĩa đèn báo và bảng tra lỗi thường gặp.

1. Cần chuẩn bị

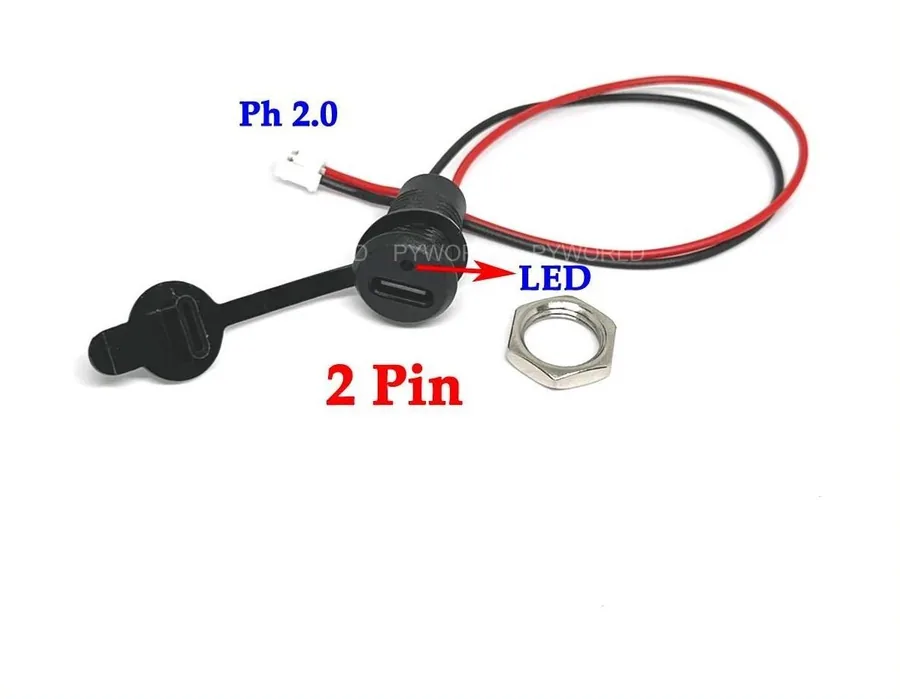

• Jack Type-C tròn tích hợp mạch sạc pin 1S, loại 2 dây.
• Một pin Li-ion hoặc Li-po một cell (3,7 V). Với pin 18650 nên dùng khay pin 18650 loại 1S để không phải hàn trực tiếp lên vỏ pin.
• Một công tắc cho tải và dây nối đủ tiết diện cho dòng của tải.
• Đồng hồ vạn năng để đo cực và điện áp pin.

2. Sơ đồ đấu cơ bản

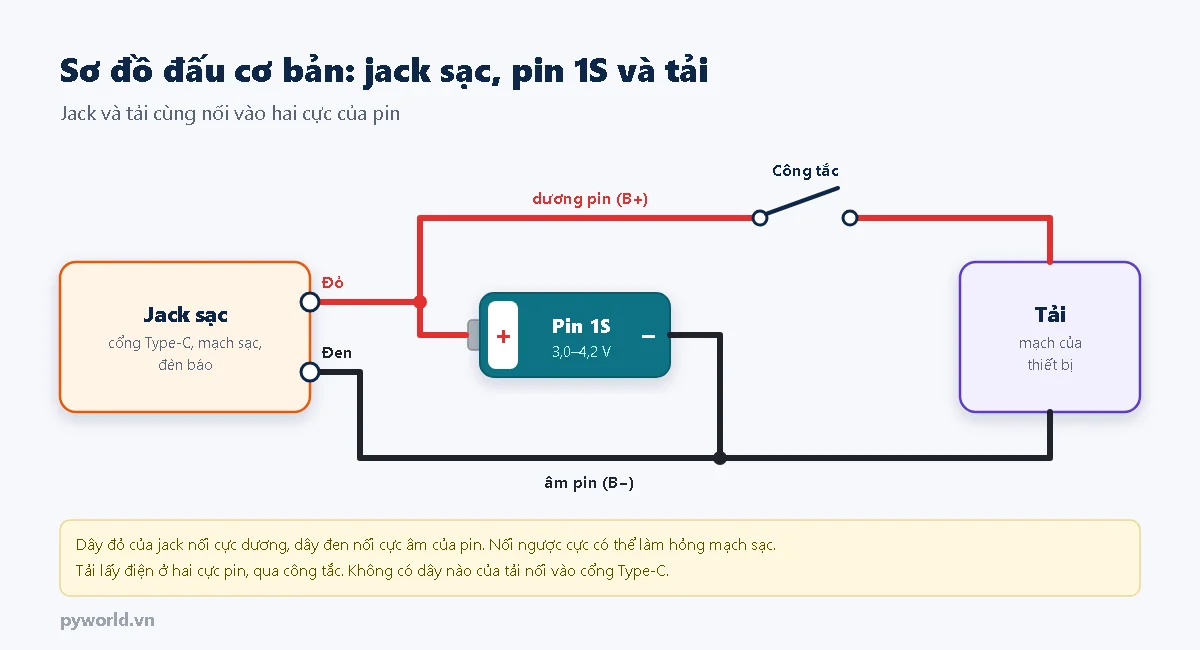

Jack và tải nối song song trên pin. Khi rút sạc, tải chạy bằng pin; khi cắm sạc, mạch sạc vừa nạp pin vừa nuôi tải.

3. Khi nào cần thêm mạch bảo vệ pin

Mạch sạc trong jack lo việc nạp và dừng ở 4,2 V. Nó không ngắt tải khi pin sắp cạn và không bảo vệ khi dây tải bị chập. Hai việc này do mạch bảo vệ pin 1S đảm nhận.

• Pin Li-po dạng túi có dây và nhiều pin 18650 loại "có mạch" đã gắn sẵn mạch bảo vệ: đấu như sơ đồ cơ bản.

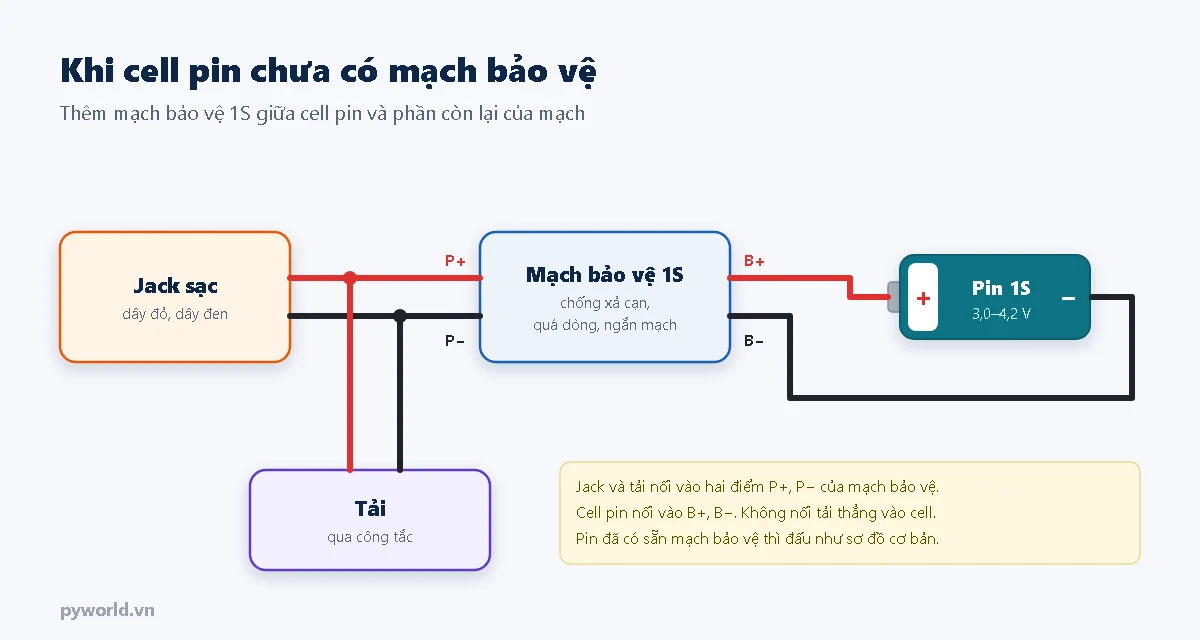

• Cell 18650 trần, không mạch: thêm mạch bảo vệ 1S giữa cell và phần còn lại, theo sơ đồ dưới.

Xả pin lithium xuống dưới khoảng 2,5–3,0 V làm pin chai nhanh và có thể không sạc lại được, nên thiết bị bật liên tục hoặc bỏ quên lâu ngày càng cần mạch bảo vệ.

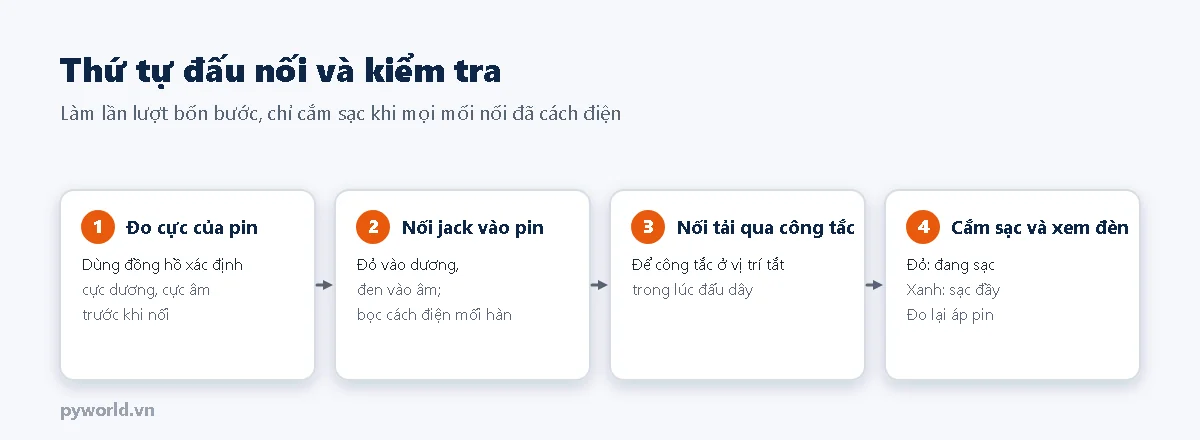

4. Thứ tự đấu nối và kiểm tra

1. Đo cực của pin. Đặt đồng hồ ở thang đo điện áp một chiều, que đỏ vào cực nghi là dương. Số đọc dương (3,0–4,2 V) là đúng cực. Pin đo được dưới 2,5 V là pin đã quá cạn, không nên sạc ở dòng 1 A.
2. Nối jack vào pin. Đỏ vào dương, đen vào âm. Hàn nhanh tay, bọc ống co nhiệt từng mối. Không để hai đầu dây pin chạm nhau trong lúc thao tác.
3. Nối tải qua công tắc, để công tắc ở vị trí tắt.
4. Cắm sạc. Đèn đỏ sáng là mạch đang nạp. Sau vài phút đo lại điện áp pin: số đọc tăng dần là mạch hoạt động đúng.

Lưu ý riêng cho đầu cắm PH2.0

Phiên bản bấm sẵn đầu PH2.0 cắm thẳng được vào mạch hoặc pin có đầu cùng loại. Tuy vậy, thứ tự cực dương và cực âm trên đầu PH2.0 không thống nhất giữa các nhà sản xuất pin. Trước khi cắm, đặt hai đầu cạnh nhau và đo: dây đỏ của jack phải thẳng hàng với cực dương của pin. Nếu ngược, đổi vị trí hai chân trong vỏ đầu cắm của một bên.

5. Đọc đèn báo

Đèn chỉ có nghĩa khi pin đã nối đúng. Chưa nối pin, hoặc mạch bảo vệ của pin đang ngắt, thì màu đèn không cho biết gì về pin.

6. Bảng tra lỗi thường gặp

Về lỗi sạc có cổng ra Type-C không cấp điện, xem bài jack Type-C cái và điện trở 5,1 kΩ ở CC1, CC2.

7. Câu hỏi thường gặp

Nối ngược cực pin thì sao?

Mạch sạc trong jack có thể hỏng ngay và pin bị xả qua mạch. Luôn đo cực trước khi nối, nhất là với đầu PH2.0.

Có lấy 5 V từ jack này cho mạch được không?

Không. Hai dây ra là ngõ sạc, điện áp theo pin. Mạch cần 5 V phải thêm mạch tăng áp sau pin.

Nối hai pin 18650 song song được không?

Được, miễn là hai pin cùng loại và có điện áp bằng nhau lúc nối. Mạch vẫn là 1S, chỉ sạc lâu hơn. Không nối hai pin nối tiếp vào jack này.

Có nên thêm cầu chì?

Nên. Một cầu chì trên dây dương của pin, đặt sát pin, bảo vệ được cả trường hợp dây bị chập trước mạch bảo vệ.

Dây ra của jack ngắn, nối dài được không?

Được. Dùng dây cùng cỡ hoặc to hơn và giữ đoạn nối ngắn vừa đủ; dây dài và nhỏ gây sụt áp làm mạch báo đầy sớm.

Cần tư vấn chọn jack sạc và cách đấu cho thiết bị đang làm, liên hệ PYWORLD qua số 0915703319.
