Jack Type-C tích hợp Mạch Sạc Pin 1S Li-ion / Li-po 5v 1A ( 5w ) có bảo vệ pin, đèn báo xanh đỏ ( sạc pin 1s )
Tổng quan sản phẩm
Jack Type-C gắn panel tích hợp mạch sạc pin là giải pháp gọn gàng và tiện lợi dành cho các thiết bị sử dụng pin 1S ( sạc 1 cell 3.7 V) như: mạch IoT, robot mini, đèn di động, loa Bluetooth, thiết bị đo, v.v...
Chỉ cần cấp nguồn 5 V từ máy tính hoặc adapter, mạch tự động sạc pin Li-ion/Li-po đến mức 4.2 V an toàn — không cần thêm bất kỳ mạch sạc nào nữa.
Thông số kỹ thuật chung
- Nguồn đầu vào: 5 V DC (qua cổng USB Type-C)
- Điện áp sạc: 4.2 V ± 1% (chuẩn pin 1 S)
- Dòng sạc: 1 A
- Tương thích: pin 18650, pin Li-po 3.7 V, pin 1 S dạng gói hoặc trụ
- Kích thước panel: 16–18 mm (tùy biến thể, có ren hoặc tai bắt vít)
- Chất liệu: nhựa cách điện, vỏ kim loại chống oxy hóa
- Cổng kết nối: USB Type-C (chuẩn C cắm thuận hai chiều)
- Chức năng bảo vệ: chống quá sạc, giới hạn điện áp 4.2 V, đèn LED báo sạc (tuỳ model)

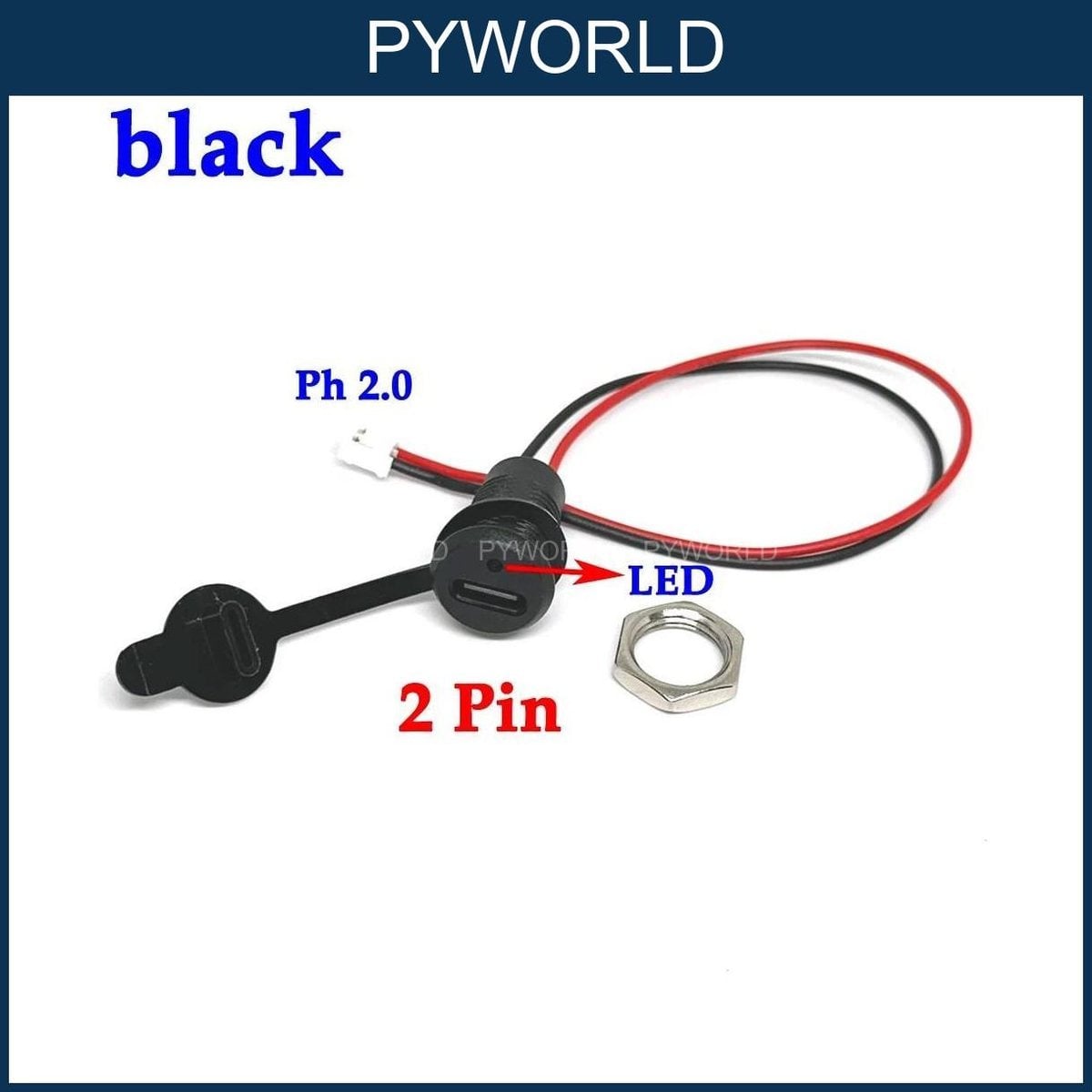

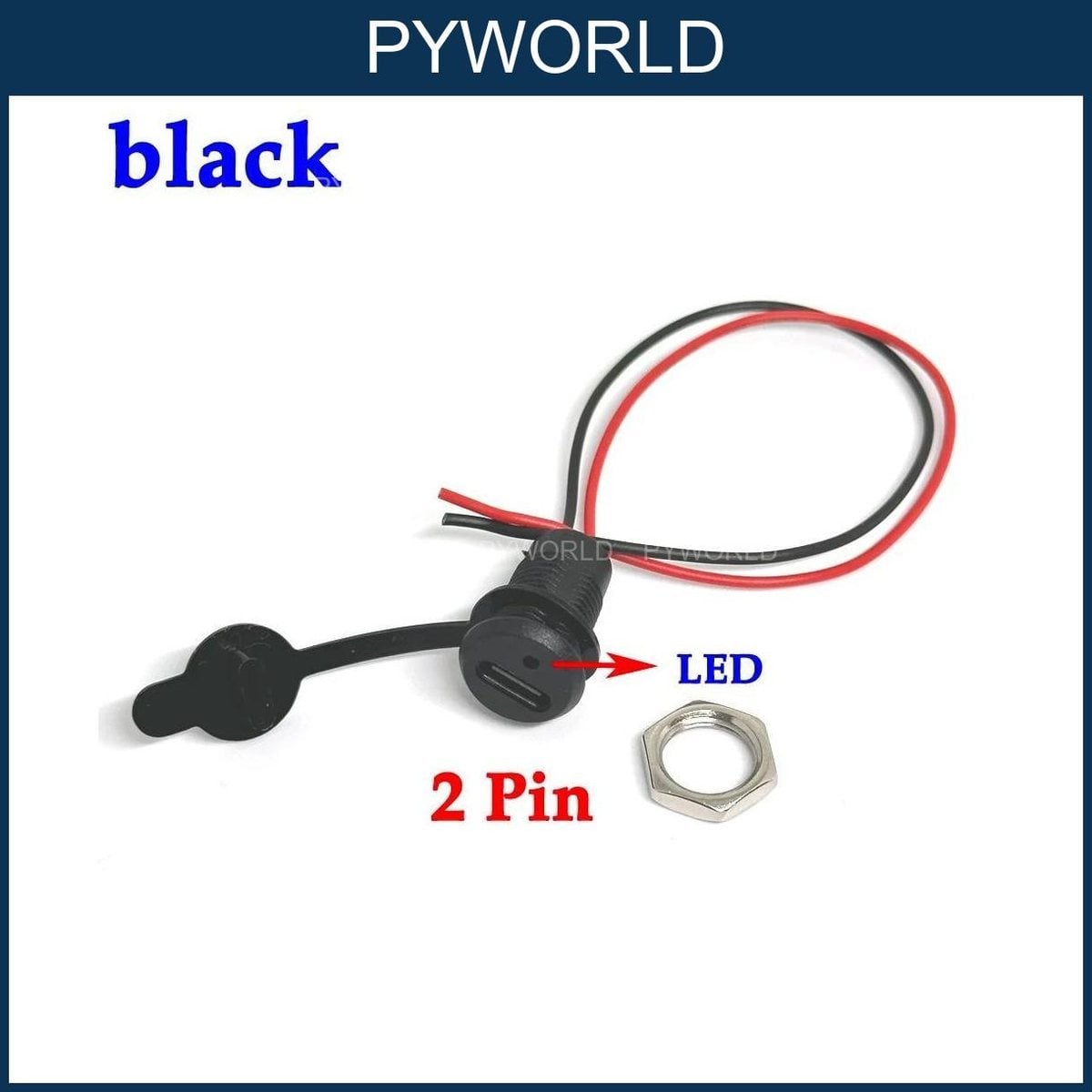

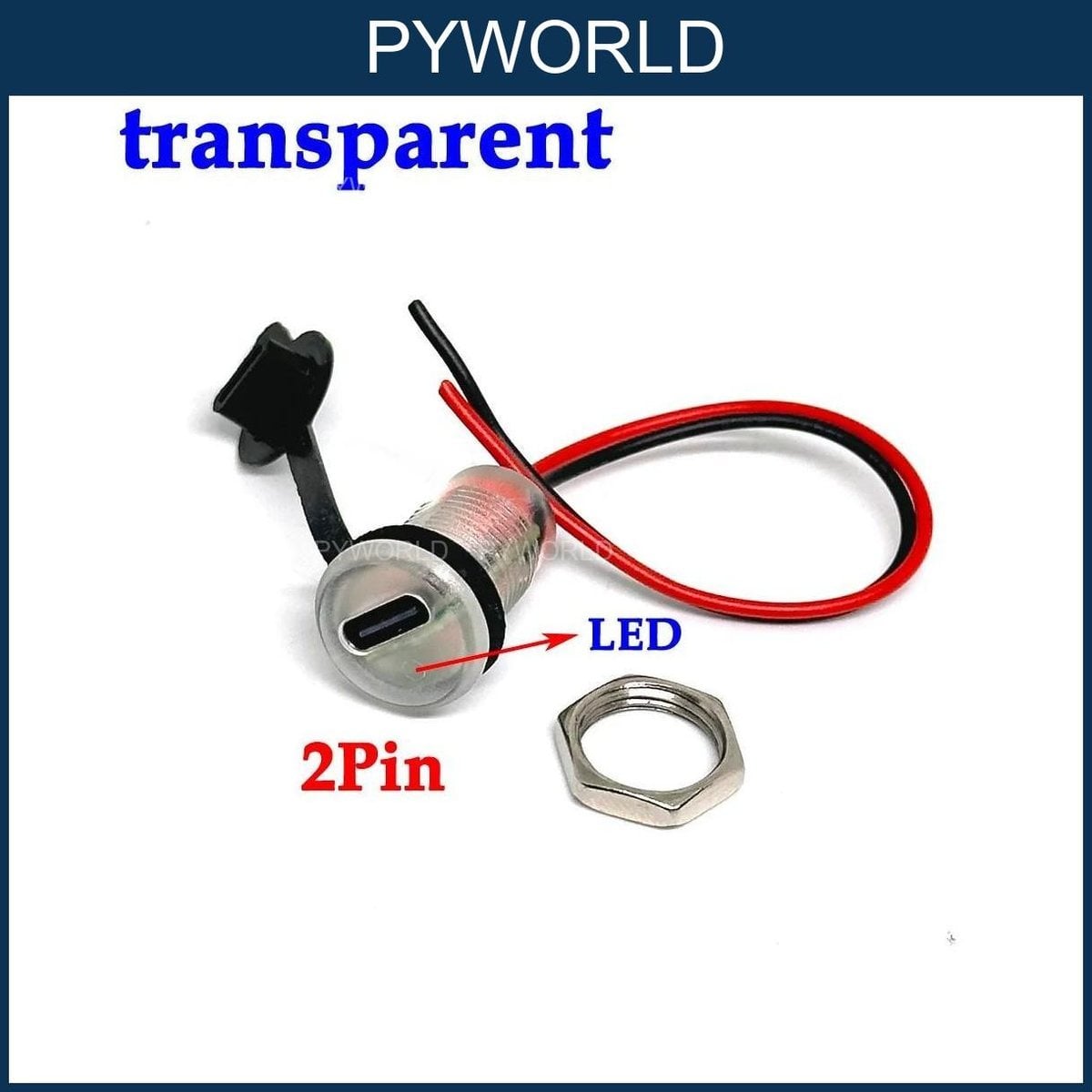

Biến thể 1 – Loại 2 dây có LED báo
Đặc điểm:
- Tích hợp IC sạc 1 S bên trong.
- Hai dây ra: V+ (4.2 V) và GND.
- Khi cấp nguồn 5 V từ cổng USB Type-C:
- Loại có LED báo: đèn đỏ khi đang sạc, xanh khi sạc đầy.
Ứng dụng
- Sạc trực tiếp pin 18650 hoặc pin Li-po 3.7 V.
- Dùng trong thiết bị mini, loa, tay cầm, bộ điều khiển, robot, v.v.
- Rất tiện để gắn lên vỏ nhựa, panel kim loại — chỉ cần khoan lỗ Ø12 mm.

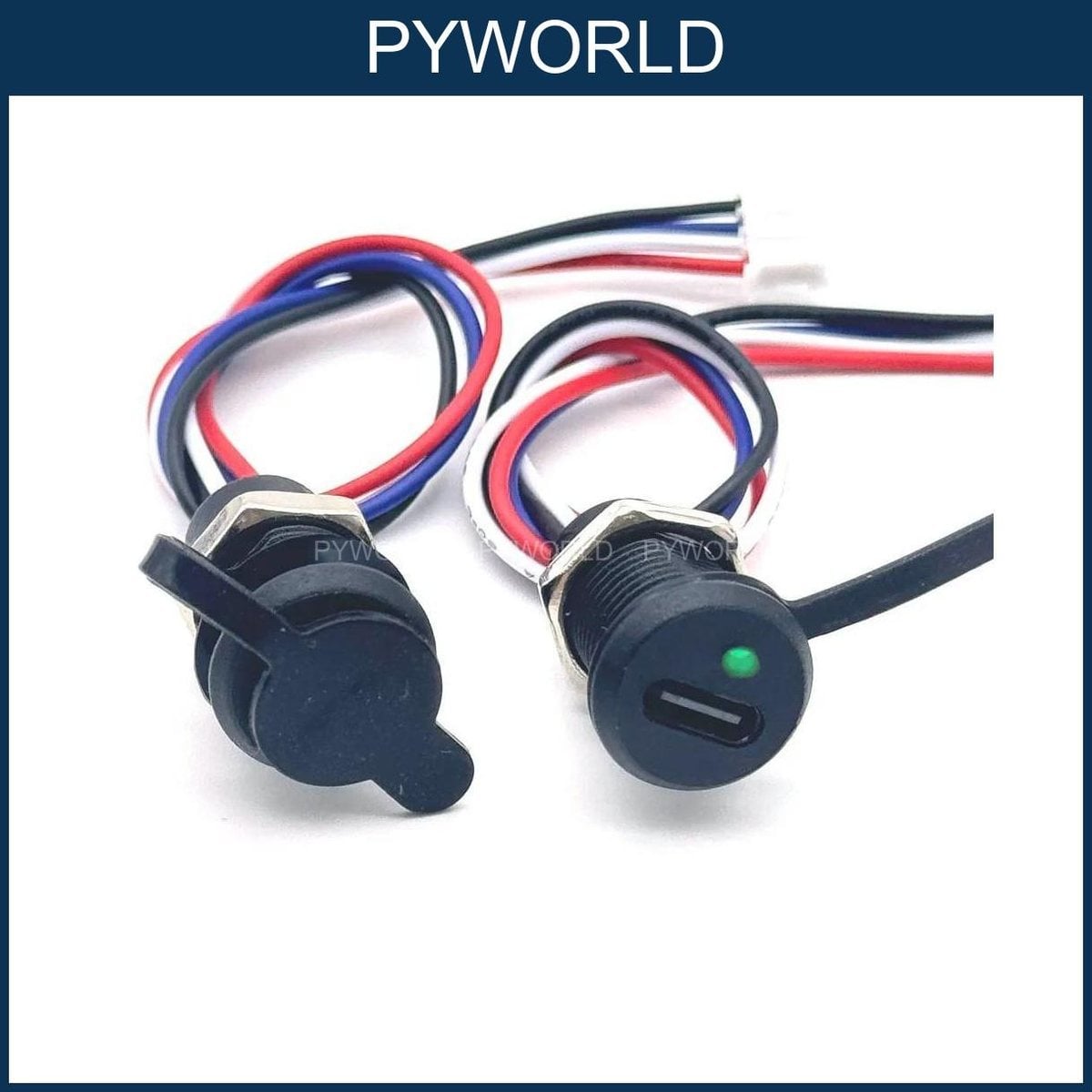

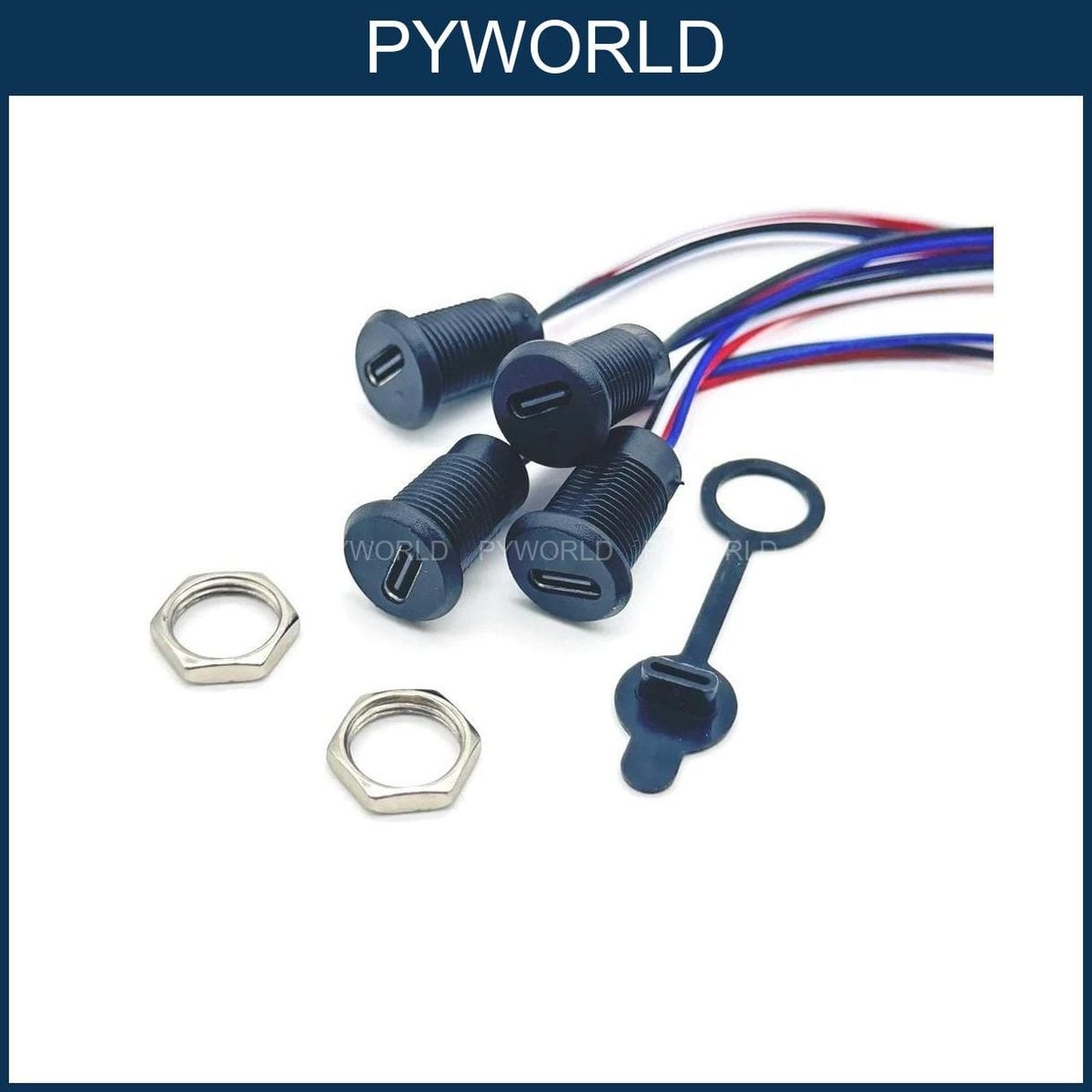

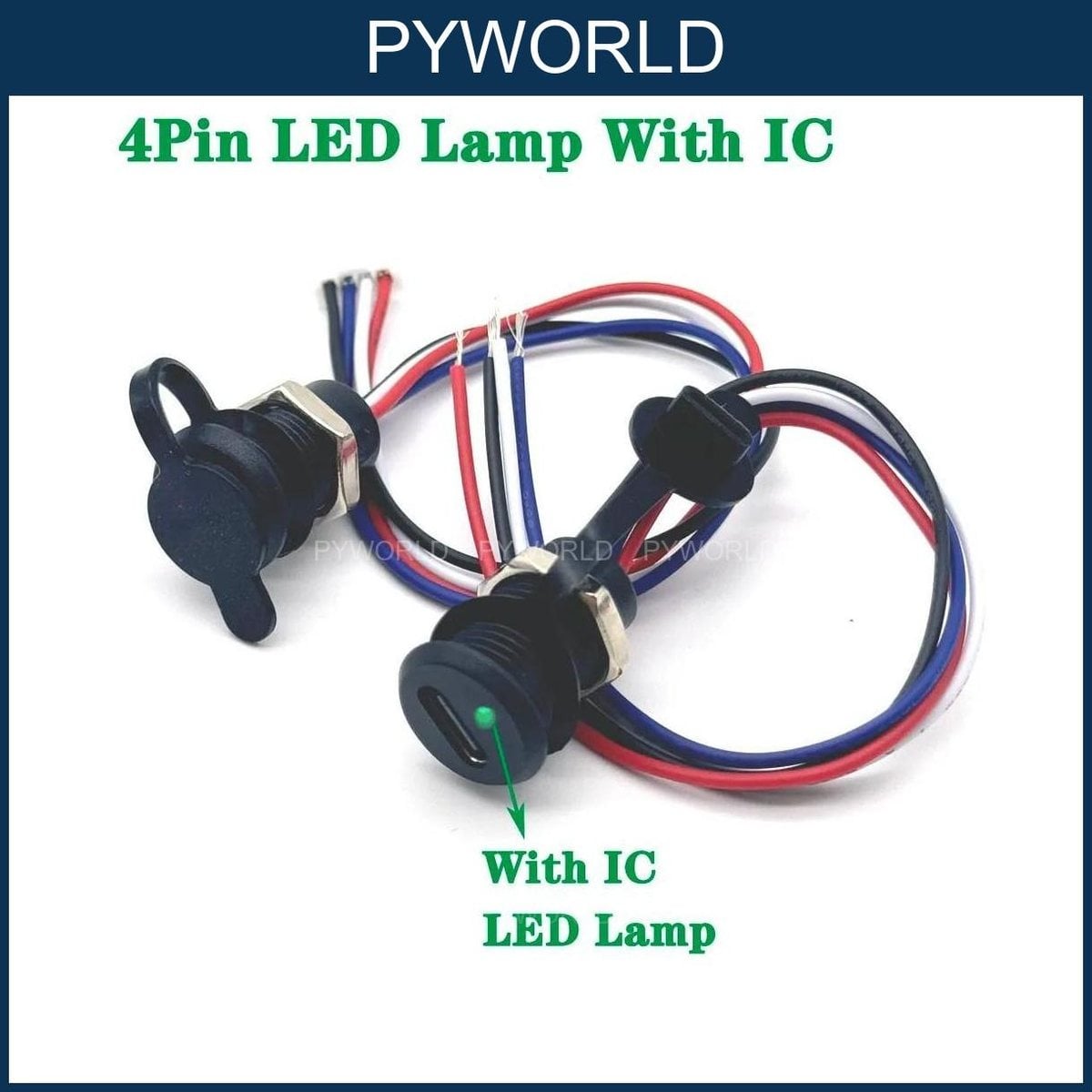

Biến thể 2 – Loại 4 dây (có D+ / D− hỗ trợ sạc và giao tiếp)
Đặc điểm nổi bật
- Gồm 4 chân:
- VBUS (+5 V)
- GND
- D+ / D−
- Ngoài chức năng sạc pin 1S như loại 2 dây, loại này còn có đường dữ liệu D+/D−, dùng để:
- Giao tiếp USB với vi điều khiển (ESP32, STM32, Arduino, v.v.)
- Tương thích sạc nhanh (Quick Charge / USB-PD) khi cắm vào adapter hỗ trợ.
Ứng dụng
- Các thiết bị cần vừa sạc pin, vừa truyền dữ liệu qua USB Type-C.
- Dự án IoT, thiết bị đo đạc, bộ thu thập dữ liệu, mạch ESP32/STM32 có pin dự phòng.
- Tối ưu khi muốn có cổng Type-C duy nhất cho nạp code, truyền dữ liệu và sạc pin.
- Thiết kế gắn panel chắc chắn, dễ lắp và bảo dưỡng.
Ưu điểm chung
- Tích hợp sẵn mạch sạc pin 1S, không cần board rời (TP4056,...).
- Type-C hiện đại: cắm thuận hai chiều, tương thích mọi dây sạc.
- LED báo trạng thái sạc (tùy model).
- Hỗ trợ truyền dữ liệu USB (với loại 4 dây).
- Hoạt động ổn định, bảo vệ pin hiệu quả, tăng tuổi thọ pin.
Gợi ý ứng dụng thực tế
- Thiết bị cảm biến không dây, logger, module ESP32 có pin dự phòng.
- Bộ điều khiển robot, tay cầm điều khiển, mô hình học tập.
- Đèn di động, quạt mini, loa Bluetooth, bộ test mạch, sản phẩm DIY.
- Dự án thương mại nhỏ cần cổng Type-C sạc pin gắn panel chuyên nghiệp.
Lưu ý: Jack chỉ cho phép cấp điện từ ngoài vào. Không cho phép lấy nguồn từ Pin ra ngoài qua jack này.
