OLED 0.96 hay 1.3 inch, SSD1306 hay SH1106: chọn màn hình nào và dùng thư viện nào cho đúng

So sánh OLED 0,96 inch và 1,3 inch, SSD1306 khác SH1106 ở đâu, chương trình kiểm tra màn dùng chip nào, hiện tượng khi chọn nhầm thư viện và cách đổi chương trình từ SSD1306 sang SH1106.

Màn hình OLED I2C 128 × 64 điểm ảnh có hai cỡ thông dụng: 0,96 inch và 1,3 inch. Nhìn bên ngoài gần giống nhau, cùng bốn chân, nhưng thường dùng hai chip điều khiển khác nhau là SSD1306 và SH1106. Chọn nhầm thư viện thì màn đầy chấm nhiễu hoặc không sáng. Bài viết so sánh hai cỡ màn hình để chọn mua cho đúng nhu cầu, giải thích SSD1306 khác SH1106 ở đâu, và đưa chương trình kiểm tra giúp biết ngay màn đang có dùng chip nào.

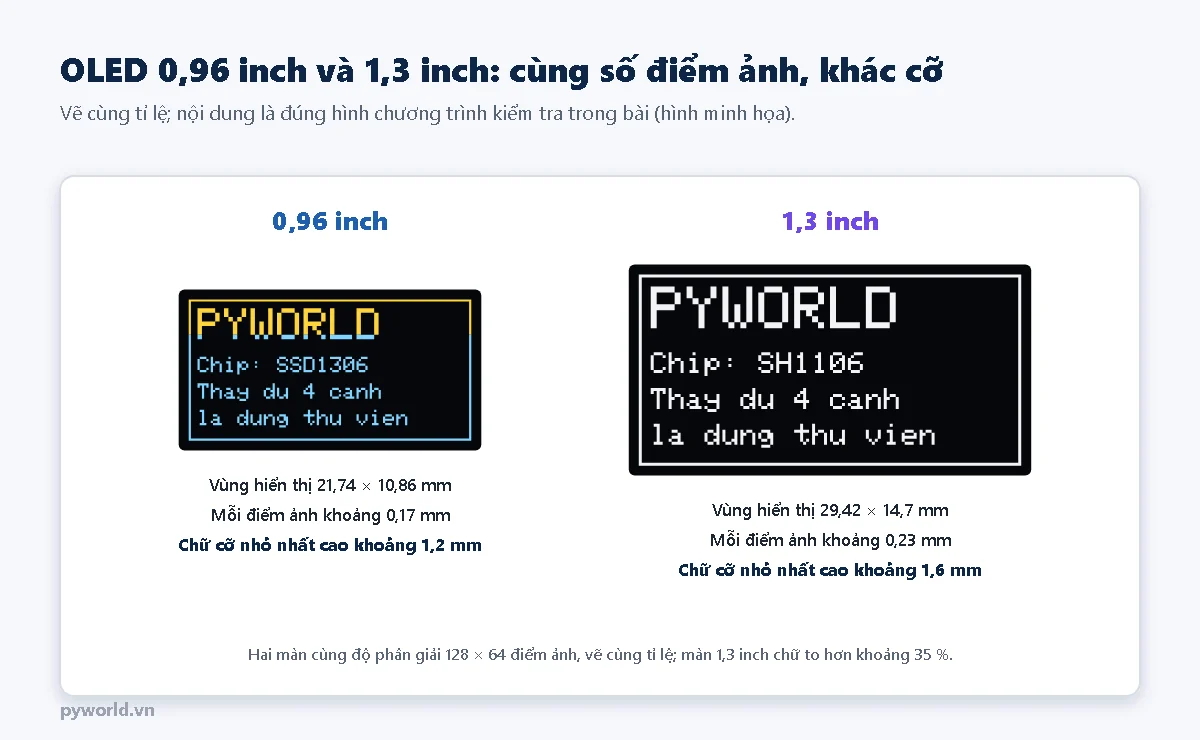

1. OLED 0,96 inch và 1,3 inch khác nhau thế nào?

Hai màn có cùng số điểm ảnh nên vẽ được đúng những nội dung như nhau. Màn 1,3 inch chỉ có điểm ảnh to hơn khoảng 35 %, chữ dễ đọc hơn từ xa. Số 0x78 in trên một số module chính là địa chỉ 0x3C viết dạng 8 bit; trong chương trình Arduino luôn dùng 0x3C.

2. Nên chọn màn nào?

• OLED 0,96 inch SSD1306: nhỏ gọn, rẻ, có nhiều bài hướng dẫn nhất. Hợp với đồng hồ, máy đo cầm tay, hiển thị trạng thái thiết bị. Bản hai màu có dải vàng ở trên để làm thanh tiêu đề. Shop có bản kèm 4 nút nhấn để làm menu.
• OLED 1,3 inch: chữ to, dễ đọc hơn khi gắn lên mặt hộp, tủ điện, thiết bị cho người lớn tuổi dùng. Cần nhớ chọn đúng thư viện SH1106.
• Cần hiển thị nhiều chữ hơn, đọc được ngoài nắng: cân nhắc màn LCD 1602, 2004 có đèn nền.
• Muốn đỡ nối dây: mạch ESP32 có OLED 0,96 inch hàn sẵn.

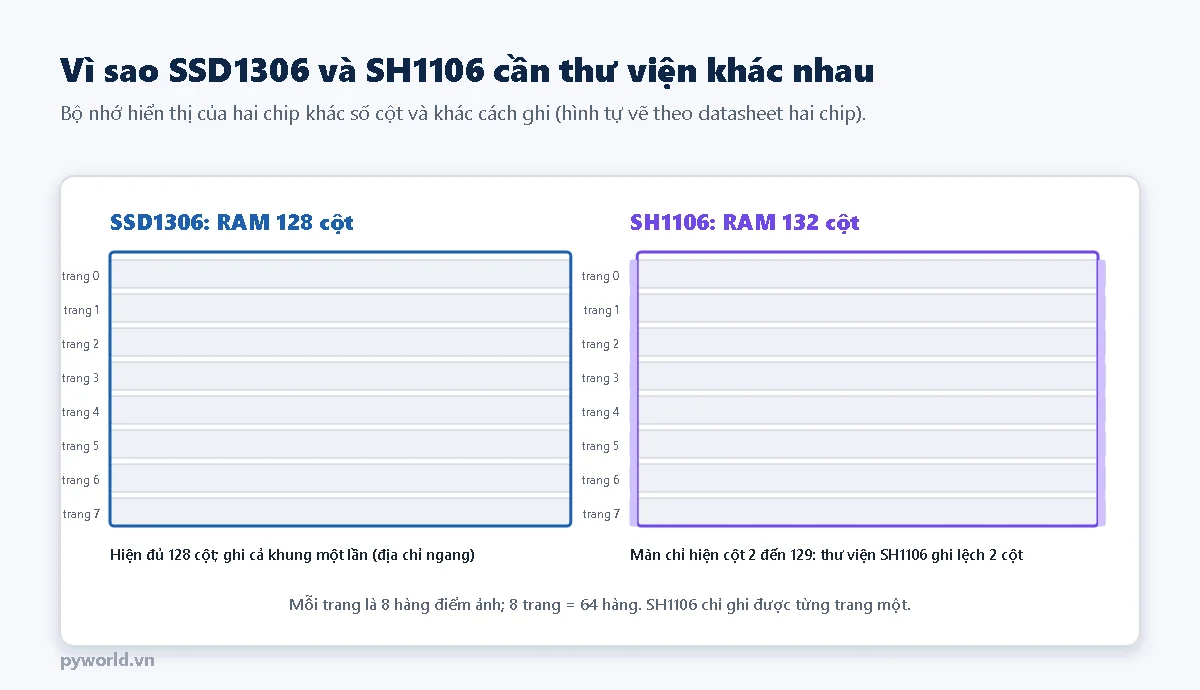

3. SSD1306 và SH1106 khác nhau ở đâu?

Cả hai chip lưu hình trong bộ nhớ chia 8 trang, mỗi trang 8 hàng điểm ảnh. Khác biệt nằm ở ba điểm:

1. Số cột bộ nhớ: SSD1306 có đúng 128 cột. SH1106 có 132 cột, tấm màn 128 cột chỉ hiện từ cột 2 đến cột 129. Thư viện cho SH1106 phải ghi lệch đi 2 cột.
2. Cách ghi: SSD1306 nhận lệnh đặt vùng ghi theo chiều ngang, nên thư viện gửi cả khung hình 1024 byte một lần. SH1106 không có lệnh này, chỉ ghi được từng trang.
3. Nguồn cho tấm màn: SSD1306 cần lệnh bật bơm điện áp bên trong chip mới sáng. SH1106 dùng lệnh khác để bật bộ đổi điện áp.

Vì vậy mỗi chip cần thư viện riêng: Adafruit SSD1306 cho SSD1306 và Adafruit SH110X (lớp Adafruit_SH1106G) cho SH1106. Cả hai đều dùng chung Adafruit GFX nên các lệnh vẽ chữ, vẽ hình giống hệt nhau, chỉ khác dòng khai báo và dòng khởi tạo.

4. Chương trình kiểm tra màn dùng chip nào

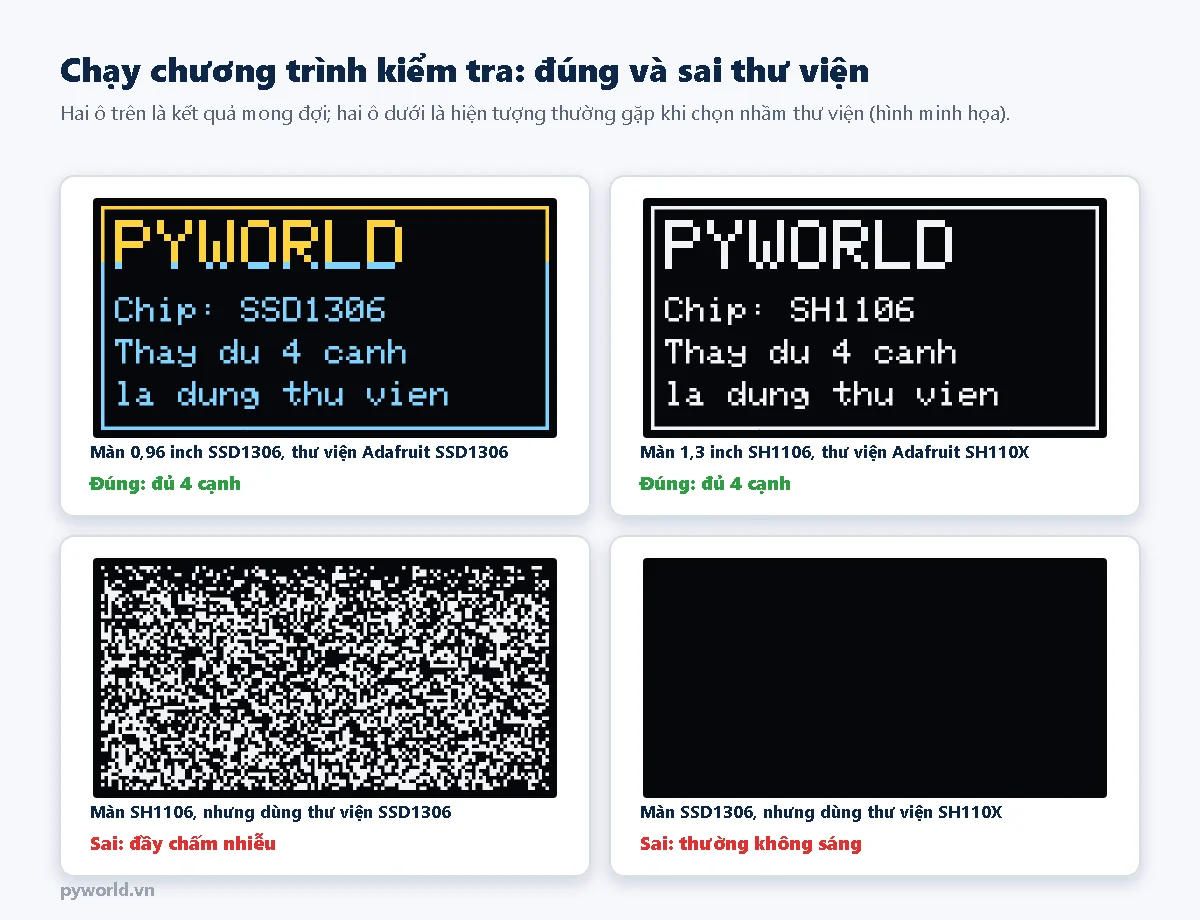

Mô tả bán hàng đôi khi ghi chung chung "SSD1306 hoặc tương đương". Cách chắc nhất là chạy thử cả hai thư viện: thư viện đúng sẽ vẽ được khung bao sát đủ 4 cạnh và chữ rõ nét.

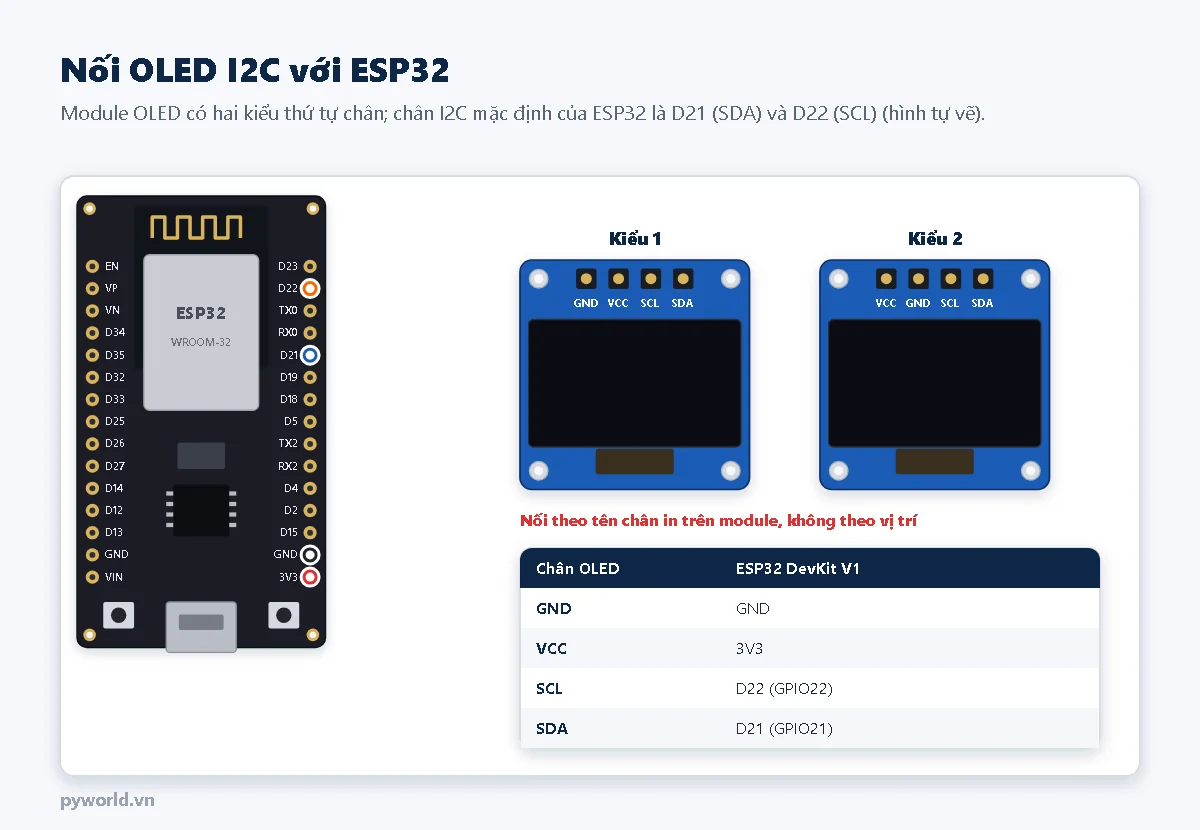

4.1. Nối dây

Module OLED có hai kiểu thứ tự chân: GND VCC SCL SDA và VCC GND SCL SDA. Luôn nối theo chữ in trên module. Đảo nhầm GND và VCC có thể làm hỏng màn.

4.2. Cài thư viện

Trong Arduino IDE, mở Tools › Manage Libraries, tìm và cài Adafruit SSD1306 và Adafruit SH110X; khi được hỏi cài thêm thư viện đi kèm (Adafruit GFX Library, Adafruit BusIO), chọn Install All. Bài dùng gói esp32 phiên bản 3.3.10, Adafruit SSD1306 2.5.17, Adafruit SH110X 2.1.14, Adafruit GFX Library 1.12.6 và Adafruit BusIO 1.17.4.

4.3. Chạy bản SSD1306 trước

// PYWORLD.VN - Kiểm tra màn hình OLED 128x64 I2C bằng thư viện Adafruit SSD1306 (thường là OLED 0.96 inch)
// PYWORLD.VN - Vẽ khung bao 4 cạnh: thấy đủ 4 cạnh, chữ rõ là màn hình dùng chip SSD1306
// PYWORLD.VN - ESP32 DevKit V1: SDA = GPIO21, SCL = GPIO22, địa chỉ I2C 0x3C

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

const int SDA_PIN = 21;
const int SCL_PIN = 22;
const uint8_t DIA_CHI_OLED = 0x3C;  // một số module in 0x78: đó là cùng địa chỉ viết dạng 8 bit

Adafruit_SSD1306 manHinh(128, 64, &Wire, -1);  // -1: module 4 chân không có chân reset riêng

void setup() {
  Serial.begin(115200);
  Wire.begin(SDA_PIN, SCL_PIN);
  // Hỏi thử địa chỉ I2C trước: hàm begin() của thư viện SSD1306 không tự phát hiện màn chưa nối
  Wire.beginTransmission(DIA_CHI_OLED);
  if (Wire.endTransmission() != 0) {
    Serial.println("Khong thay thiet bi o dia chi 0x3C: kiem tra day SDA, SCL, nguon, hoac thu 0x3D");
    while (true) delay(500);
  }
  if (!manHinh.begin(SSD1306_SWITCHCAPVCC, DIA_CHI_OLED)) {  // bật bơm điện áp trong chip để màn sáng
    Serial.println("Khong du bo nho de khoi tao OLED SSD1306");
    while (true) delay(500);
  }
  manHinh.clearDisplay();
  manHinh.setTextColor(SSD1306_WHITE);
  manHinh.drawRect(0, 0, 128, 64, SSD1306_WHITE);  // khung bao sát 4 cạnh màn hình
  manHinh.setTextSize(2);
  manHinh.setCursor(4, 4);
  manHinh.print("PYWORLD");
  manHinh.setTextSize(1);
  manHinh.setCursor(4, 26);
  manHinh.print("Chip: SSD1306");
  manHinh.setCursor(4, 38);
  manHinh.print("Thay du 4 canh");
  manHinh.setCursor(4, 50);
  manHinh.print("la dung thu vien");
  manHinh.display();
  Serial.println("Da ve khung kiem tra bang thu vien SSD1306");
}

void loop() {
}

4.4. Nếu màn nhiễu hoặc không sáng, chạy bản SH1106

// PYWORLD.VN - Kiểm tra màn hình OLED 128x64 I2C bằng thư viện Adafruit SH110X (thường là OLED 1.3 inch)
// PYWORLD.VN - Cùng hình vẽ với bản SSD1306: thấy đủ 4 cạnh, chữ rõ là màn hình dùng chip SH1106
// PYWORLD.VN - ESP32 DevKit V1: SDA = GPIO21, SCL = GPIO22, địa chỉ I2C 0x3C

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SH110X.h>

const int SDA_PIN = 21;
const int SCL_PIN = 22;
const uint8_t DIA_CHI_OLED = 0x3C;  // một số module in 0x78: đó là cùng địa chỉ viết dạng 8 bit

Adafruit_SH1106G manHinh(128, 64, &Wire, -1);  // -1: module 4 chân không có chân reset riêng

void setup() {
  Serial.begin(115200);
  Wire.begin(SDA_PIN, SCL_PIN);
  // Hỏi thử địa chỉ I2C trước: hàm begin() của thư viện SSD1306 không tự phát hiện màn chưa nối
  Wire.beginTransmission(DIA_CHI_OLED);
  if (Wire.endTransmission() != 0) {
    Serial.println("Khong thay thiet bi o dia chi 0x3C: kiem tra day SDA, SCL, nguon, hoac thu 0x3D");
    while (true) delay(500);
  }
  if (!manHinh.begin(DIA_CHI_OLED, true)) {
    Serial.println("Khong khoi tao duoc OLED SH1106");
    while (true) delay(500);
  }
  manHinh.clearDisplay();
  manHinh.setTextColor(SH110X_WHITE);
  manHinh.drawRect(0, 0, 128, 64, SH110X_WHITE);  // khung bao sát 4 cạnh màn hình
  manHinh.setTextSize(2);
  manHinh.setCursor(4, 4);
  manHinh.print("PYWORLD");
  manHinh.setTextSize(1);
  manHinh.setCursor(4, 26);
  manHinh.print("Chip: SH1106");
  manHinh.setCursor(4, 38);
  manHinh.print("Thay du 4 canh");
  manHinh.setCursor(4, 50);
  manHinh.print("la dung thu vien");
  manHinh.display();
  Serial.println("Da ve khung kiem tra bang thu vien SH110X");
}

void loop() {
}

Hàm begin() của thư viện SSD1306 chỉ báo lỗi khi thiếu bộ nhớ, không tự phát hiện màn chưa được nối. Vì vậy cả hai chương trình đều hỏi thử địa chỉ I2C trước bằng Wire.beginTransmission(). Muốn tìm địa chỉ của mọi thiết bị trên dây I2C, dùng chương trình quét trong bài giao tiếp I2C trên ESP32.

5. Đổi chương trình từ SSD1306 sang SH1106

Một chương trình viết cho màn 0,96 inch muốn chạy trên màn 1,3 inch SH1106 chỉ cần sửa ba chỗ:

Các lệnh vẽ như setCursor, print, drawRect, display giữ nguyên.

6. Lỗi thường gặp
