Jack Type-C tích hợp mạch sạc pin 1S: cấu tạo, thông số và khi nào nên dùng

Jack Type-C tích hợp mạch sạc pin 1S nhận 5 V, sạc pin Li-ion hoặc Li-po một cell đến 4,2 V ở dòng 1 A, có đèn báo đỏ và xanh. Bài nêu cấu tạo, thông số, điểm khác với jack Type-C thường và các trường hợp nên dùng.

Thiết bị chạy pin Li-ion hoặc Li-po một cell thường cần ba thứ để sạc: một cổng cắm trên vỏ hộp, một mạch sạc và đèn báo trạng thái. Jack Type-C tích hợp mạch sạc pin 1S gom cả ba vào một chi tiết: nhìn ngoài giống jack Type-C tròn gắn vỏ hộp, nhưng bên trong thân jack có sẵn mạch sạc và đèn LED.

Bài này giải thích jack tích hợp mạch sạc làm việc thế nào, thông số chính, điểm khác với jack Type-C thường và các trường hợp nên hoặc không nên dùng.

1. Jack Type-C tích hợp mạch sạc pin 1S là gì

"1S" nghĩa là một cell pin lithium, điện áp danh định 3,7 V và sạc đầy ở 4,2 V. Pin 18650 đơn và các loại pin Li-po 3,7 V dạng túi đều thuộc nhóm này.

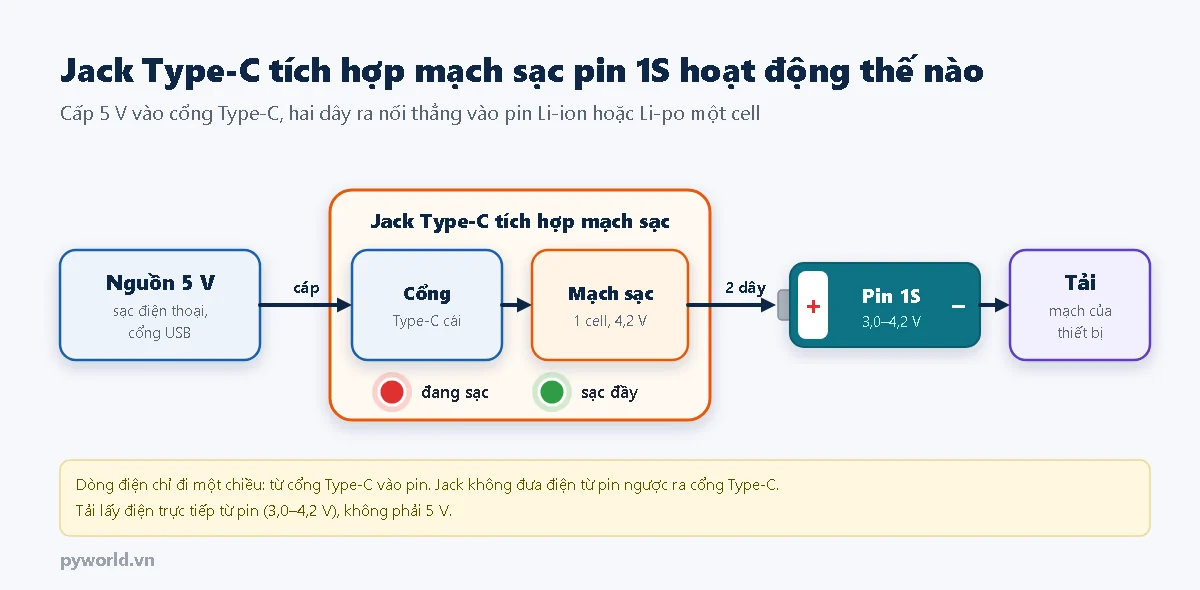

Jack tích hợp mạch sạc nhận 5 V từ cổng Type-C, mạch bên trong hạ xuống và điều khiển dòng nạp vào pin. Hai dây ra của jack nối thẳng vào hai cực của pin.

Hai điều cần nhớ ngay từ đầu:

• Hai dây ra của jack không phải 5 V. Đó là ngõ ra sạc, điện áp theo pin, cao nhất 4,2 V.
• Jack chỉ đưa điện từ ngoài vào pin. Không lấy được điện từ pin ngược ra cổng Type-C để sạc thiết bị khác.

2. Thông số chính

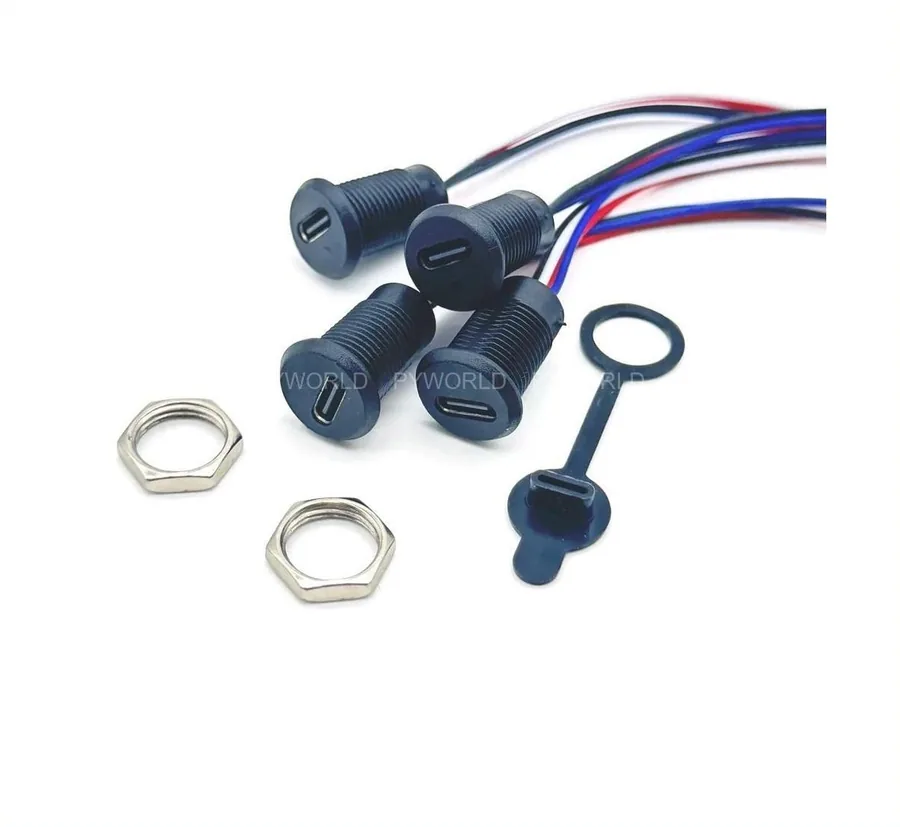

Jack có các phiên bản thân đen, trắng và trong suốt; cuối dây để trần hoặc bấm sẵn đầu PH2.0. Xem các phiên bản tại trang jack Type-C tròn tích hợp mạch sạc pin 1S.

3. Khác gì jack Type-C thường

Jack Type-C tròn 2 dây loại thường chỉ là đầu nối: 5 V ở cổng đi thẳng ra hai dây. Jack tích hợp mạch sạc trông gần như giống hệt nhưng hai dây ra đã qua mạch sạc. Nhầm hai loại này là lỗi dễ gặp nhất:

Cách phân biệt khi cầm trên tay: cắm jack vào nguồn 5 V, chưa nối pin, rồi đo điện áp giữa dây đỏ và dây đen. Khoảng 5 V là jack thường; quanh mức 4,2 V là jack tích hợp mạch sạc. Về các loại jack thường, xem bài phân biệt jack Type-C 2, 4, 5, 6 dây.

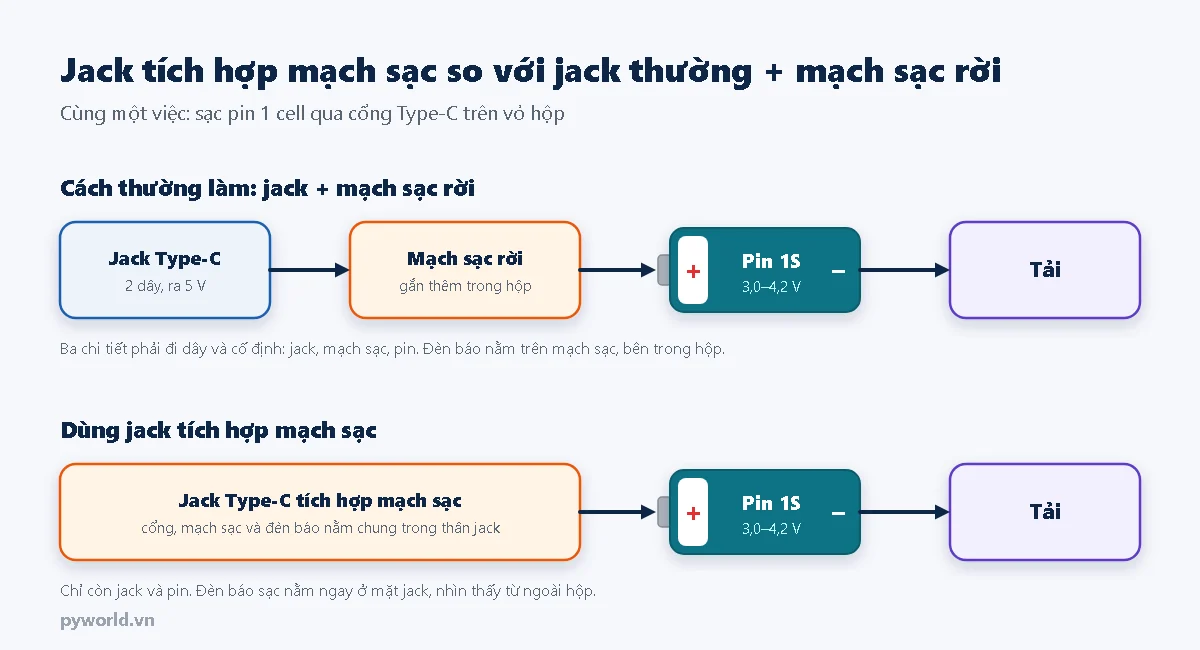

4. So với cách dùng jack thường và mạch sạc rời

Ưu điểm của jack tích hợp:

• Ít chi tiết, ít mối hàn: không cần mạch sạc rời và chỗ gá cho nó.

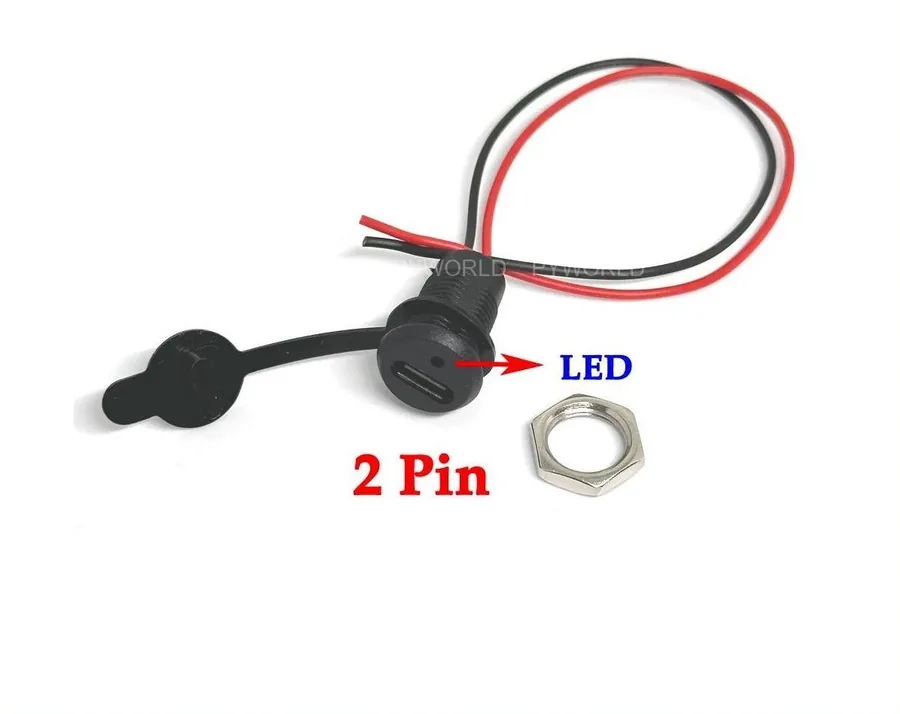

• Đèn báo sạc nằm ngay ở mặt jack, không phải khoét thêm lỗ đèn trên vỏ.
• Lắp như một jack tròn thông thường: khoan lỗ 12 mm, siết đai ốc, có nắp che bụi.

Giới hạn cần cân nhắc:

• Dòng sạc cố định 1 A, không chỉnh được. Pin dung lượng nhỏ không hợp với dòng này.
• Mạch sạc nằm trong thân jack kín nên tỏa nhiệt qua vỏ jack; khi sạc pin đang cạn, thân jack có thể ấm lên.
• Mạch sạc lo việc nạp và dừng ở 4,2 V. Bảo vệ xả cạn và ngắn mạch phía tải vẫn cần pin có mạch bảo vệ hoặc mạch bảo vệ 1S riêng.

5. Khi nào nên dùng, khi nào không

6. Câu hỏi thường gặp

Jack này có thay được mạch sạc rời không?

Có, với pin một cell cần sạc ở 1 A. Jack đảm nhận phần cổng cắm, mạch sạc và đèn báo. Mạch bảo vệ pin và mạch đổi điện áp cho tải (nếu cần 5 V hoặc 3,3 V) vẫn là phần riêng.

Vừa cắm sạc vừa dùng thiết bị được không?

Được. Tải nối song song với pin nên khi cắm sạc, mạch sạc vừa nuôi tải vừa nạp pin. Nếu tải lấy dòng lớn, pin sẽ đầy chậm hơn và đèn có thể không chuyển sang xanh cho tới khi tắt tải.

Dùng sạc nào để cấp cho jack?

Nguồn 5 V cấp được từ 1 A trở lên. Cổng USB của máy tính đời cũ chỉ cấp 500 mA nên có thể sụt áp khi sạc. Với sạc có cổng ra Type-C và cáp Type-C sang Type-C, nên thử trước; lý do có ở bài vì sao cắm sạc Type-C không lên nguồn.

Jack có sạc nhanh không?

Không. Jack nhận 5 V và sạc ở dòng cố định 1 A, không dùng các chuẩn sạc nhanh.

Không nối pin mà cắm nguồn thì có sao không?

Thường không gây hỏng, nhưng đèn báo lúc đó không phản ánh điều gì. Không dùng jack ở trạng thái không pin để cấp nguồn cho mạch.

Cần tư vấn chọn jack sạc theo loại pin đang dùng, liên hệ PYWORLD qua số 0915703319.
