Jack Type-C đực: sơ đồ chân, điện trở CC và cách hàn dây

Jack Type-C đực (đầu cắm) chỉ có một chân CC ở A5 và một cặp D+ D−. Bài trình bày sơ đồ chân đầu đực, điện trở 56 kΩ hoặc 5,1 kΩ cần gắn ở chân CC cho từng kiểu dây và các bước hàn dây vào pad.

Jack Type-C đực là đầu cắm, phần nằm trên dây cáp và cắm vào cổng Type-C của thiết bị. Loại bán rời hàn sẵn trên một mạch nhỏ có pad, dùng để tự làm dây cấp nguồn, dây dữ liệu theo chiều dài riêng hoặc thay đầu cắm bị hỏng.

Đầu đực không giống đầu cái ở mấy điểm quan trọng: chỉ có một chân CC, chỉ có một cặp D+ D− và thứ tự chân là ảnh gương. Bài này trình bày sơ đồ chân jack Type-C đực, điện trở cần gắn ở chân CC cho từng kiểu dây và các bước hàn.

1. Jack Type-C đực dùng khi nào

• Làm dây cấp nguồn 5 V từ một mạch nguồn, hộp pin hoặc bộ hạ áp tới thiết bị có cổng Type-C.
• Làm dây dữ liệu USB 2.0 ngắn, gọn để đặt trong hộp máy.
• Gắn vào cuối dây của một mạch để mạch đó cắm thẳng vào sạc Type-C.
• Thay đầu cắm Type-C bị gãy của một dây USB 2.0.

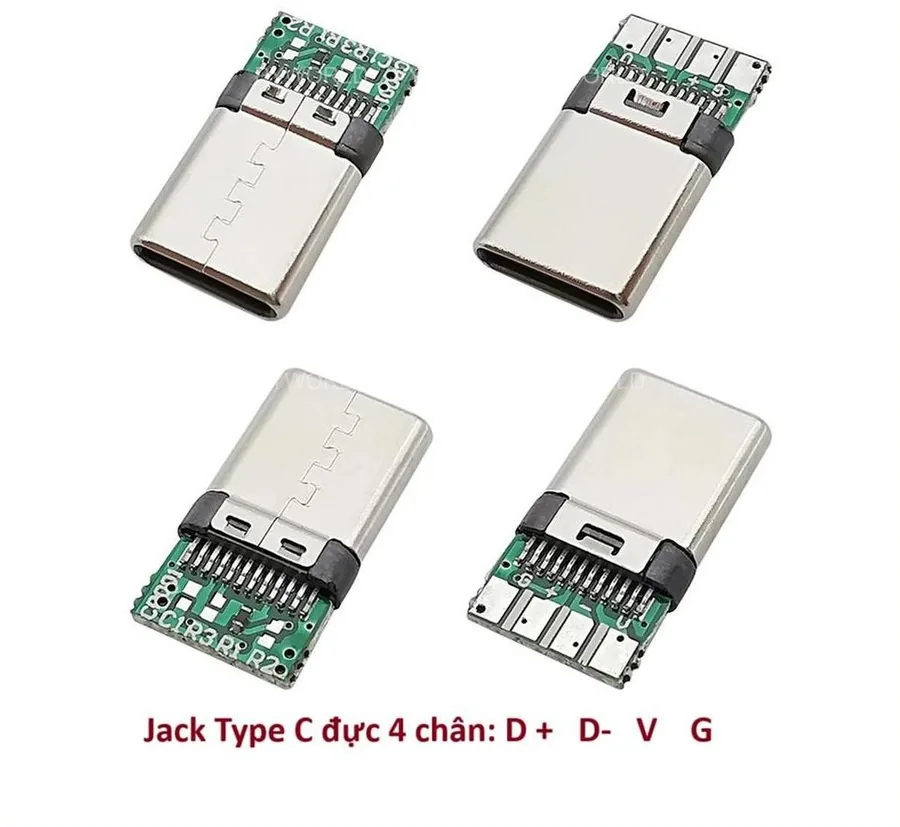

Mẫu jack Type-C đực 4 chân chưa hàn dây của PYWORLD đưa ra bốn pad: D+, D−, V và G.

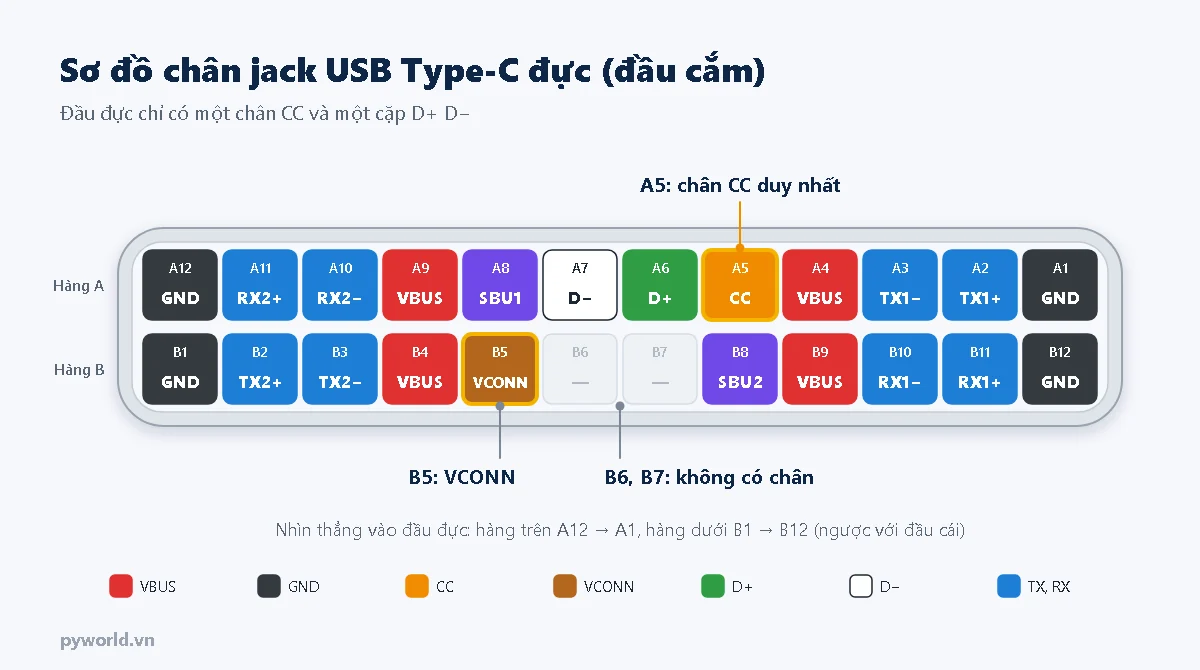

2. Sơ đồ chân jack Type-C đực

Ba điểm khác với đầu cái:

• Một chân CC ở A5. Dây CC trong cáp nối vào chân này. Khi cắm, nó chạm vào CC1 hoặc CC2 của đầu cái tùy chiều cắm.
• B5 là VCONN, đường cấp nguồn cho chip nhận dạng nằm trong các loại cáp dòng lớn hoặc cáp tốc độ cao. Dây tự làm thông thường để hở chân này.
• D+ ở A6, D− ở A7; vị trí B6, B7 không có chân.

Mạch của jack bán rời đã gom các chân nguồn và mát. Bảng dưới giúp đổi giữa nhãn pad và số chân; một số phiên bản mạch in nhãn theo tên tín hiệu, một số in theo số chân.

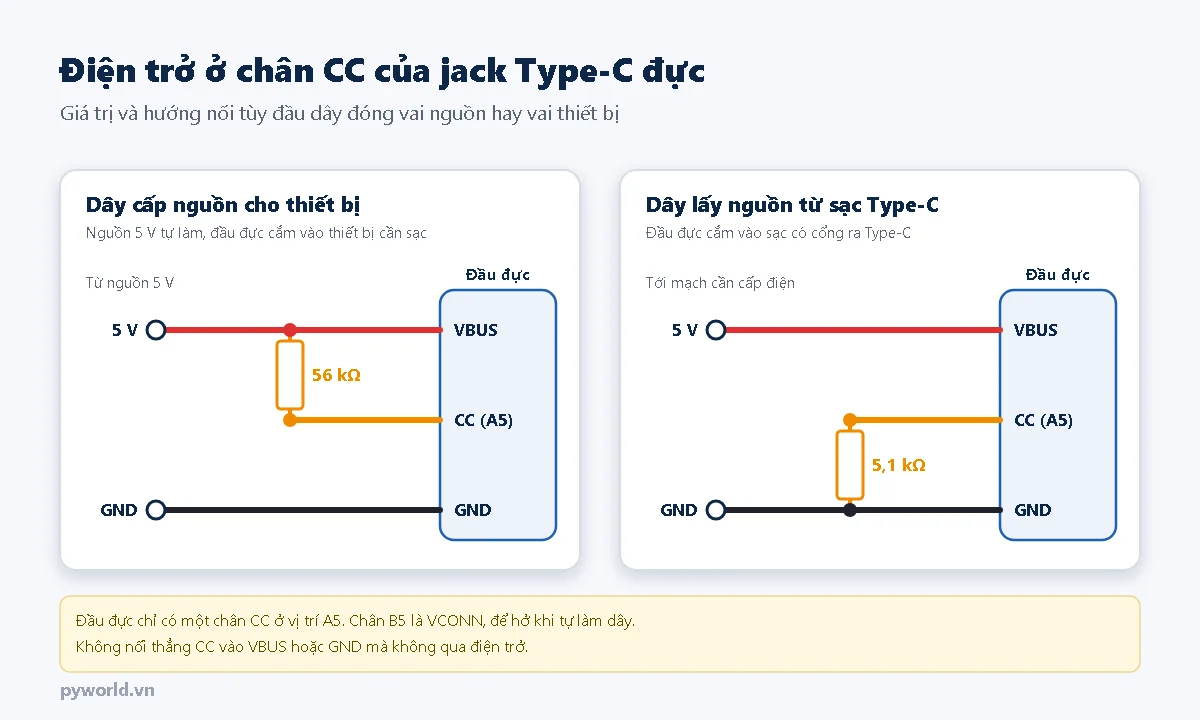

3. Chân CC của đầu đực: gắn điện trở nào

Thiết bị Type-C nhìn vào chân CC để biết đầu bên kia là nguồn hay là thiết bị nhận nguồn. Với dây có sẵn trên thị trường, điện trở này đã nằm trong đầu cắm. Khi tự làm dây, phải tự gắn theo đúng vai của đầu dây.

Dây cấp nguồn cho thiết bị: 56 kΩ từ CC lên VBUS

Khi đầu đực là đầu ra của một nguồn 5 V và cắm vào thiết bị cần sạc, đầu dây đóng vai nguồn. Gắn một điện trở kéo lên từ CC (A5) lên VBUS. Giá trị điện trở cho thiết bị biết mức dòng được phép lấy:

Dây USB-A sang Type-C theo chuẩn luôn dùng 56 kΩ. Chỉ dùng 22 kΩ hoặc 10 kΩ khi nguồn và dây thật sự cấp được dòng tương ứng, vì thiết bị sẽ tin vào giá trị này và kéo đúng mức dòng đó.

Thiếu điện trở kéo lên, các thiết bị đơn giản vẫn chạy vì chúng chỉ cần có 5 V ở VBUS; điện thoại và thiết bị có IC quản lý Type-C có thể không nhận sạc.

Dây lấy nguồn từ sạc Type-C: 5,1 kΩ từ CC xuống GND

Khi đầu đực cắm vào sạc hoặc pin dự phòng có cổng ra Type-C để đưa điện về mạch, đầu dây đóng vai thiết bị. Gắn điện trở 5,1 kΩ từ CC (A5) xuống GND. Sạc thấy điện trở này mới đưa 5 V ra VBUS.

Những điều không làm

• Không nối thẳng CC vào VBUS hoặc GND mà không qua điện trở.
• Không gắn cùng lúc cả điện trở kéo lên và kéo xuống trên một đầu cắm.
• Dây cấp nguồn tự làm luôn có 5 V ở đầu cắm: chỉ cắm vào thiết bị nhận nguồn, không cắm vào sạc, pin dự phòng hay cổng máy tính.

Mặt sau mạch của jack đực có các vị trí hàn linh kiện dán in ký hiệu R. Trước khi dùng, nên đo điện trở từ pad CC tới V và tới G để biết trên mạch đã có điện trở nào hay chưa, rồi mới quyết định gắn thêm.

4. Cách hàn dây vào jack Type-C đực

1. Xác định pad. Đọc nhãn in trên mạch; nếu nhãn là số chân thì tra bảng ở mục 2. Đánh dấu dây theo màu: đỏ cho V, đen cho G, xanh lá cho D+, trắng cho D−.
2. Chuẩn bị dây. Tuốt vỏ khoảng 2 mm, tráng thiếc đầu dây và tráng một lớp thiếc mỏng lên pad.
3. Hàn nguồn trước. Hàn G và V, là hai pad cần mối hàn chắc nhất, sau đó hàn D+ và D−. Mỗi mối hàn chỉ giữ mỏ hàn vài giây để pad không bong.
4. Gắn điện trở CC nếu kiểu dây cần, theo mục 3.
5. Đo kiểm. Đo để chắc chắn V và G không chập nhau, hai pad cạnh nhau không dính thiếc, từng dây thông tới đúng đầu bên kia.
6. Cố định dây. Phủ keo hoặc bọc ống co nhiệt quanh mạch và đoạn đầu dây để mối hàn không chịu lực kéo.
7. Thử lần đầu với một tải rẻ tiền hoặc nguồn có giới hạn dòng trước khi cắm vào điện thoại hay máy tính.

Pad của jack nhỏ và sát nhau, nên dùng dây mềm cỡ nhỏ cho D+ D−. Với dây nguồn, chọn tiết diện theo dòng tải; dây quá to khó hàn gọn vào pad và dễ làm bong pad khi bị bẻ.

5. Kích thước jack Type-C đực

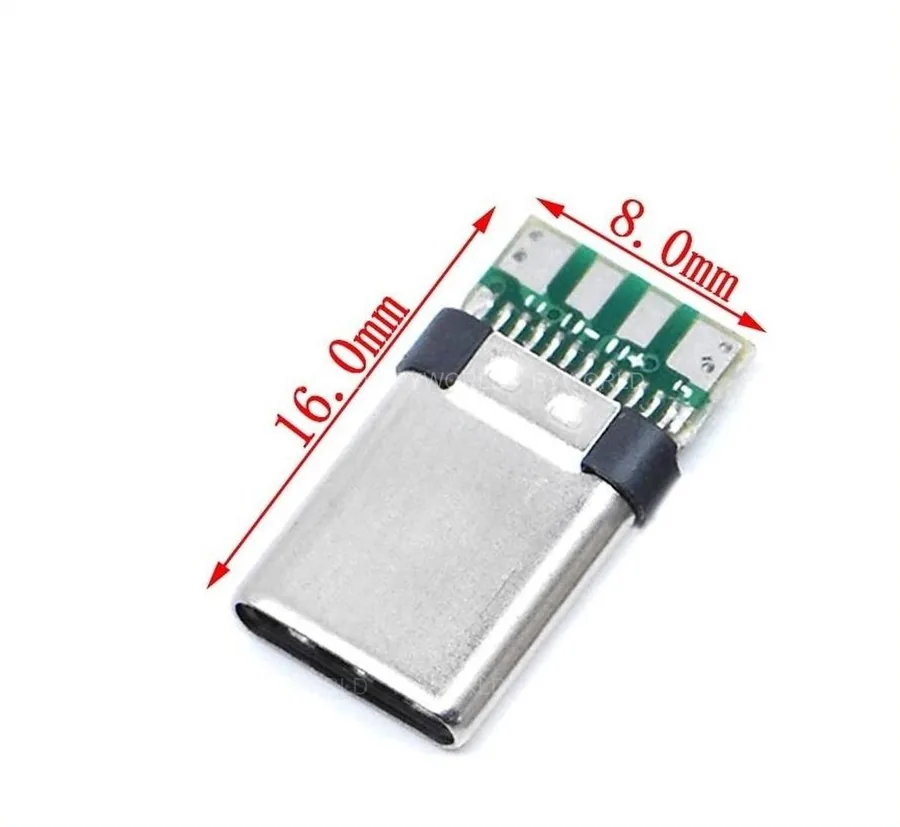

Theo ảnh sản phẩm, jack đực dài khoảng 16 mm tính cả mạch, phần mạch rộng khoảng 8 mm. Khi thiết kế vỏ hoặc đúc keo quanh đầu cắm, chừa thêm chỗ cho mối hàn và ống co nhiệt.

6. Câu hỏi thường gặp

Jack Type-C đực 4 chân gồm những chân nào?

Bốn pad D+, D−, V (VBUS) và G (GND), đủ cho nguồn 5 V và dữ liệu USB 2.0.

Tự làm dây USB-A sang Type-C cần điện trở gì?

Một điện trở 56 kΩ từ CC lên VBUS ở đầu Type-C. Đây là giá trị chuẩn cho loại dây này, không thay bằng giá trị nhỏ hơn.

Dây đực tự làm cắm vào sạc Type-C mà không có điện?

Đầu cắm thiếu điện trở 5,1 kΩ từ CC xuống GND nên sạc không mở nguồn. Gắn điện trở này rồi thử lại.

Làm dây Type-C đực hai đầu bằng jack 4 chân được không?

Không nên. Dây Type-C sang Type-C cần thêm một dây CC nối thông hai đầu cắm; chỉ nối V, G, D+, D− thì nguồn ở đầu này không nhận ra thiết bị ở đầu kia và không cấp điện.

Jack Type-C đực có sạc nhanh được không?

Riêng đầu cắm thì không quyết định việc này. Sạc nhanh PD cần dây CC nối tới IC giao tiếp PD của thiết bị; dây 4 chân chỉ cho mức 5 V.

Đầu đực có phân biệt mặt trên, mặt dưới khi hàn không?

Có. Cắm vào cổng thì chiều nào cũng được, nhưng khi hàn phải theo nhãn pad vì D+ D− và CC chỉ nằm ở một mặt của đầu đực.

Cần đầu cái tương ứng để làm cổng trên thiết bị, xem jack Type-C cái 4 chân, jack Type-C cái 6 chân và các mẫu khác trong nhóm jack Type-C. Cần tư vấn thêm, liên hệ PYWORLD qua số 0915703319.
