Động cơ bước cho máy CNC: NEMA 17, NEMA 23, mô-men giữ, vi bước, vì sao rung và mất bước

Động cơ bước quay thế nào, cỡ NEMA 17, NEMA 23 khác nhau ra sao, vi bước, vì sao mô-men giảm khi quay nhanh, cách tìm cặp dây cuộn và cách xử lý khi động cơ rung, mất bước.

Động cơ bước (stepper motor) là động cơ quay theo từng góc nhỏ cố định mỗi khi nhận một xung điều khiển. Biết đã phát bao nhiêu xung là biết trục đã quay bao nhiêu, không cần cảm biến đo lại. Vì vậy động cơ bước có mặt trong hầu hết máy CNC mini, máy khắc laser, máy vẽ và máy in 3D.

Bài này giải thích động cơ bước quay thế nào, các cỡ NEMA 17, NEMA 23, ý nghĩa các thông số trên nhãn, vi bước, vì sao mô-men giảm khi quay nhanh, cách tìm cặp dây của từng cuộn và cách xử lý khi động cơ rung hay mất bước.

1. Động cơ bước quay thế nào

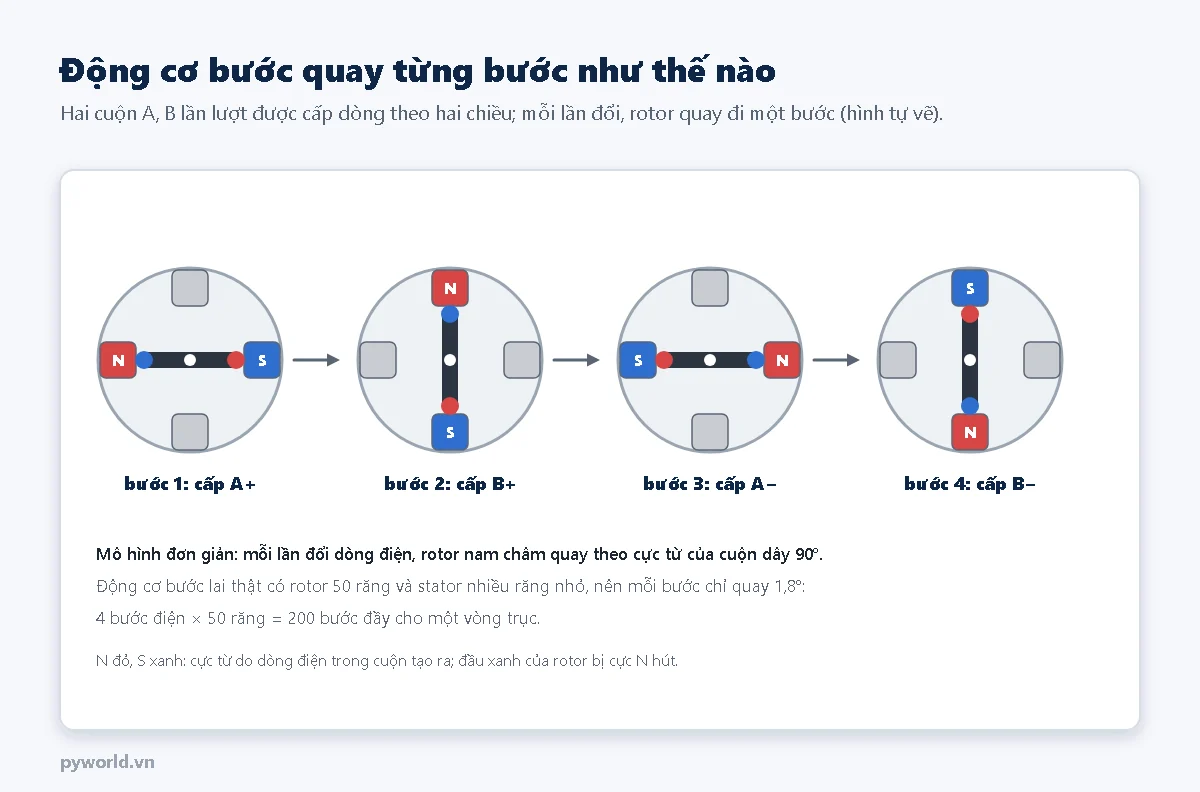

Động cơ bước lưỡng cực thường gặp có hai cuộn dây (pha A và pha B) và một rotor có nam châm vĩnh cửu. Driver cấp dòng lần lượt cho từng cuộn theo hai chiều: A+, B+, A−, B−. Mỗi lần đổi, từ trường của stator xoay đi và kéo rotor quay theo một bước.

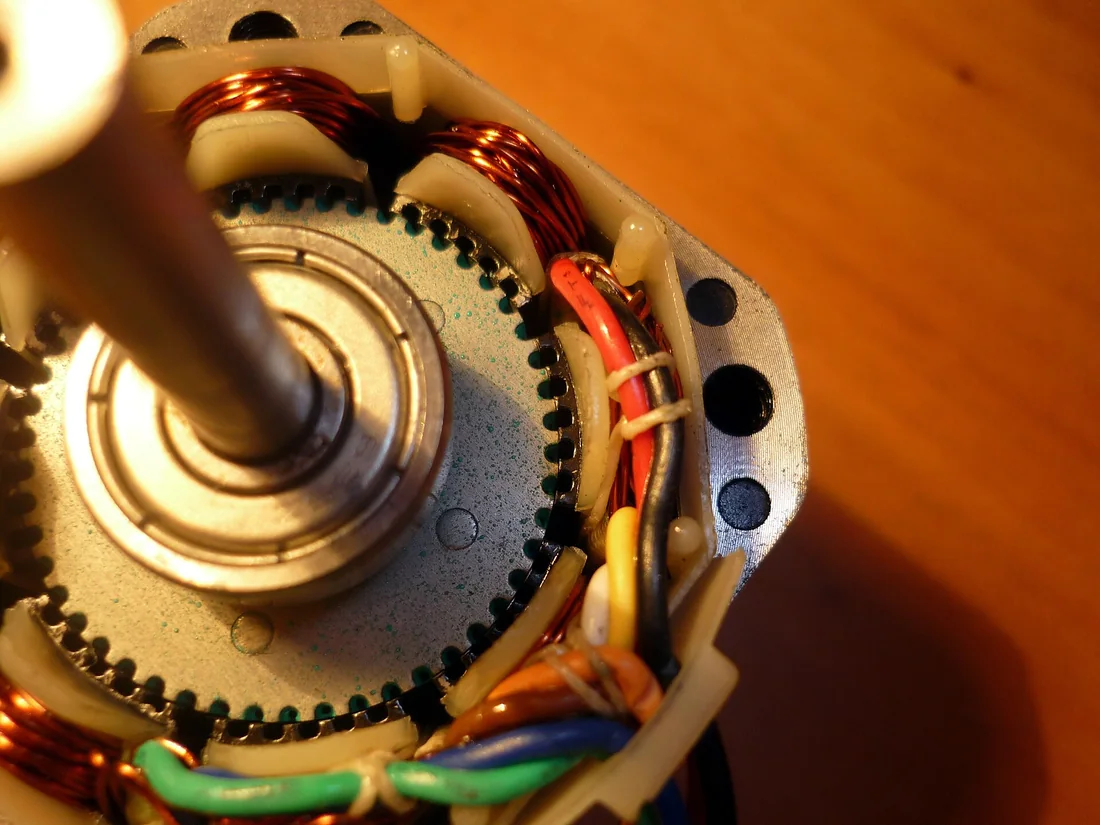

Động cơ bước lai (hybrid) dùng trong máy CNC có rotor 50 răng và stator nhiều răng nhỏ, nên mỗi bước chỉ quay 1,8°, tức 200 bước đầy cho một vòng. Cũng có loại 0,9° (400 bước một vòng) cho máy cần mịn hơn.

• Mô-men giữ (holding torque): lực giữ trục đứng yên khi cuộn dây có dòng định mức. Là con số mô-men lớn nhất ghi trên nhãn.
• Chạy vòng hở: bộ điều khiển không biết vị trí thật. Nếu tải quá nặng hay tăng tốc quá gấp, rotor trượt mất vài bước và máy cắt lệch mà không báo lỗi. Đó là hiện tượng mất bước.

2. Vi bước

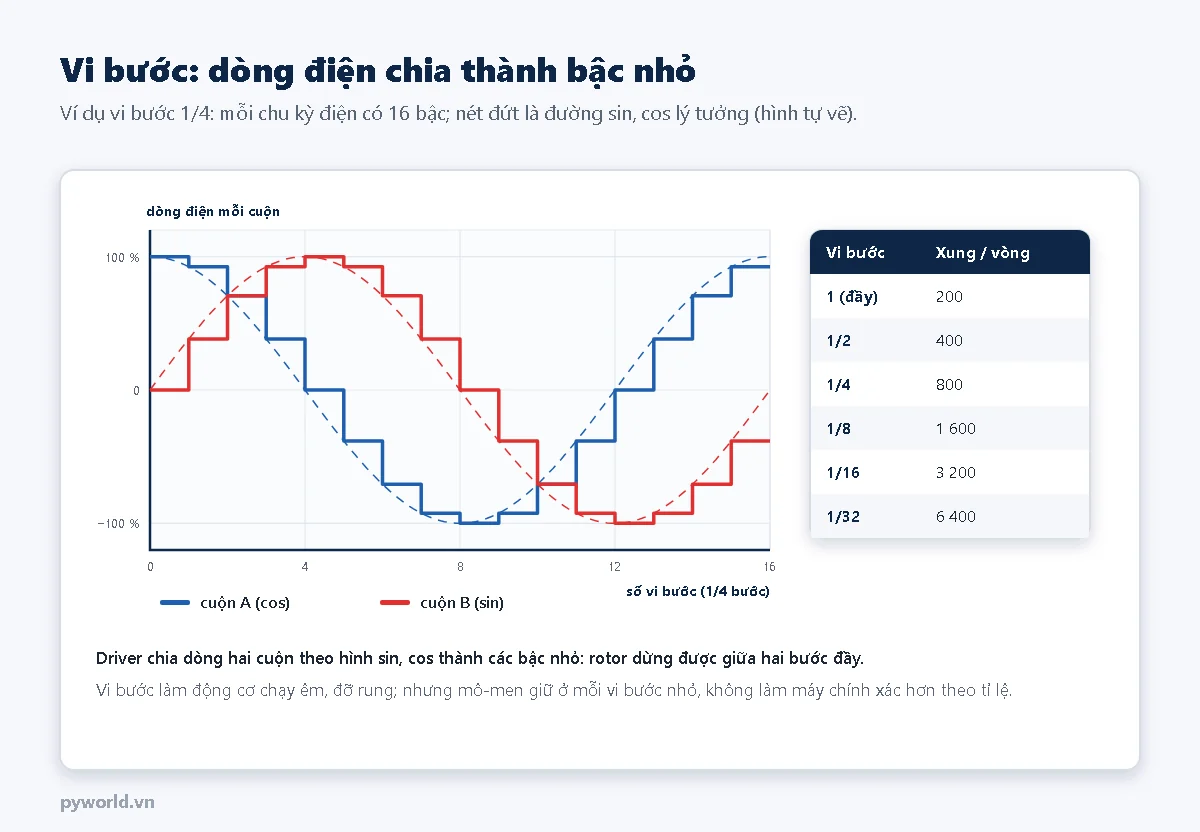

Driver hiện đại không chỉ bật tắt cuộn dây mà chia dòng hai cuộn theo hình sin và cos. Rotor nhờ vậy dừng được ở các vị trí trung gian giữa hai bước đầy, gọi là vi bước (microstepping). Ở vi bước 1/16, một vòng trục cần 3200 xung.

• Ưu điểm: chạy êm, ít rung, ít tiếng kêu, nhất là ở tốc độ thấp.
• Hạn chế: mô-men giữ ở mỗi vi bước nhỏ hơn nhiều so với bước đầy, và vị trí vi bước không thật đều. Vi bước 1/16 không làm máy chính xác gấp 16 lần.
• Vi bước càng mịn, bộ điều khiển phải phát càng nhiều xung cho cùng tốc độ. Arduino chạy GRBL phát được khoảng 30 nghìn xung mỗi giây; tốc độ tối đa của máy bị giới hạn bởi con số này.

3. Mô-men giảm khi quay nhanh

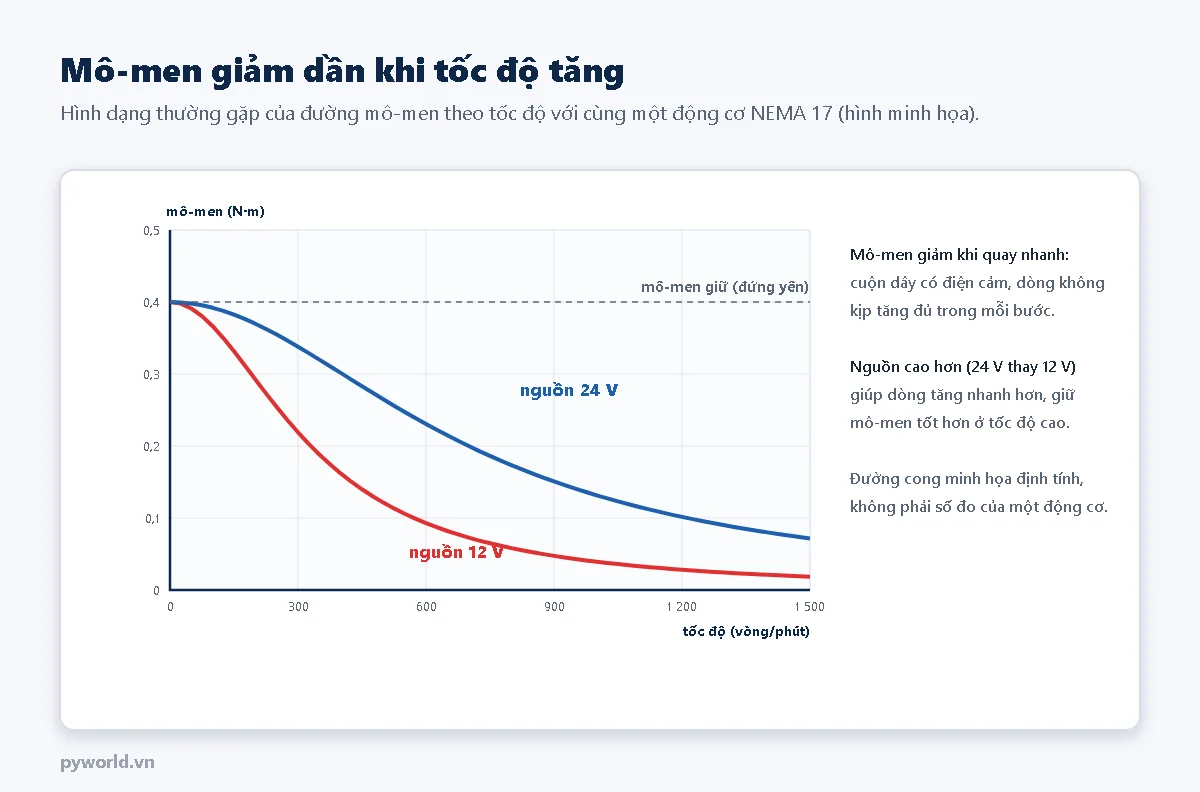

Cuộn dây có điện cảm nên dòng điện cần thời gian để tăng lên. Quay càng nhanh, thời gian cho mỗi bước càng ngắn, dòng không kịp đạt định mức và mô-men tụt xuống. Vì vậy:

• Driver dùng nguồn cao hơn nhiều so với điện áp ghi trên động cơ (ví dụ động cơ ghi 2,8 V vẫn chạy với nguồn 24 V) và tự giới hạn dòng. Nguồn 24 V giữ mô-men ở tốc độ cao tốt hơn 12 V.
• Động cơ điện cảm thấp (dòng định mức cao, điện trở cuộn nhỏ) chạy nhanh tốt hơn với cùng nguồn.
• Không đặt tốc độ tối đa và gia tốc quá cao so với mô-men thật còn lại ở tốc độ đó.

4. Chọn cỡ động cơ: NEMA 17 hay NEMA 23

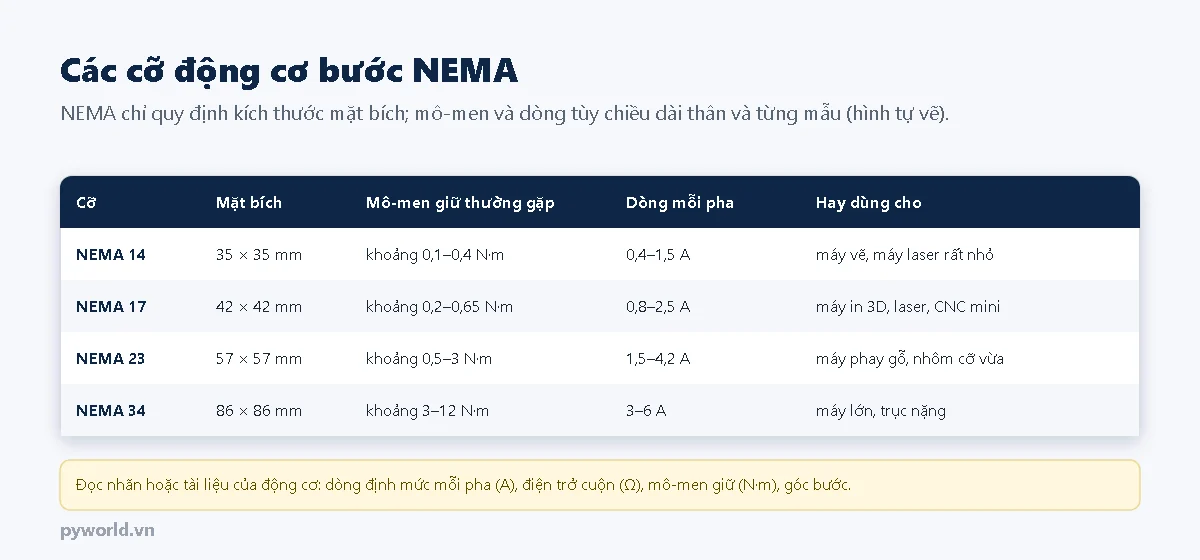

"NEMA 17" chỉ nói mặt bích rộng 1,7 inch (khoảng 42 mm), không nói mô-men. Hai động cơ cùng NEMA 17 có thể khác nhau gấp ba lần về mô-men tùy chiều dài thân. Khi chọn:

• Máy laser, máy vẽ: NEMA 17 thân ngắn hoặc trung bình (khoảng 0,3–0,45 N·m) là đủ, vì tải nhẹ.
• CNC mini phay gỗ, nhựa: NEMA 17 thân dài, hoặc NEMA 23 cho máy lớn hơn cỡ 3018.
• Phay nhôm, trục nặng, vít me dài: NEMA 23 trở lên, driver tương ứng.
• Kiểm tra dòng định mức mỗi pha có nằm trong khả năng của driver không (bài 7).

Các thông số trên nhãn cần đọc: dòng định mức mỗi pha (A), điện trở cuộn (Ω), điện cảm (mH), mô-men giữ (N·m hoặc kg·cm; 1 N·m ≈ 10,2 kg·cm), góc bước (1,8° hay 0,9°).

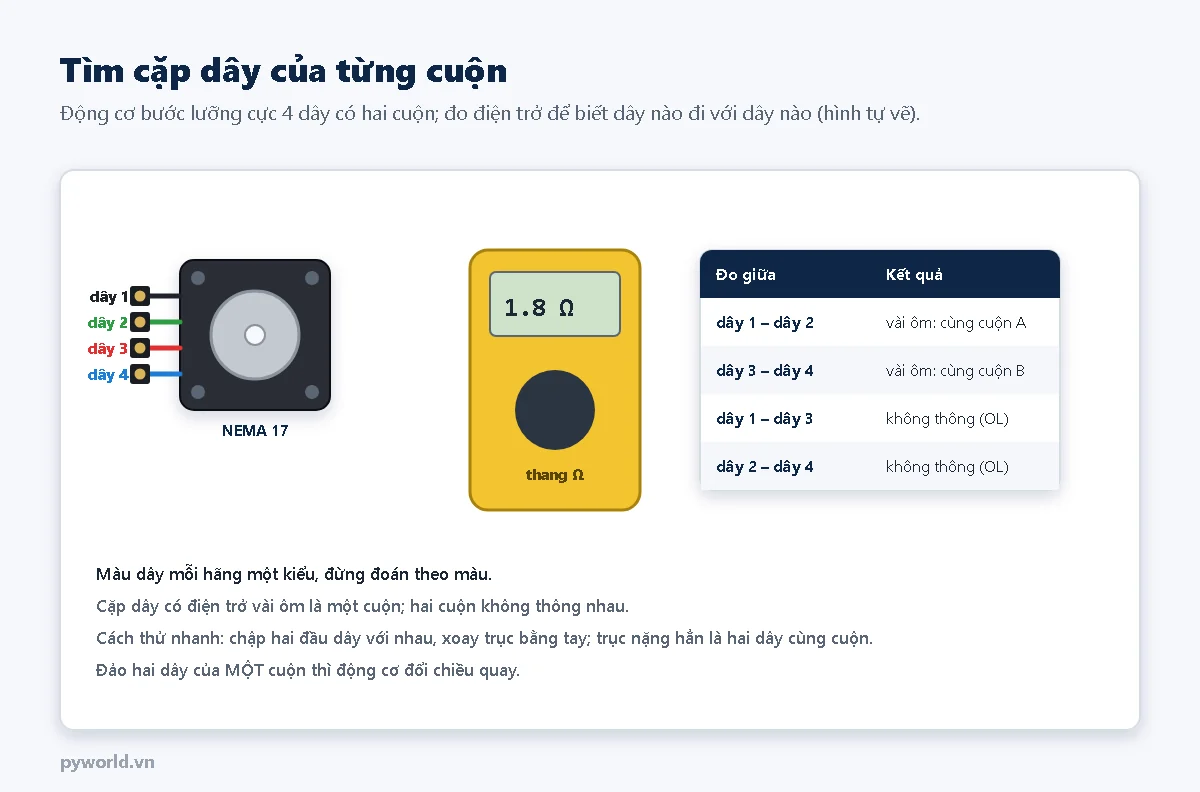

5. Tìm cặp dây của từng cuộn

1. Vặn đồng hồ vạn năng về thang Ω (200 Ω).
2. Đo lần lượt từng cặp dây. Cặp có điện trở vài ôm (thường 1–5 Ω) là hai đầu của cùng một cuộn.
3. Hai dây còn lại là cuộn kia. Dây của hai cuộn khác nhau không thông với nhau.
4. Nối một cuộn vào chân 1A, 1B (hoặc A+, A−) của driver, cuộn kia vào 2A, 2B (B+, B−).

Màu dây mỗi hãng một kiểu, không đoán theo màu. Động cơ quay ngược chiều mong muốn thì đảo hai dây của một cuộn, hoặc đổi chiều trong cấu hình firmware. Không cắm hay rút dây động cơ khi driver đang có điện.

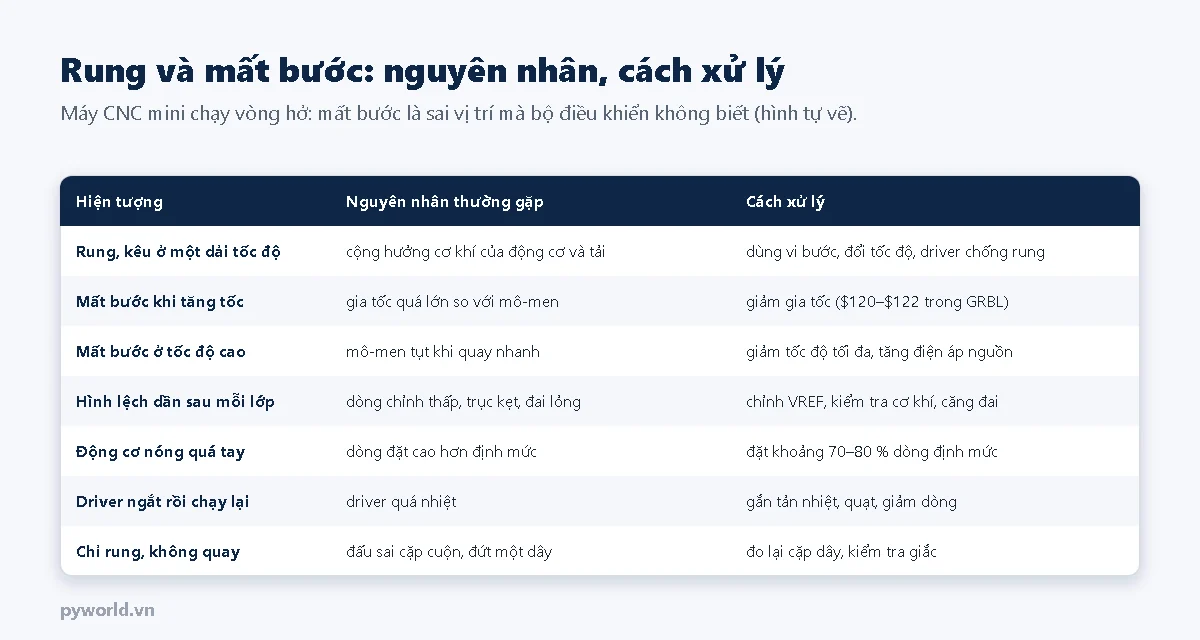

6. Rung và mất bước

• Động cơ bước nóng là bình thường. Cuộn dây có dòng ngay cả khi đứng yên để giữ trục. Vỏ khoảng 50–70 °C thường vẫn trong giới hạn của động cơ; nóng tới mức không giữ tay được vài giây thì nên giảm dòng.
• Rung ở một dải tốc độ (cộng hưởng) giảm được bằng vi bước, driver có chế độ chống rung, hoặc tránh chạy lâu ở dải tốc độ đó.
• Mất bước thường do gia tốc hay tốc độ đặt quá cao, dòng đặt thấp, trục bị kẹt, dây đai lỏng hoặc driver quá nhiệt. Bài 20 của loạt có lưu đồ chẩn đoán chi tiết.
• Máy cần chắc chắn không mất bước có thể dùng động cơ bước vòng kín (có encoder gắn sau trục): driver đo vị trí thật và bù lại khi trượt bước.
