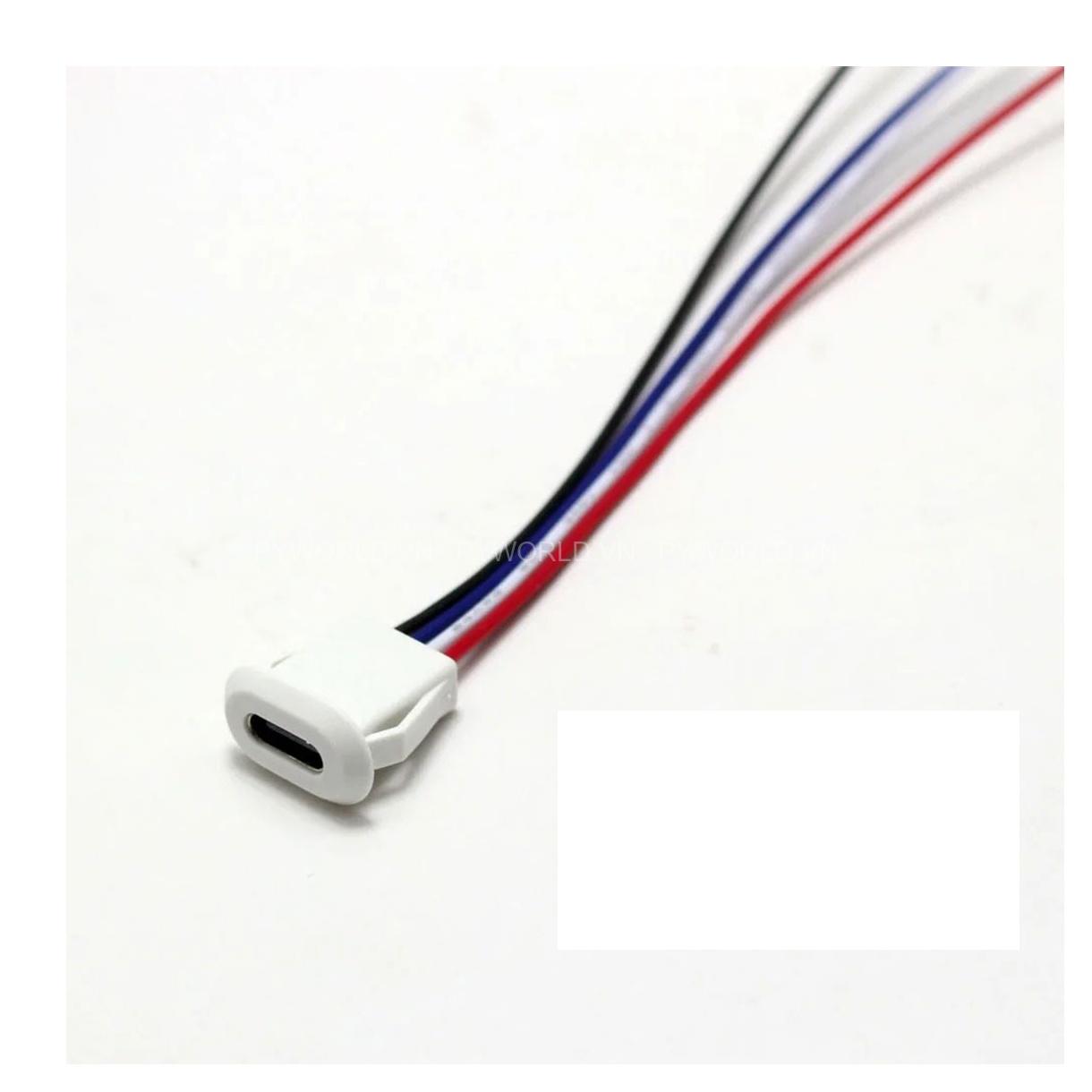

Giới thiệu về các loại Jack USB Type-C DIY
Các sản phẩm jack USB Type-C với dây sẵn là lựa chọn tiện lợi và đa năng cho các dự án DIY và mạch điện tử. Với thiết kế nhỏ gọn, các jack USB Type-C này giúp dễ dàng kết nối và cấp nguồn cho thiết bị, hỗ trợ từ cấp nguồn cơ bản đến truyền dữ liệu.
- Ứng dụng phổ biến:
- Làm jack nguồn cho pin dự phòng: Đáp ứng nhu cầu cấp nguồn 5V cho các thiết bị như đèn LED, loa di động, quạt mini, hoặc các module cảm biến.
- Sử dụng làm jack nguồn cho thiết bị điện tử dùng pin 5V: Lý tưởng cho các thiết bị cầm tay, đồ chơi điện tử, hoặc các module mạch điện tử nhỏ gọn.
- Phân loại Jack USB Type-C:
- Loại 2 dây: Chỉ cung cấp nguồn (VCC và GND), phù hợp với các ứng dụng đơn giản.
- Loại 4 dây: Hỗ trợ cả truyền dữ liệu (USB 2.0) và cấp nguồn, thích hợp cho mạch có chức năng giao tiếp với máy tính.
- Loại 5 dây: Bổ sung chân ID để nhận diện thiết bị, tăng tính tương thích và hỗ trợ tốt hơn.
- Loại 6 dây: Có thêm chân CC (Configuration Channel), hỗ trợ tính năng điều khiển và mở rộng theo chuẩn USB Type-C hiện đại.
Lợi ích:
- Dễ sử dụng: Không cần hàn phức tạp, chỉ cần cắm và kết nối.
- Tiện lợi: Tương thích với nhiều thiết bị điện tử thông dụng.
- Đa năng: Tích hợp nhiều tính năng từ cấp nguồn cơ bản đến giao tiếp dữ liệu và điều khiển.
Những jack USB Type-C DIY này không chỉ giúp bạn dễ dàng thực hiện các dự án sáng tạo mà còn là giải pháp tiết kiệm thời gian và chi phí khi cần kết nối nhanh với các thiết bị sử dụng chuẩn Type-C.
Quy tắc màu dây và chức năng
1. Loại 2 dây (2 wires)
- Chức năng: Chỉ cấp nguồn (không truyền dữ liệu).
- Màu sắc dây:
- Đỏ: VCC (+5V)
- Đen: GND (Ground)
2. Loại 4 dây (4 wires)
- Chức năng: Cấp nguồn và truyền dữ liệu cơ bản (USB 2.0).
- Màu sắc dây:
- Đỏ: VCC (+5V)
- Đen: GND (Ground)
- Trắng: D- (Dữ liệu âm, Data -)
- Xanh lá: D+ (Dữ liệu dương, Data +)
3. Loại 5 dây (5 wires)
- Chức năng: Cấp nguồn, truyền dữ liệu cơ bản, và có thêm chân ID để nhận diện thiết bị.
- Màu sắc dây:
- Đỏ: VCC (+5V)
- Đen: GND (Ground)
- Trắng: D- (Dữ liệu âm, Data -)
- Xanh lá: D+ (Dữ liệu dương, Data +)
- Xanh dương: ID (chân nhận diện thiết bị)
4. Loại 6 dây (6 wires)
- Chức năng:
Ngoài các chức năng cấp nguồn và truyền dữ liệu cơ bản, loại này có thêm dây CC (Configuration Channel), đặc biệt dành cho USB Type-C để xác định chế độ hoạt động (như nguồn, dữ liệu, hoặc chế độ khác). - Màu sắc dây:
- Đỏ: VCC (+5V)
- Đen: GND (Ground)
- Trắng: D- (Dữ liệu âm, Data -)
- Xanh lá: D+ (Dữ liệu dương, Data +)
- Xanh dương: ID (hoặc CC1/CC2, tùy loại)
- Vàng: CC (Configuration Channel)
