Giới thiệu sản phẩm

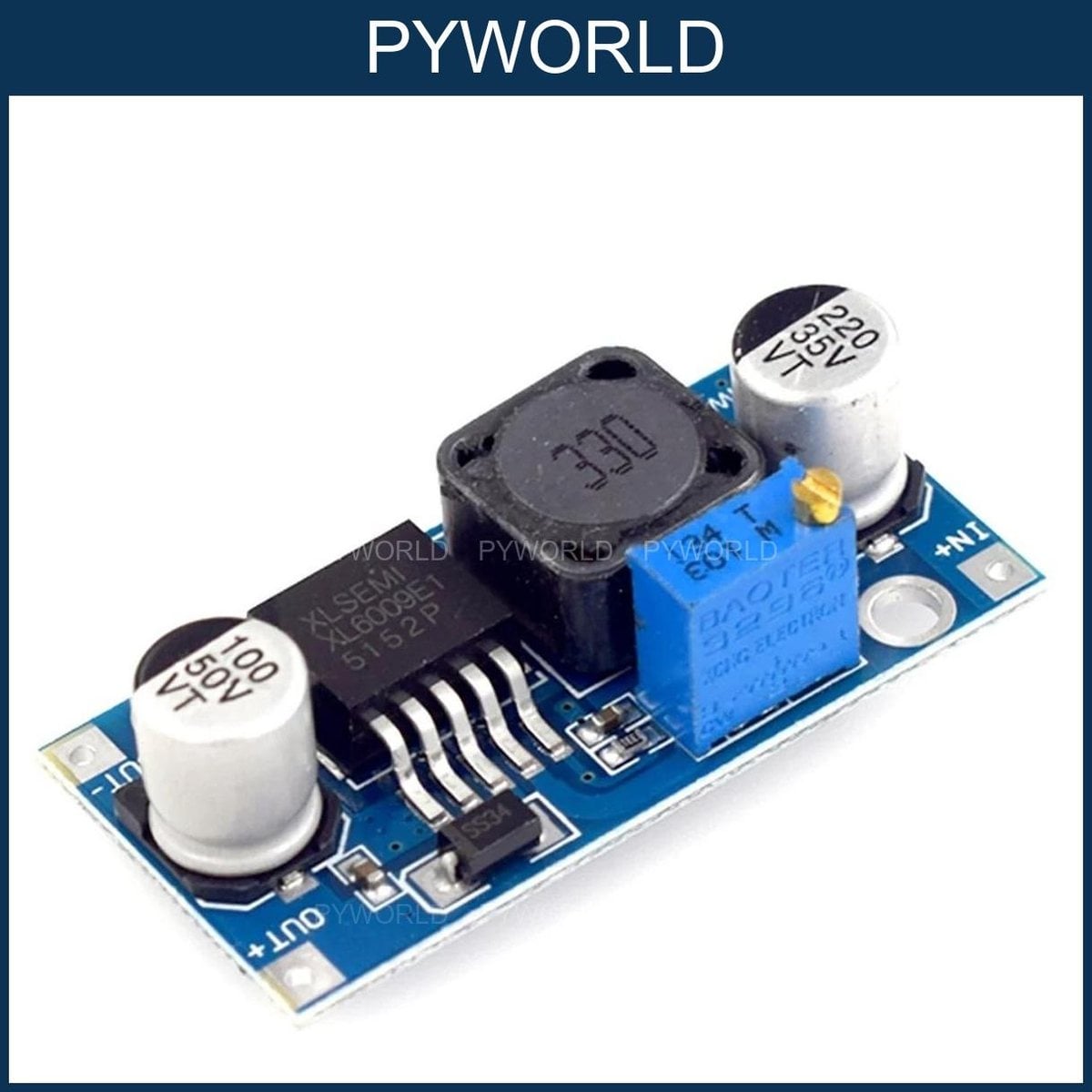

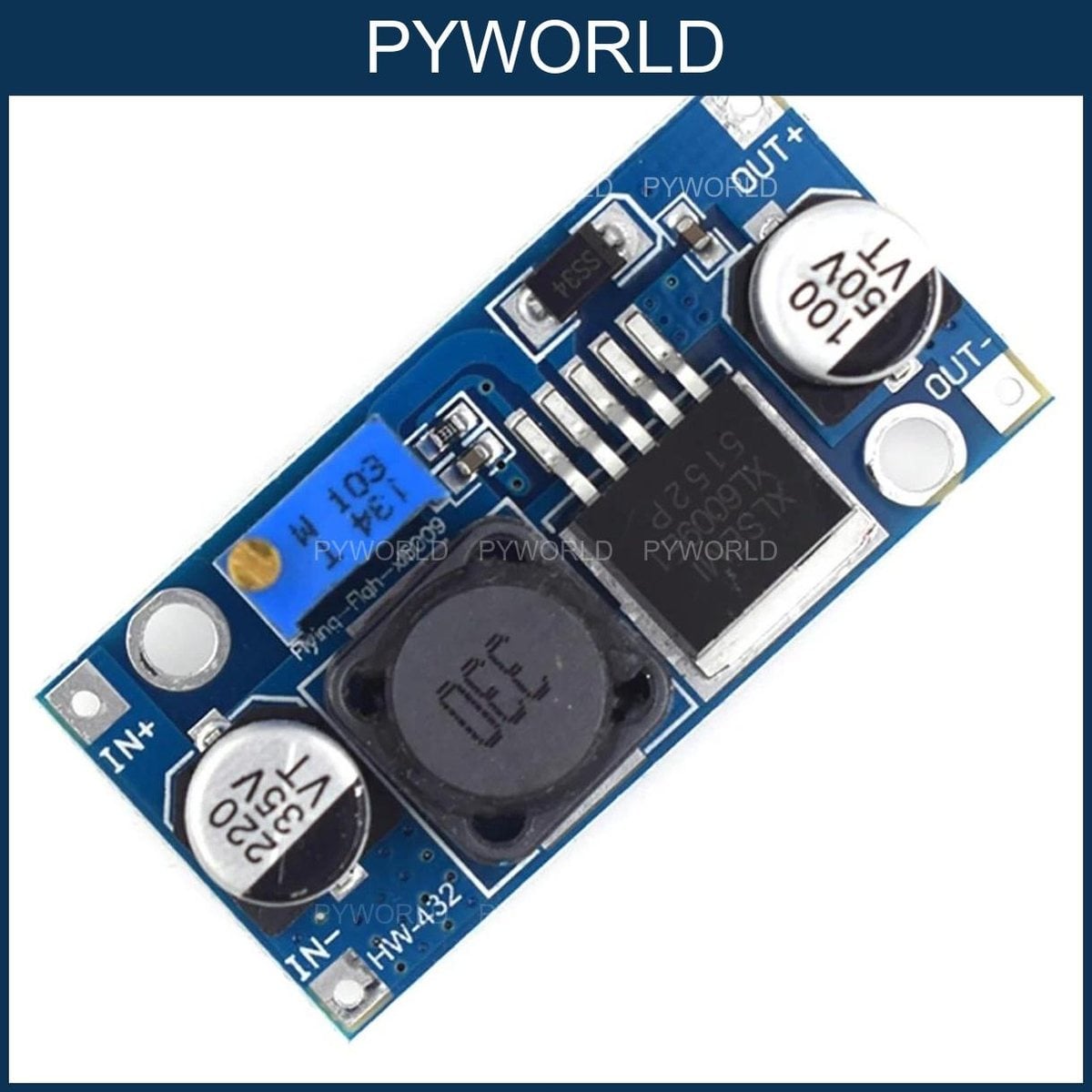

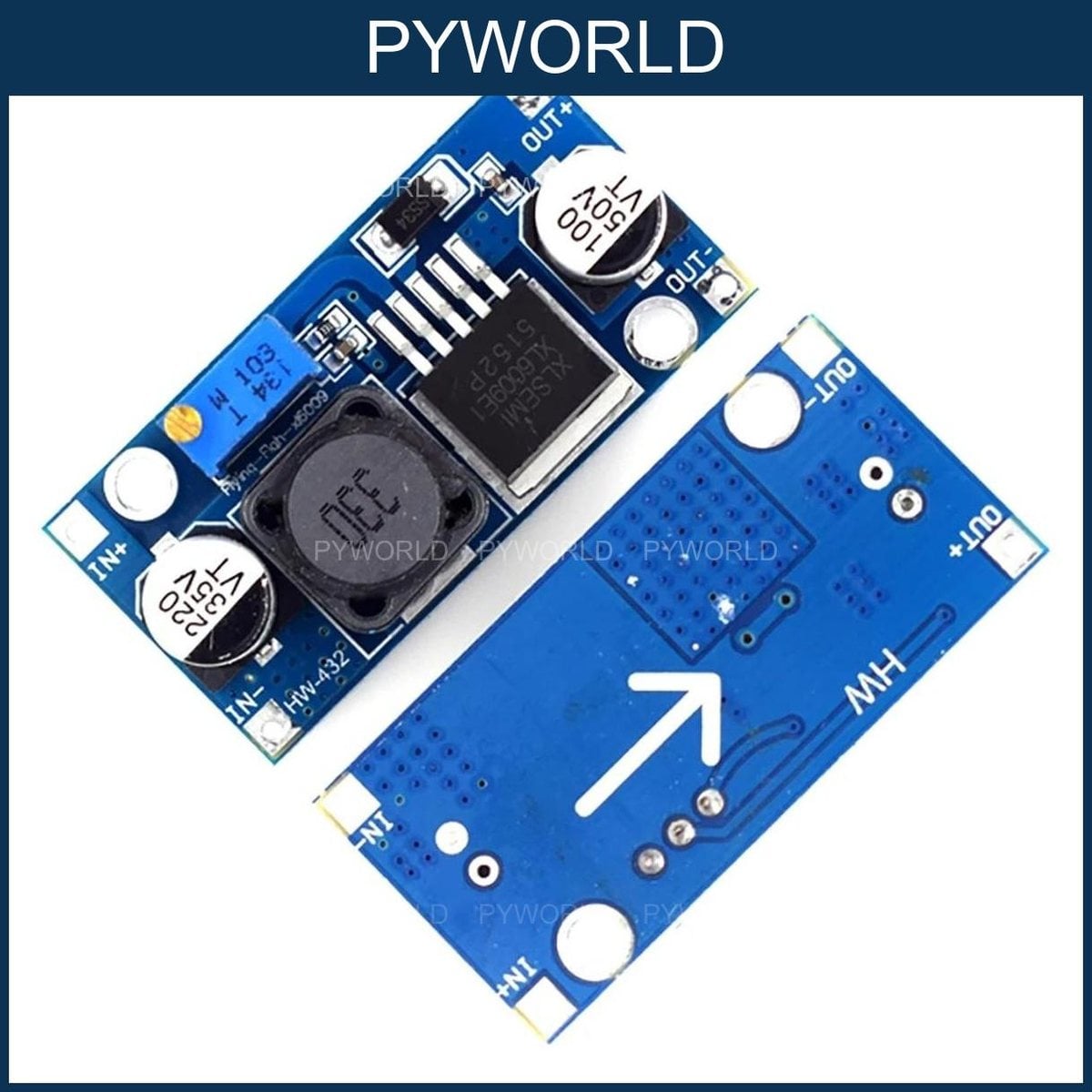

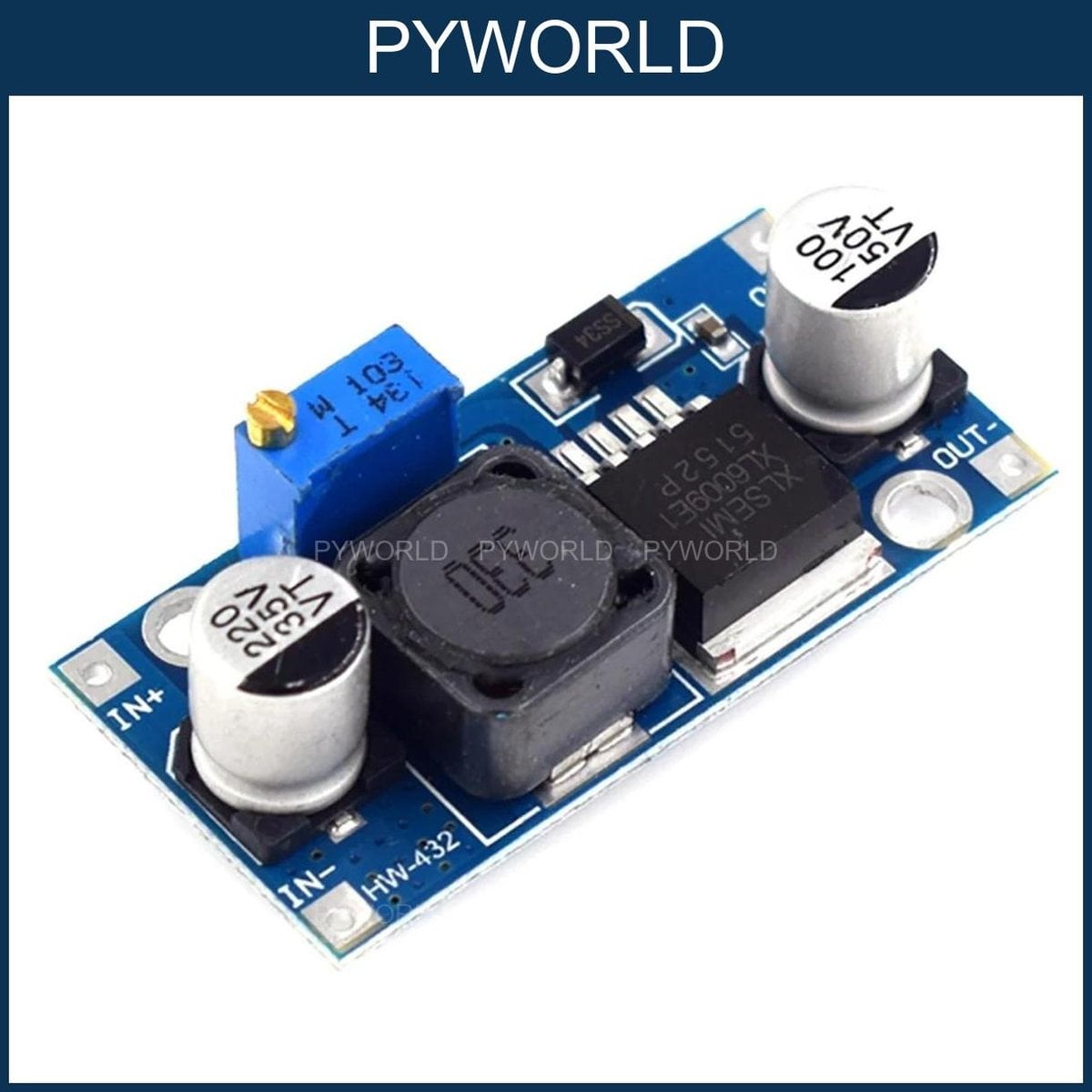

Module tăng áp sử dụng IC XL6009E1 là giải pháp hiệu quả để nâng điện áp DC từ mức thấp lên cao hơn, phù hợp cho nhiều ứng dụng DIY, điện tử, robot, nguồn cấp thiết bị, đèn LED, pin sạc…
Với khả năng hoạt động ổn định, hiệu suất cao và thiết kế nhỏ gọn, sản phẩm được dùng rộng rãi trong các dự án điện tử học tập lẫn ứng dụng thực tế.
Thông số kỹ thuật
- IC chính: XL6009E1
- Điện áp đầu vào: 3V – 32V DC
- Điện áp đầu ra: 5V – 35V DC (có biến trở tinh chỉnh)
- Dòng đầu ra tối đa: 2A liên tục, tối đa 3A (có tản nhiệt tốt)
- Công suất đầu ra: khoảng 15W (ổn định), tối đa 20W
- Hiệu suất: 92–95%
- Tần số làm việc: 400kHz

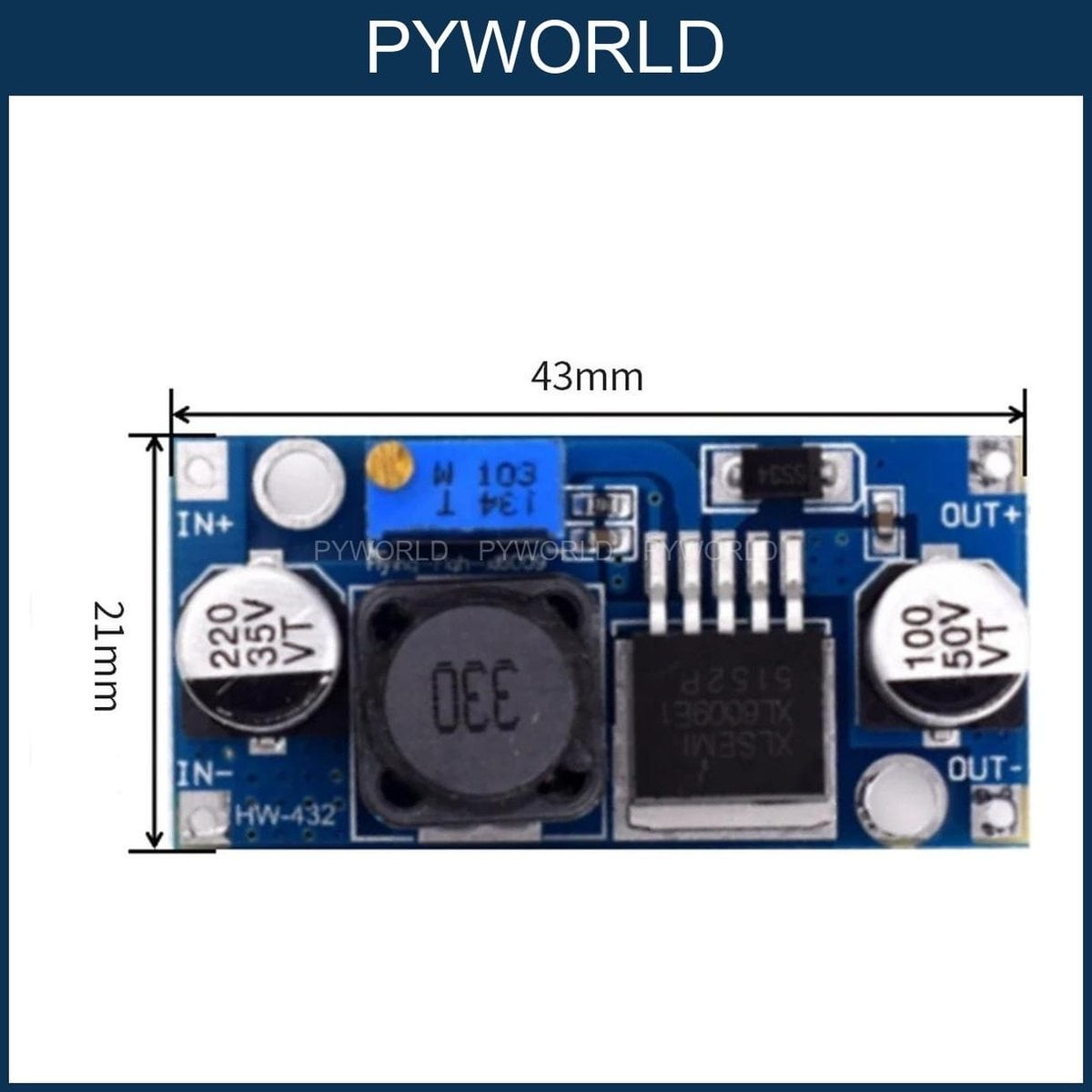

- Kích thước: ~43mm x 21mm x 14mm
- Trọng lượng: ~15g
Ưu điểm nổi bật
- Hiệu suất cao, tổn hao thấp.
- Thiết kế nhỏ gọn, dễ lắp đặt vào mạch.
- Điều chỉnh điện áp ra dễ dàng bằng biến trở.
- Bảo vệ ngắn mạch, bảo vệ quá nhiệt (theo IC).
- Phù hợp nhiều ứng dụng từ học tập, nghiên cứu đến thực tế.
Ứng dụng thực tế
- Nâng áp pin Li-ion 3.7V lên 5V/9V/12V để cấp cho thiết bị.
- Dùng làm nguồn cho Arduino, ESP32, Raspberry Pi.
- Cấp nguồn cho đèn LED, quạt, loa mini, máy bơm nhỏ.
- Dự án DIY robot, mô hình điện tử, thí nghiệm học tập.
Lưu ý khi sử dụng
- Không để ngõ vào và ngõ ra chập nhau.
- Khi tải dòng lớn >2A, nên gắn thêm tản nhiệt cho IC và diode.
- Cần chỉnh điện áp ra trước khi kết nối với thiết bị để tránh hư hỏng.
Cam kết của PYWORLD
- Hàng mới 100%, kiểm tra kỹ trước khi gửi.
- Hỗ trợ kỹ thuật cơ bản sau bán hàng.
- Giao hàng nhanh, đóng gói cẩn thận.
