Gia công xốp chống sốc cho thiết bị đo lường: mẫu thực tế và cách đặt

Ngày đăng: 12/10/2026

Mục lục [Ẩn]

1. Vì sao thiết bị đo lường cần xốp định hình riêng
2. Mẫu thực tế: máy đo cầm tay trong vali nhựa
3. Mẫu thực tế: bơm tạo áp và đầu nối trong vali nhôm
4. Các điểm cần tính khi bố trí khoang cho thiết bị đo
5. Chọn vali cho thiết bị đo lường
6. Thông tin cần gửi khi đặt gia công
7. Câu hỏi thường gặp

Không có bản vẽ thì có đặt được không?
Có làm xốp cho vali sẵn có không?
Giá và thời gian làm tính thế nào?
Xốp có chống tĩnh điện không?

8. Xem thêm

PYWORLD gia công xốp chống sốc theo biên dạng thiết bị đo lường: máy đo cầm tay, bơm hiệu chuẩn áp suất, đầu nối. Xem hai mẫu thực tế, cách bố trí khoang và thông tin cần gửi khi đặt.

Máy đo cầm tay, bộ hiệu chuẩn, cảm biến và đầu dò thường theo người dùng ra công trình, xuống xưởng hoặc được gửi đi kiểm định. Trên đường đi, thiết bị chịu rung, va chạm và xô lệch trong thùng. Xốp chống sốc cắt theo biên dạng giữ từng món ở đúng một vị trí, không chạm vào nhau và không chạm vào vỏ vali.

PYWORLD nhận gia công xốp (mút) định hình cho thiết bị đo lường theo thiết bị thật hoặc theo bản vẽ, làm cùng vali nhựa, vali nhôm của shop hoặc vali khách đang có. Bài này giới thiệu hai mẫu đã làm, các điểm cần tính khi bố trí khoang và những thông tin cần gửi để nhận báo giá.

1. Vì sao thiết bị đo lường cần xốp định hình riêng

Thiết bị đo có nhiều chi tiết dễ hỏng khi bị tì hoặc bị va: màn hình, mặt kính, đầu dò, cổng nối, núm chỉnh. Xốp lót chung một tấm chỉ đỡ được mặt dưới, còn thiết bị vẫn trượt trong lòng vali. Xốp định hình giải quyết ba việc:

Giữ cố định: khoang cắt theo đường bao của thiết bị nên máy không xoay, không trượt khi vali bị nghiêng hoặc lật.
Tách riêng từng món: máy chính, cáp, đầu nối, pin, sạc nằm ở các khoang khác nhau, không cọ vào nhau.
Dễ kiểm đếm: mỗi món có một chỗ, mở vali là thấy ngay khoang nào còn trống trước khi rời hiện trường.

Xốp giúp hạn chế xô lệch và giảm va đập. Mức bảo vệ thực tế còn phụ thuộc vỏ vali, loại xốp, khối lượng thiết bị và cách vận chuyển, nên mỗi mẫu được tính riêng theo thiết bị.

2. Mẫu thực tế: máy đo cầm tay trong vali nhựa

Thiết bị là một máy đo cầm tay có màn hình, thân bọc vỏ cao su và tay cầm ở phía trên. Vali là loại vali nhựa có khóa gài, nắp lót sẵn xốp trứng (xốp dạng sóng).

Máy đo cầm tay nằm trong khoang xốp chống sốc định hình của vali nhựa, nắp lót xốp trứng — Ảnh thực tế: máy đo nằm gọn trong khoang xốp, nắp vali lót xốp trứng.

Khối xốp đáy được cắt một khoang theo đường bao của máy. Trong khoang có nhiều độ sâu khác nhau: vùng giữa sâu nhất dành cho thân máy, các bậc nông hơn ở góc đỡ phần tay cầm và phần nhô ra của máy. Cạnh dưới của khoang có một khuyết nhỏ để luồn ngón tay khi nhấc máy ra.

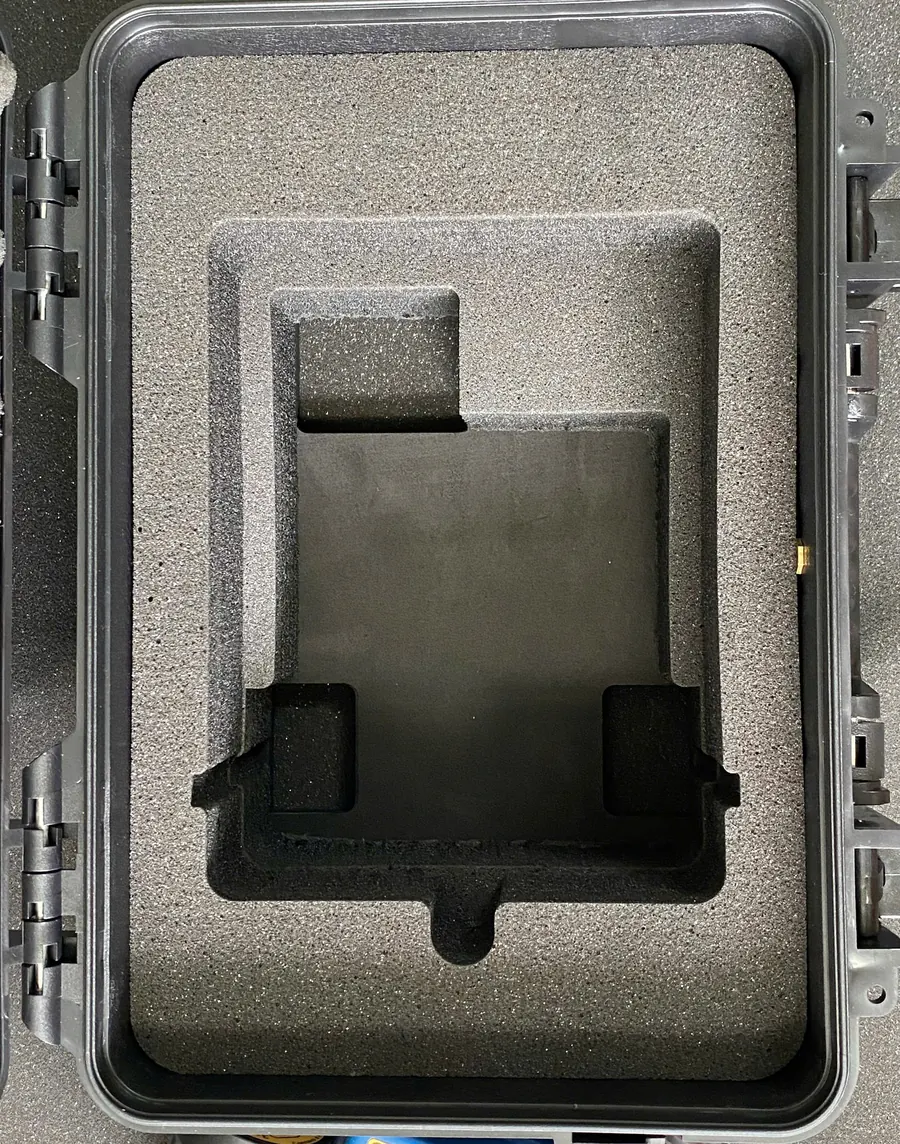

Khoang xốp định hình cắt nhiều độ sâu trong vali nhựa, có khuyết lấy tay ở cạnh dưới — Ảnh thực tế: khoang xốp cắt nhiều độ sâu, nhìn từ trên xuống khi chưa đặt máy.

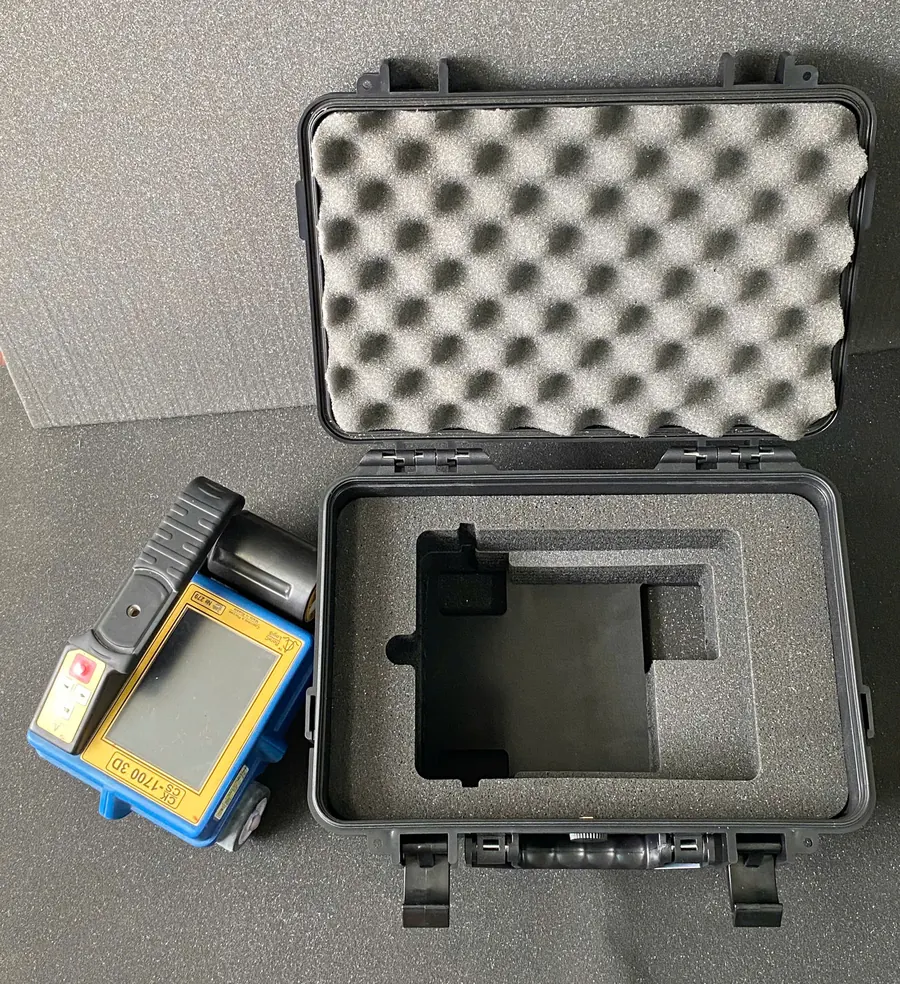

Máy đo cầm tay đặt cạnh vali nhựa có khoang xốp định hình cắt theo biên dạng máy — Ảnh thực tế: máy đo đặt cạnh khoang xốp cắt theo biên dạng của chính máy đó.

Cắt nhiều độ sâu có ích khi thiết bị không phẳng. Phần dày nhất của máy nằm ở bậc sâu, phần mỏng hơn được đỡ từ bên dưới thay vì treo lơ lửng. Khi đóng nắp, lớp xốp trứng giữ mặt trên của máy.

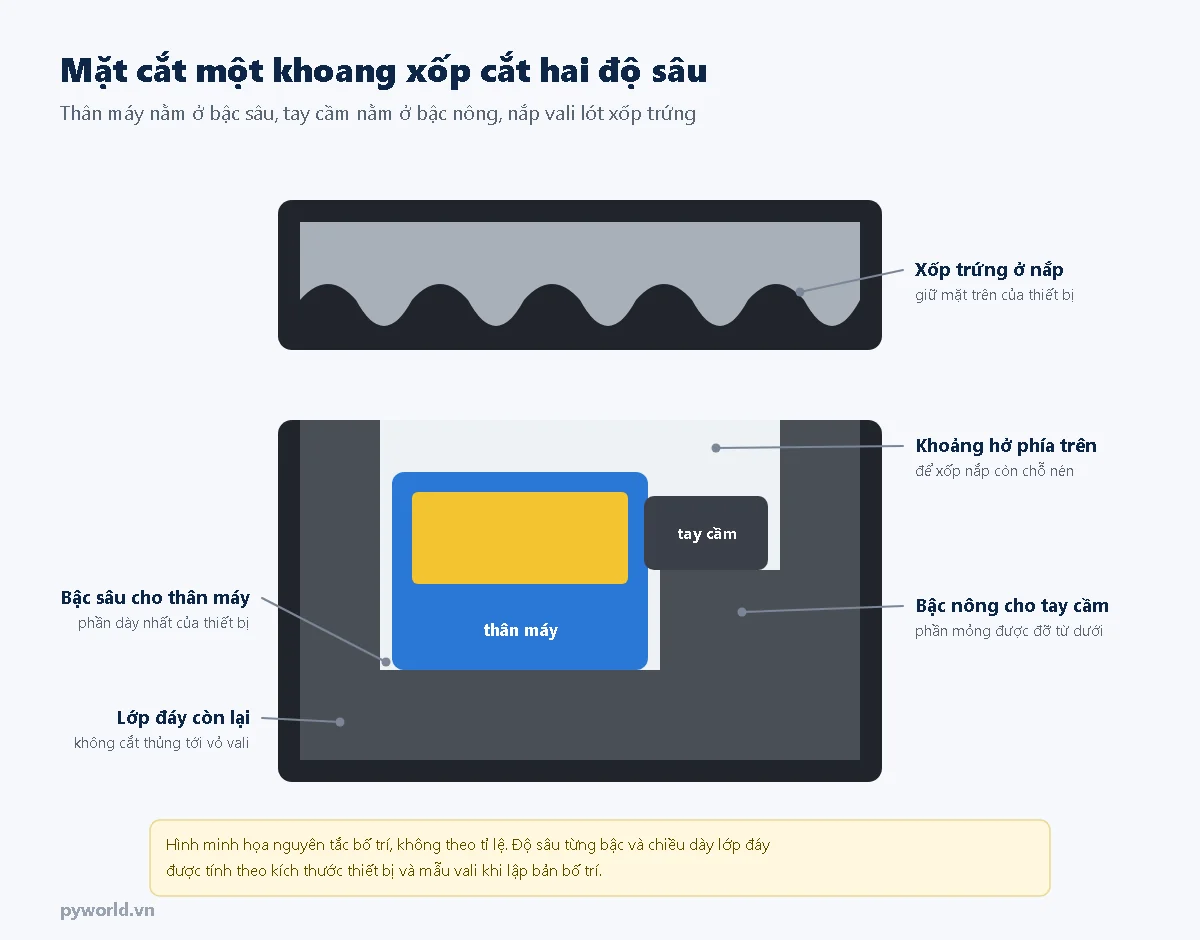

Hình minh họa mặt cắt khoang xốp chống sốc cắt hai độ sâu: bậc sâu cho thân máy, bậc nông cho tay cầm — Hình minh họa: mặt cắt một khoang cắt hai độ sâu. Kích thước từng bậc được tính theo thiết bị và mẫu vali.

3. Mẫu thực tế: bơm tạo áp và đầu nối trong vali nhôm

Mẫu thứ hai là bộ bơm tay tạo áp dùng khi hiệu chuẩn áp suất, đặt trong vali nhôm. Tấm xốp đáy được vẽ trên bản vẽ kích thước 270 × 508 mm rồi cắt theo đúng biên dạng:

Một khoang theo hình dạng của bơm: hai tay bóp, thân bơm và núm chỉnh.
Một khoang rộng bên cạnh cho ống mềm dạng xoắn và đầu nối nhanh.
Một khoang tròn đường kính 100 mm.
Mười lỗ tròn nhỏ xếp thành hai hàng cho các chi tiết dạng trụ như đầu nối, đầu chuyển.

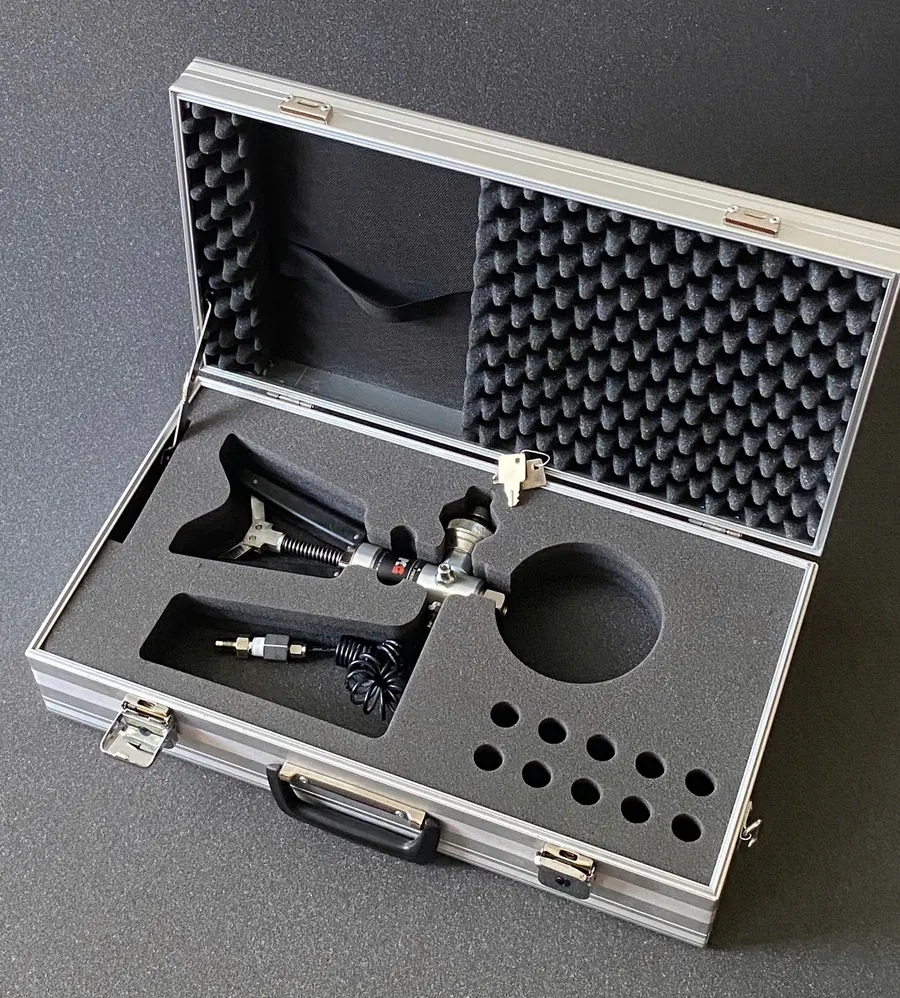

Bơm tay tạo áp nằm trong xốp chống sốc định hình của vali nhôm, bên cạnh là khoang tròn và các lỗ cho đầu nối — Ảnh thực tế: bơm tay tạo áp trong vali nhôm, nắp vali lót xốp trứng.

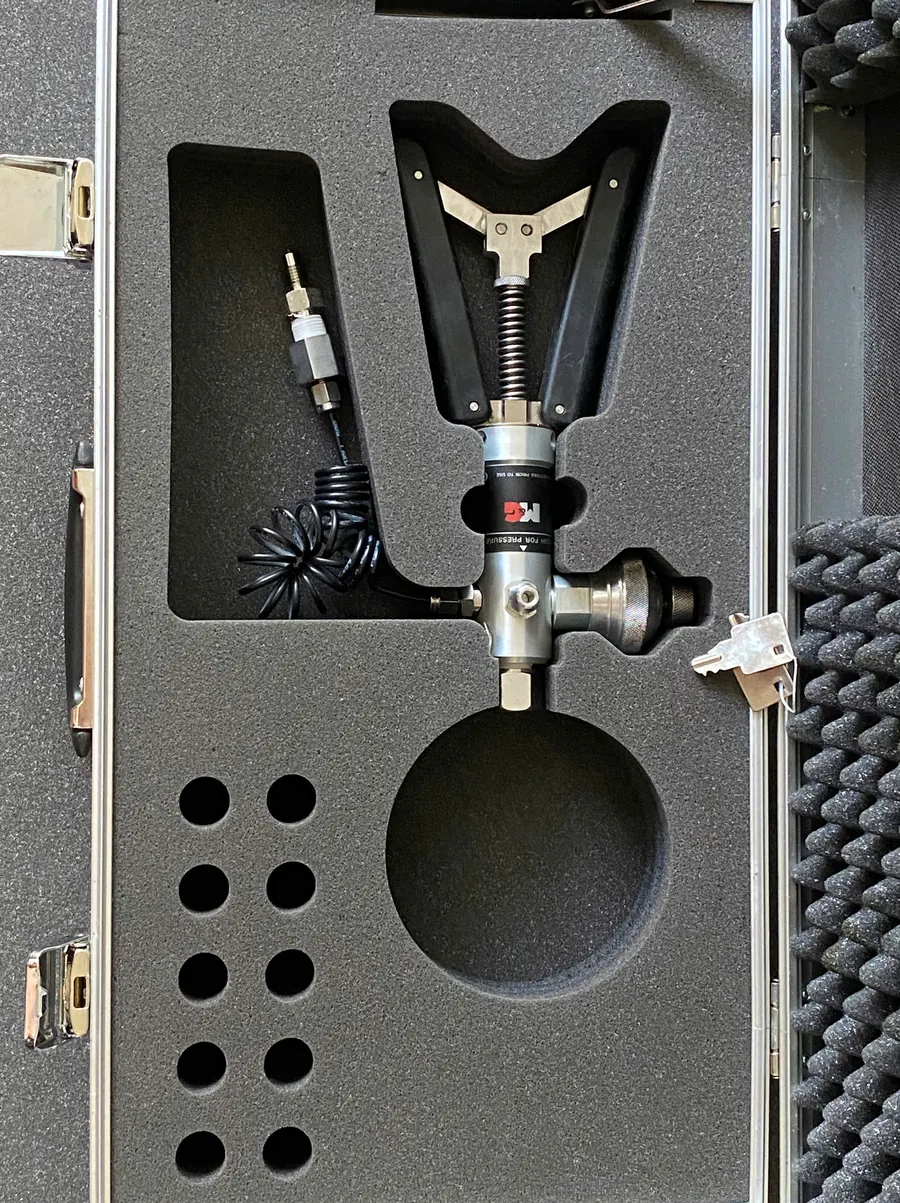

Khoang xốp cắt theo biên dạng bơm tay tạo áp, ống mềm xoắn và mười lỗ tròn cho đầu nối, nhìn từ trên xuống — Ảnh thực tế: khoang xốp cắt theo biên dạng bơm, khoang ống mềm và các lỗ tròn, nhìn từ trên xuống.

Với bộ dụng cụ nhiều chi tiết nhỏ như đầu nối, cách khoét từng lỗ riêng giúp không món nào bị lẫn hoặc rơi vào khoang khác khi di chuyển.

4. Các điểm cần tính khi bố trí khoang cho thiết bị đo

Màn hình, mặt kính, đầu dò: không để xốp tì thẳng lên chi tiết nhạy. Hạ bậc hoặc chừa khoảng hở ở đúng vị trí đó.
Cổng nối, núm xoay, công tắc: chừa khuyết để các phần nhô không bị ép khi đóng nắp.
Khuyết lấy tay: mỗi khoang cần chỗ luồn ngón tay, nhất là với máy nặng hoặc vừa khít khoang.
Phụ kiện: cáp, sạc, pin dự phòng, đầu dò và giấy tờ đi kèm cần khoang riêng. Món quá nhỏ nên gom vào một hộp rồi cắt khoang cho hộp.
Độ sâu: chiều dày thiết bị, lớp xốp đáy còn lại và phần nén của xốp nắp phải vừa với chiều cao lọt lòng của vali.
Món nặng: nên đặt gần phía bản lề, là phía nằm dưới khi xách vali, để vali không bị chúi đầu.
Tĩnh điện: bo mạch trần và cảm biến hở mạch cần loại xốp chống tĩnh điện có thông số phù hợp. Xốp thông thường không mặc định có khả năng này, cần nêu rõ khi đặt.

5. Chọn vali cho thiết bị đo lường

Nhu cầu	Loại vali phù hợp
Mang ra công trình, ngoài trời, cần kín nước	Vali cao cấp chống nước hoặc vali chống nước, nhà sản xuất công bố chuẩn IP67
Dùng trong xưởng, phòng thí nghiệm, cần nhiều kích thước	Vali nhựa PP chống va đập, đã kèm mút xốp đen
Cần vali có khóa, bộ dụng cụ dài và dẹt	Vali nhôm đa năng
Đã có vali, chỉ cần tấm xốp để tự bóc theo ô	Xốp chống sốc cắt sẵn ô li

Khi chọn kích thước, lấy kích thước lọt lòng của vali trừ đi phần xốp bao quanh thiết bị ở mọi phía. Vali quá vừa sẽ không còn chỗ cho lớp xốp ở mép.

6. Thông tin cần gửi khi đặt gia công

Loại thiết bị và danh sách phụ kiện đi kèm, số lượng từng món.
Kích thước ngang × sâu × cao của từng món (mm) và khối lượng.
Ảnh chụp thiết bị từ trên xuống và từ cạnh bên, có thước đặt cạnh.
Tư thế đặt mong muốn: nằm ngang hay dựng đứng, mặt nào hướng lên.
Vali đang có (kích thước lọt lòng, độ sâu đáy và nắp) hoặc nhờ PYWORLD chọn vali.
Điều kiện sử dụng: trong xưởng, ra công trình, gửi chuyển phát.
Số bộ cần làm.

Nếu không tiện đo, có thể gửi thiết bị thật để lấy biên dạng trực tiếp. Liên hệ PYWORLD qua điện thoại hoặc Zalo 0915703319, địa chỉ 104/51 Thành Thái, Phường 12, Quận 10, TP.HCM, hoặc xem thêm ở trang Liên hệ.
