Board WiFi ESP8266 theo khung Arduino UNO, nạp code trực tiếp bằng Arduino IDE qua cổng Micro USB. Phù hợp cho dự án IoT, nhà thông minh (bật/tắt đèn, relay qua điện thoại), đo nhiệt độ – độ ẩm gửi lên web/app, đồ án và bài thực hành.
Thông số kỹ thuật
- Vi điều khiển: ESP8266EX (module ESP-12), xung nhịp 80/160 MHz
- Bộ nhớ Flash: 4 MB
- WiFi: 802.11 b/g/n, băng tần 2.4 GHz
- IC nạp và giao tiếp UART: CH340G, cổng Micro USB
- Nguồn cấp: 5VDC cổng Micro USB hoặc 9 – 12VDC jack DC
- Điện áp logic: 3.3V
- Số chân Digital I/O: 11 (hỗ trợ ngắt, PWM, I2C, One-Wire – trừ D0)
- Số chân Analog Input: 1 (A0, tối đa 3.2V)
- Giao tiếp: UART, SPI (D5 – D8), I2C (D1 – SCL, D2 – SDA)
- Tích hợp LED ở chân D4 (GPIO2) và nút RESET
- Kích thước: 68.6 x 53.4 mm
Ưu điểm nổi bật
- Có sẵn WiFi, không cần gắn thêm module hay shield WiFi
- Khung và vị trí header giống Arduino UNO, dễ làm quen
- Lập trình bằng Arduino IDE, hỗ trợ cả MicroPython
- Jack DC có mạch hạ áp trên board, dùng được adapter 12V
- Chạy được Web Server, MQTT, Blynk, nạp code qua WiFi (OTA)
Nạp code nhanh bằng Arduino IDE
- Cài driver CH340 nếu máy tính chưa nhận cổng COM.
- Cài gói board ESP8266 trong Boards Manager (xem bài hướng dẫn ở cuối trang).

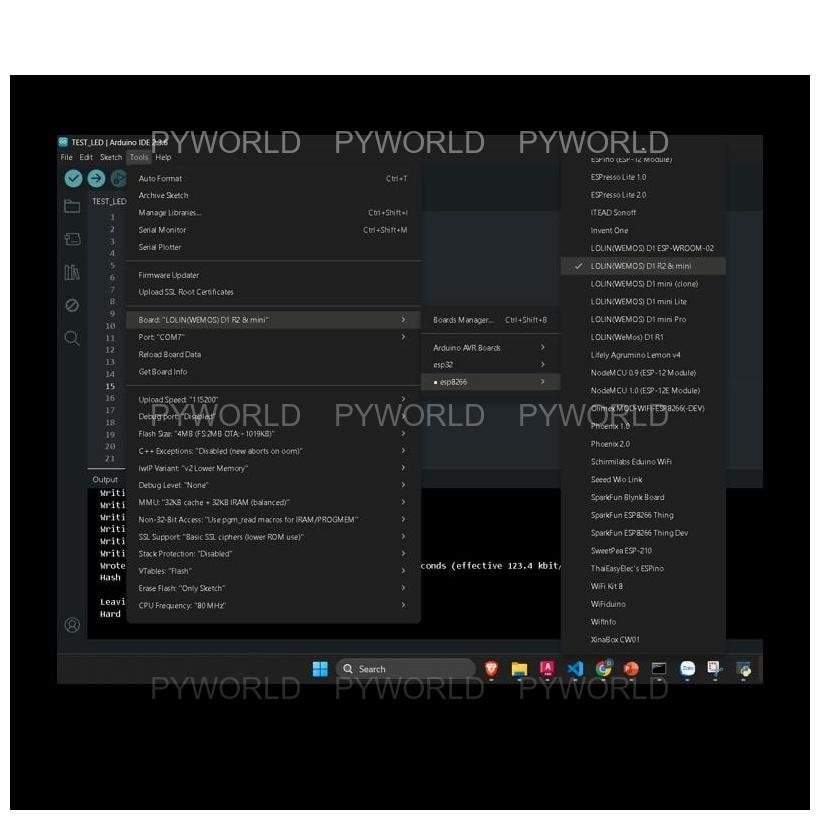

- Chọn board “LOLIN(WEMOS) D1 R2 & mini”, chọn đúng cổng COM, Upload Speed 115200.

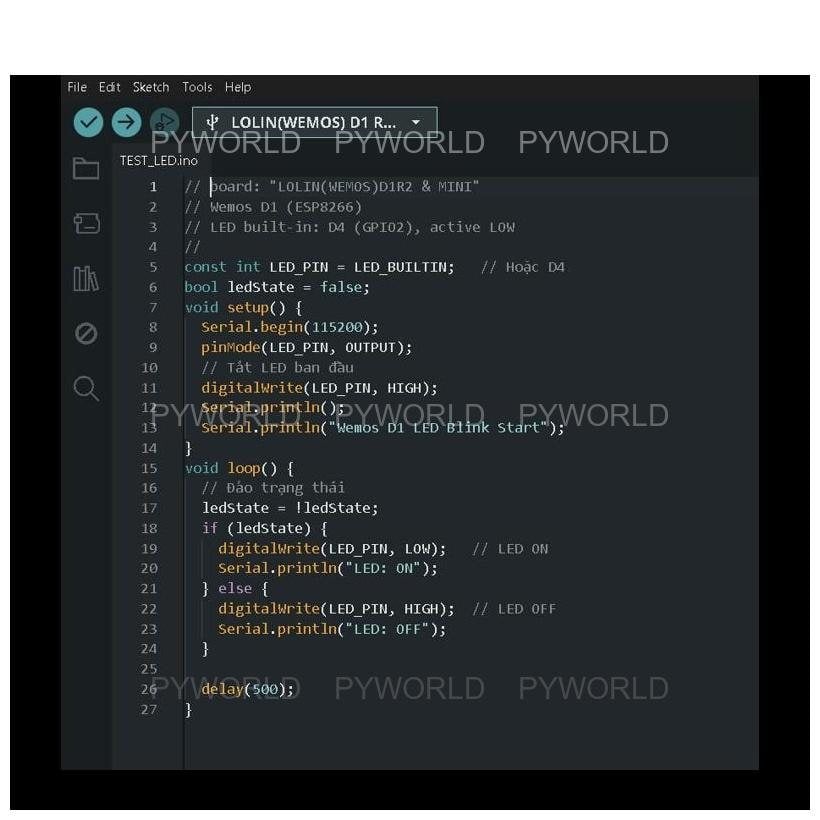

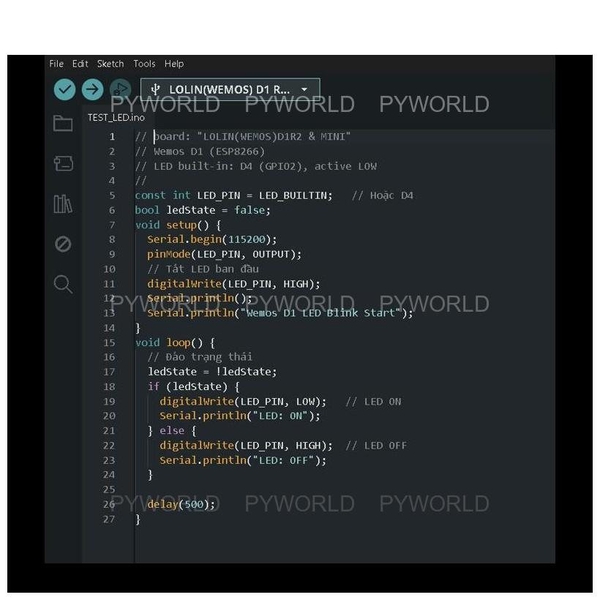

- Nạp thử code nháy LED: LED trên board ở chân D4 (LED_BUILTIN), sáng ở mức LOW.
Lưu ý khi sử dụng
Chân tín hiệu chạy mức 3.3V, không chịu 5V. Nối với module 5V cần mạch chuyển mức logic.
Shield Arduino UNO cắm vừa khung nhưng không phải shield nào cũng chạy được (khác mức logic, chỉ có 1 chân analog).
Khi khởi động, không để thiết bị ngoài kéo D3, D4 xuống GND hoặc kéo D8 lên cao.
Bộ sản phẩm gồm

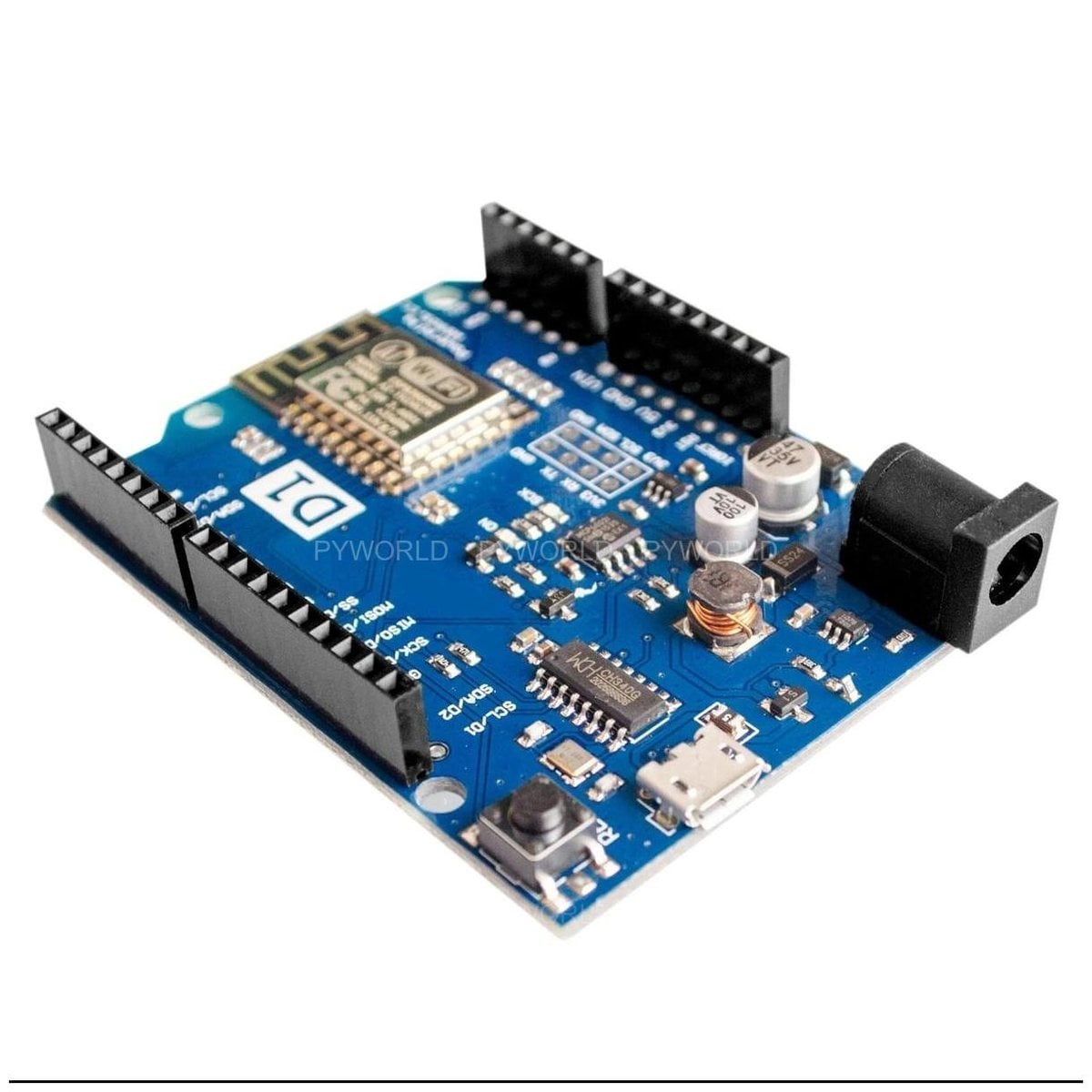

1 x board Wemos D1 R2

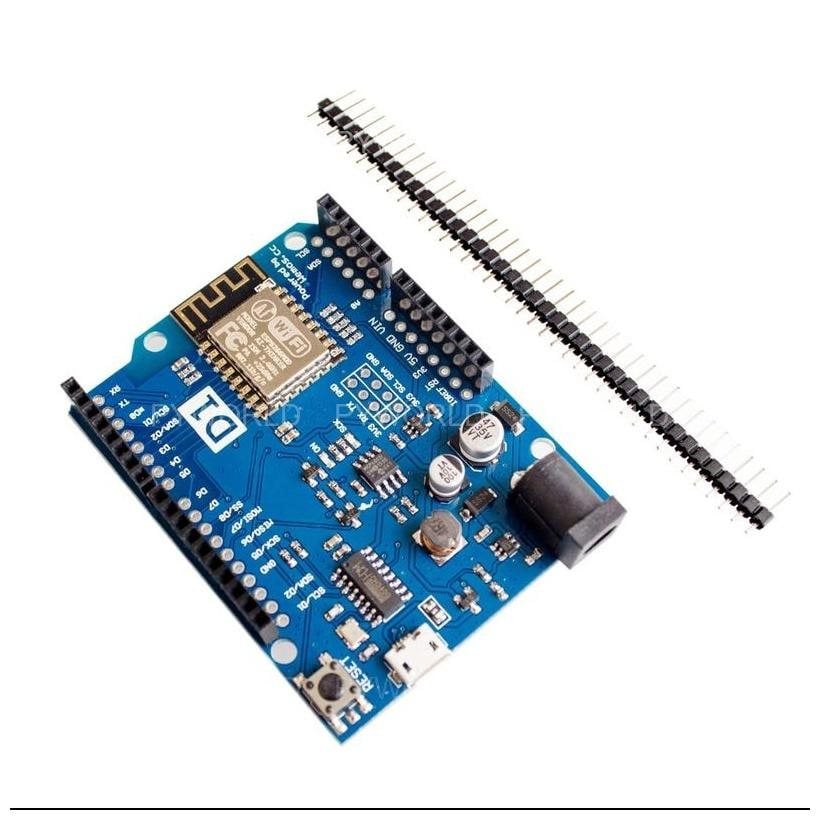

1 x thanh header đực 2.54mm (như hình)
