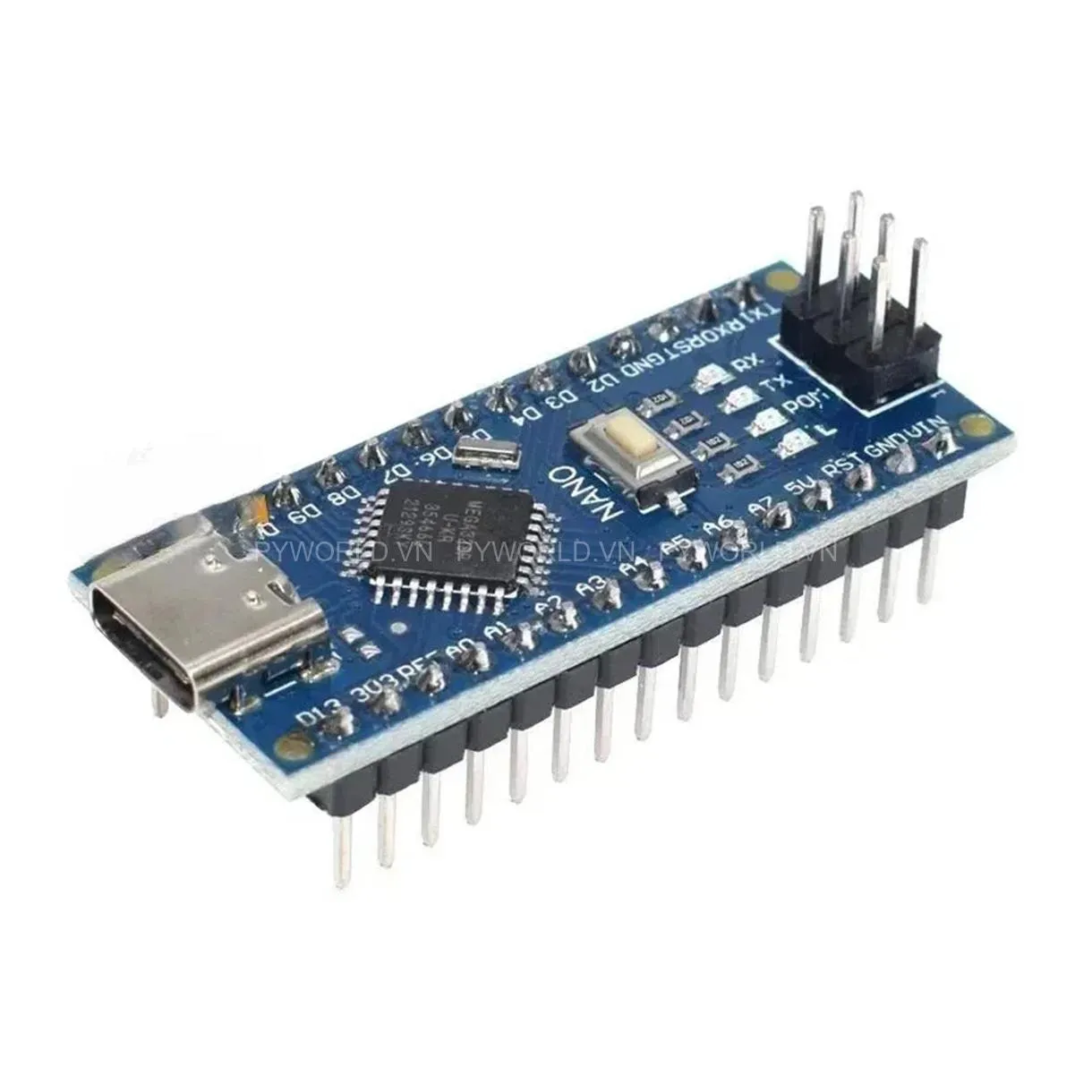

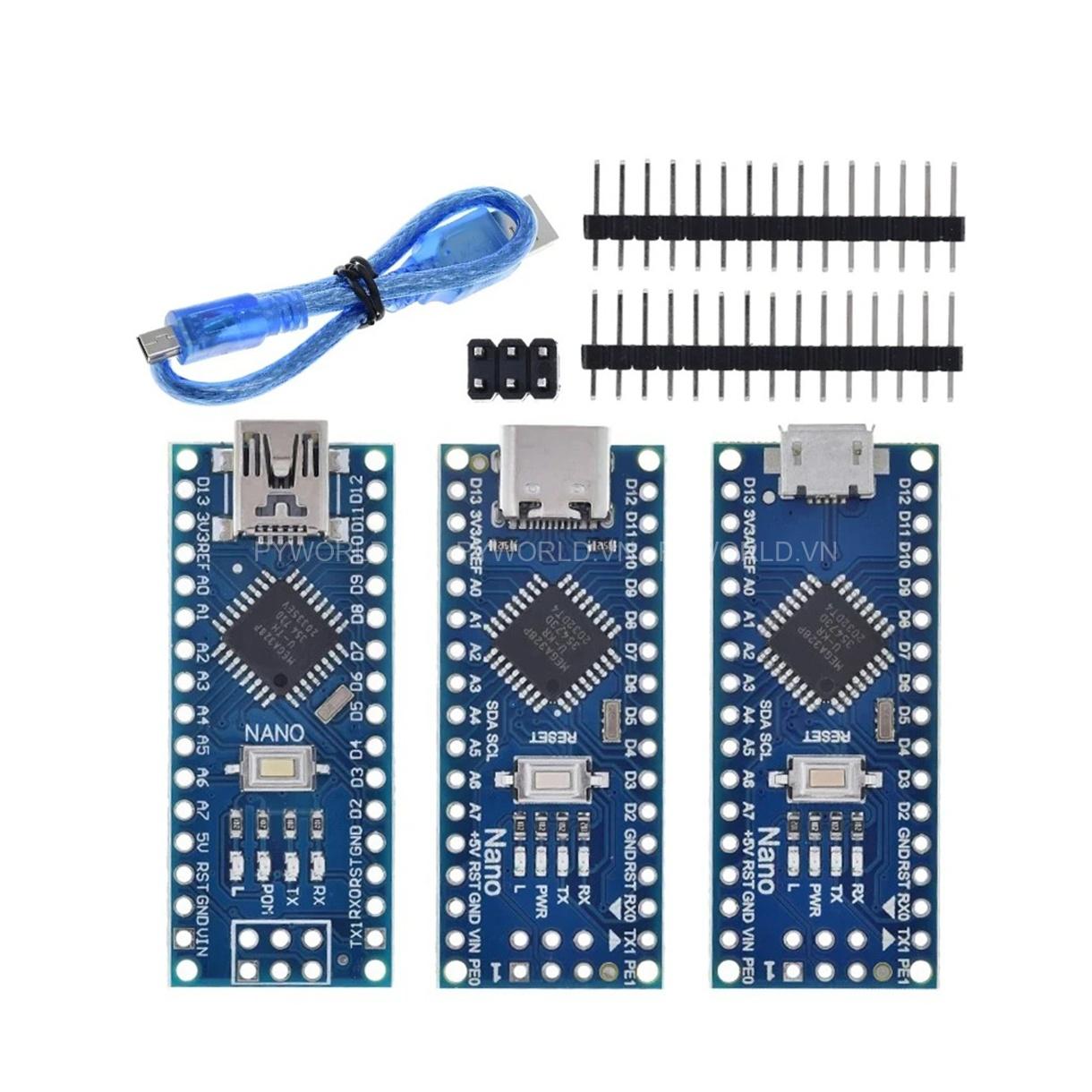

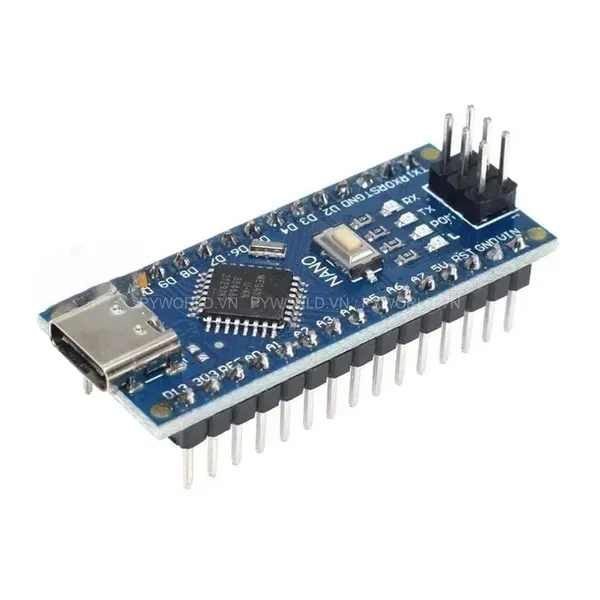

🛠️ Arduino Nano - Bo Mạch Điều Khiển Nhỏ Gọn, Đa Năng 🛠️
🔹 Thông số kỹ thuật:
- Vi điều khiển: ATmega328P hoặc ATmega328PB
- IC nạp và giao tiếp UART: CH340.
- Điện áp cấp: 5VDC cổng USB hoặc 6–9VDC chân Raw.
- Số chân Digital I/O: 14 (trong đó 6 chân hỗ trợ PWM)
- Số chân Analog Input: 8
- Dòng GPIO: 40mA
- Bộ nhớ Flash: 32 KB (2 KB dùng cho bootloader)
- Tích hợp LED báo nguồn, LED chân D13, LED RX, TX
- Tốc độ xung nhịp: 16 MHz
- Giao tiếp: UART, SPI, I2C
- Kích thước: 18.542 x 43.18mm
🔹 Ưu điểm nổi bật:
✅ Kích thước nhỏ gọn, lý tưởng cho các dự án không gian hạn chế
✅ Dễ dàng lập trình với Arduino IDE (tương thích Windows, macOS, Linux)
✅ Hỗ trợ nhiều giao thức giao tiếp cho các loại cảm biến và module khác nhau
✅ Phù hợp cho dự án IoT, robot, điều khiển thiết bị tự động
🔌 Mạch ra chân (Breakout Board) - Kết nối dễ dàng hơn 🔌
👉 Công dụng:
- Hỗ trợ kết nối nhanh chóng với Arduino Nano mà không cần hàn phức tạp
- Thiết kế chuẩn giúp gắn vừa trên breadboard hoặc board mở rộng
👉 Đặc điểm:
✅ Chân cắm chắc chắn, tiếp xúc tốt
✅ Phân bố chân rõ ràng, dễ đọc và kết nối
✅ Tiết kiệm thời gian cho việc thử nghiệm và lập trình

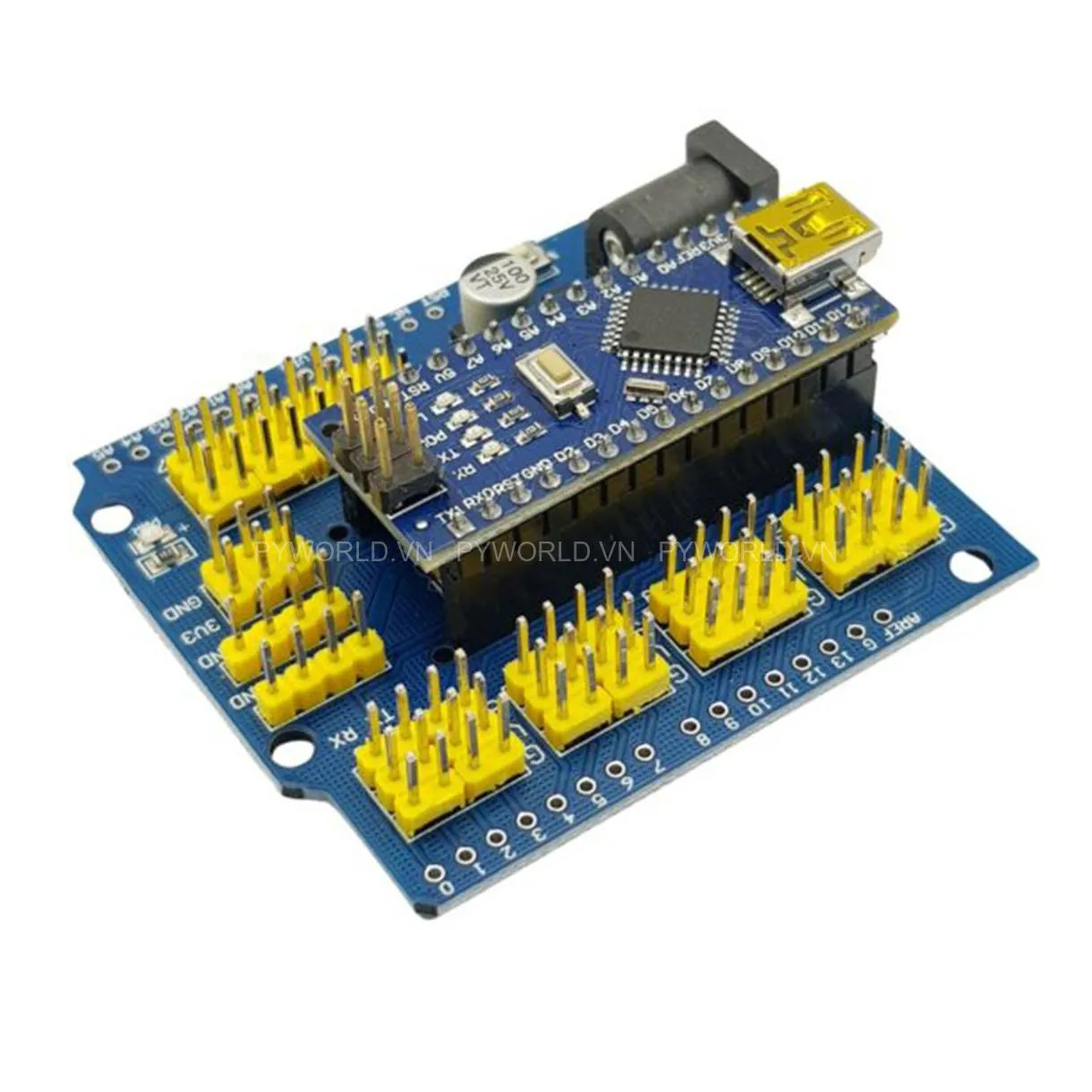

🖥️ Board mở rộng (Expansion Board) - Mở rộng chức năng tối đa 🖥️
🔹 Tính năng:
- Cung cấp thêm cổng kết nối cho cảm biến, động cơ, module giao tiếp
- Có sẵn cổng nguồn, hỗ trợ cấp điện ổn định cho dự án lớn
- Thiết kế tối ưu, dễ dàng tháo lắp Arduino Nano
🔹 Lợi ích khi sử dụng:
✅ Không cần đi dây phức tạp – cắm là chạy
✅ Phù hợp cho các dự án cần nhiều thiết bị ngoại vi
✅ Hạn chế lỗi do kết nối thủ công
🚀 Lý do nên mua tại PYWORLD:
✅ Sản phẩm mới 100%, kiểm tra kỹ lưỡng trước khi giao hàng
✅ Hỗ trợ kỹ thuật tận tâm, đồng hành cùng khách hàng trong suốt quá trình sử dụng
✅ Giao hàng nhanh chóng, đóng gói cẩn thận
